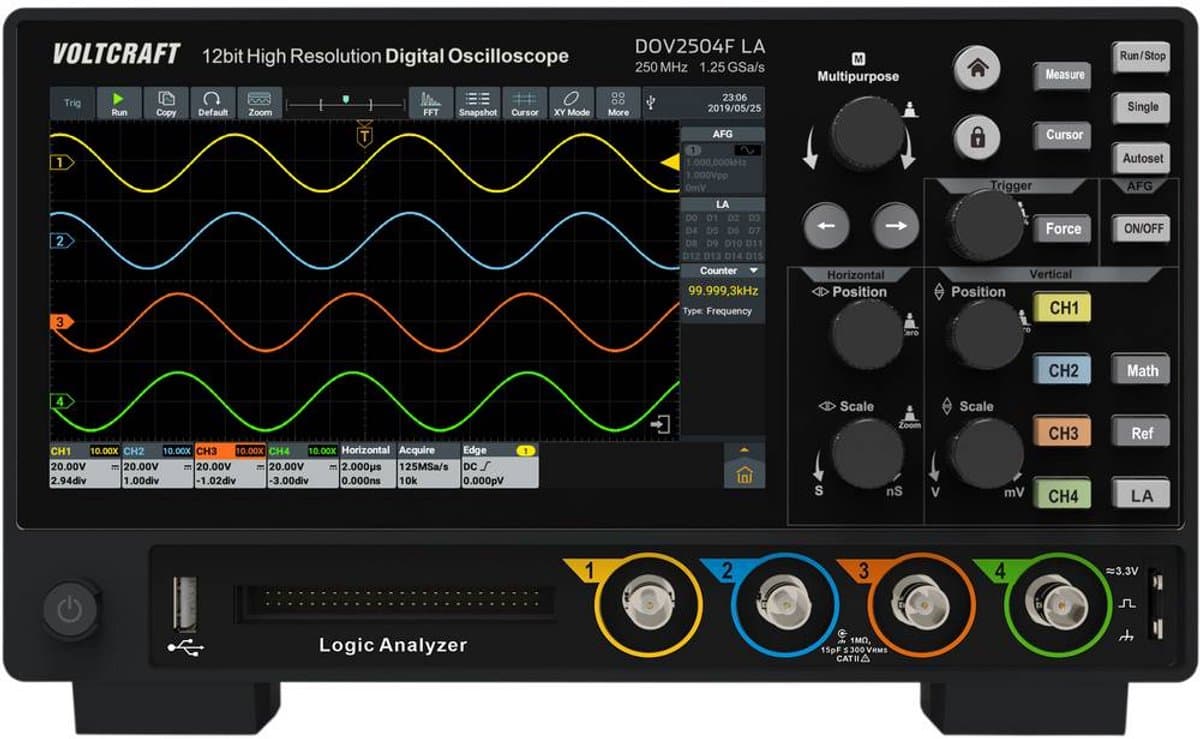

VOLTCRAFT DOV2504F LA Digitale oscilloscoop 250 MHz 4-kanaals 1.25 GSa/s 100 Mpts 12 Bit Digitaal geheugen (DSO), Funct

VOLTCRAFT DOV2504F LA Digitale oscilloscoop 250 MHz 4-kanaals 1.25 GSa/s 100 Mpts 12 Bit Digitaal geheugen (DSO), Funct

Hoogwaardig, innovatief en compact De DOV-oscilloscoop-serie van Voltcraft valt op door een hele reeks technische highlights en het hoogste bedieningscomfort: een analoge digitale omvormer met 12-bits resolutie behoort tot de basisuitrusting, net als USB-, LAN- en HDMI-interfaces. Centraal staat het 7-inch touchdisplay, met een resolutie van 1024 x 600 pixels. Het reageert niet alleen op aanrakingen, maar ook op gebaren en maakt daardoor omslachtige menubediening grotendeels overbodig. Uitstekende technische gegevens Alle digitale DOV-oscilloscopen van Voltcraft werken met een maximale sampling rate van 1,25 GSa/s. De real-time registratie bedraagt 50.000 wfms/s en de segmentregistratie is 700.000 wfms/s, waardoor ook onregelmatige signalen snel en exact kunnen worden geregistreerd. De horizontale sampling rate loopt van 1 ns/div tot 1000 s/div (1-2-5 stappen). Uitgebreide triggerfuncties Een van de sterke punten van de DOV-serie Voltcraft is een uitgebreide triggerfunctionaliteit. Ook moeilijk te triggeren signalen kunnen dankzij de triggertypes flank, video, puls, helling, runt, venster, timeout, Nth, logica, RS232/UART, I2C, SPI, CAN, LIN-trigger worden opgevangen. Specificaties van de Voltcraft DOV2504F LA De DOV2504F LA beschikt over 250 MHz bandbreedte en vier analoge ingangen. De lengte van de signaalregistratie bedraagt 100 m en voor overzichtelijke weergave en analyse is de real-time signaalgolfweergave op de PC mogelijk. Als triggerbronnen zijn de vier ingangen CH1 tot CH4 en de 16-kanaals logic-analyzer beschikbaar. Er kan worden gekozen tussen de registratiemodi sample, piek, hoge resolutie, gemiddelde waarde en segmentering. De verticale gevoeligheid is instelbaar van 200 μV/div tot 10 V/div. Ingebouwde arbitraire functiegenerator Voor specifieke foutopsporing is een arbitraire generator (AWG) geïntegreerd met een sampling rate van 160 MSa/a, een verticale resolutie van 14 bits bij een maximale frequentie van 30 MHz. Wordt geleverd inclusief accessoires De Voltcraft DOV2504F LA wordt geleverd met een USB-C-netvoeding, USB-kabel, vier testpennen en twee monsterkalibratiesets. Verder behoren een BNC-kabel, software met Engelstalige gebruiksaanwijznig op CD-ROM, een beknopte gebruiksaanwijzing en het veiligheidsinformatieblad bij het pakket.

Features

• Registratietijd 100 m Real-time signaalgolfweergave op de PC Interfaces: USB, LAN, HDMI Displayresolutie: 1024 x 600 pixels, 16:9 Horizontale sampling rate: 1 ns/div-1000 s/div, 1-2-5 stappen Detectiefuncties: sample, piek, hoge resolutie, gemiddelde waarde, segmentering Triggerbronnen: CH1, CH2, CH3, CH4, LA Triggertype: flank, video, puls, helling, runt, venster, timeout, Nth, logica, Nth, logica, RS232/UART, I2C, SPI, CAN, LIN-trigger Verticale gevoeligheid: 200 μV/div – 10 V/div AFG sampling rate: 160 MSa/a AFG verticale resolutie:
