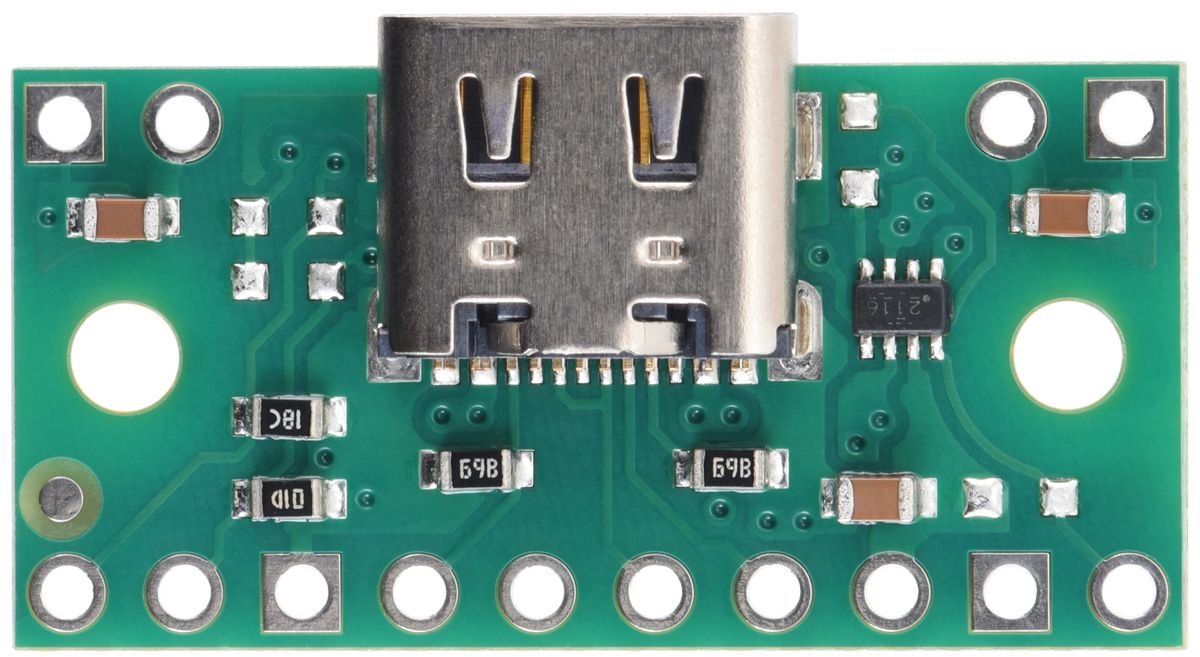

De Pololu 3728 TPS2116 Power Multiplexer Carrier is ontworpen om soepel te schakelen tussen twee voedingsbronnen zonder merkbare onderbreking. De module ondersteunt twee ingangen van 1,6V tot 5,5V en kan belastingen tot 2,5A continu voeden. Daarbij wordt terugstroom naar beide bronnen geblokkeerd, wat deze print ideaal maakt voor toepassingen met USB voeding en een tweede externe voeding.
Deze uitvoering is de USB priority versie. Dat betekent dat de VBUS lijn van de USB Type C connector is verbonden met VIN1. In prioriteitsmodus krijgt USB daardoor voorrang op VIN2. Standaard staat de print in automatische modus en kiest hij de hoogste ingangsspanning. Via de MODE en PR1 pinnen kun je ook handmatig schakelen of een omschakeldrempel instellen voor VIN1.
De carrier breekt alle belangrijke signalen uit naar pinnen met 2,54 mm raster, zodat hij goed bruikbaar is op breadboards en in prototypes. Ook de USB D plus, D min, CC1 en CC2 signalen zijn beschikbaar. De USB C poort is standaard geconfigureerd als power sink en upstream facing port via 5,11 kΩ pull down weerstanden op CC1 en CC2.
Automatische omschakeling tussen twee voedingsbronnen. Ondersteunt 1,6V tot 5,5V per ingang. Geschikt voor continue stroom tot 2,5A. USB Type C connector op VIN1. USB is de voorkeursbron in prioriteitsmodus. Reverse current blocking op beide ingangen. MODE en PR1 voor automatisch, prioriteit of handmatig schakelen. ST statusuitgang aanwezig. D plus, D min, CC1 en CC2 zijn uitgebroken. Geschikt voor breadboards door 2,54 mm pinafstand. Twee montagegaten voor M2 of nummer 2 schroeven.
Merk: Pololu. Productnummer: 3728. Chip: Texas Instruments TPS2116. Type: power multiplexer carrier met USB Type C connector. Voedingsingangen: 2 onafhankelijke ingangen. Ingangsspanning: 1,6V tot 5,5V. Continue uitgangsstroom: tot 2,5A. Uitgang: VOUT. USB aansluiting: USB Type C. USB koppeling op deze versie: VBUS naar VIN1. Rastermaat pinnen: 2,54 mm. Printafmetingen: circa 25,4 x 13,7 mm. Hoogte: circa 3,3 mm. Montage: 2 montagegaten geschikt voor M2 of nummer 2 schroeven.
Deze Pololu power multiplexer is zeer geschikt voor ontwerpen die automatisch moeten wisselen tussen USB voeding en een externe voedingsbron. Denk aan embedded systemen, microcontroller projecten, draagbare elektronica, testopstellingen, USB gevoede apparaten met back up voeding en prototypes waarbij spanningsverlies door diode OR schakelingen ongewenst is.
1 x Pololu TPS2116 Power Multiplexer Carrier met USB Type C Connector, USB priority, productnummer 3728.
Bij de Pololu 3728 is de USB VBUS lijn verbonden met VIN1. Daardoor krijgt USB voeding voorrang wanneer de print in prioriteitsmodus wordt gebruikt.
Ja. Standaard kiest de module automatisch de ingang met de hoogste spanning. Via MODE en PR1 kun je het gedrag ook aanpassen naar prioriteitsmodus of handmatige selectie.
Ja, maar let op dat bij deze versie USB al aan VIN1 hangt. Als USB is aangesloten, moet een externe voeding op VIN2 worden aangesloten. Aansluiten op VIN1 veroorzaakt een kortsluiting tussen USB voeding en de externe voeding.
Pololu adviseert extra capaciteit op de ingangen wanneer je meer dan enkele honderden milliampères schakelt of wanneer de voedingsdraden langer zijn dan ongeveer 150 mm. De print heeft al 4,7 µF op VIN1, VIN2 en VOUT, maar zwaardere toepassingen kunnen extra buffering nodig hebben.
