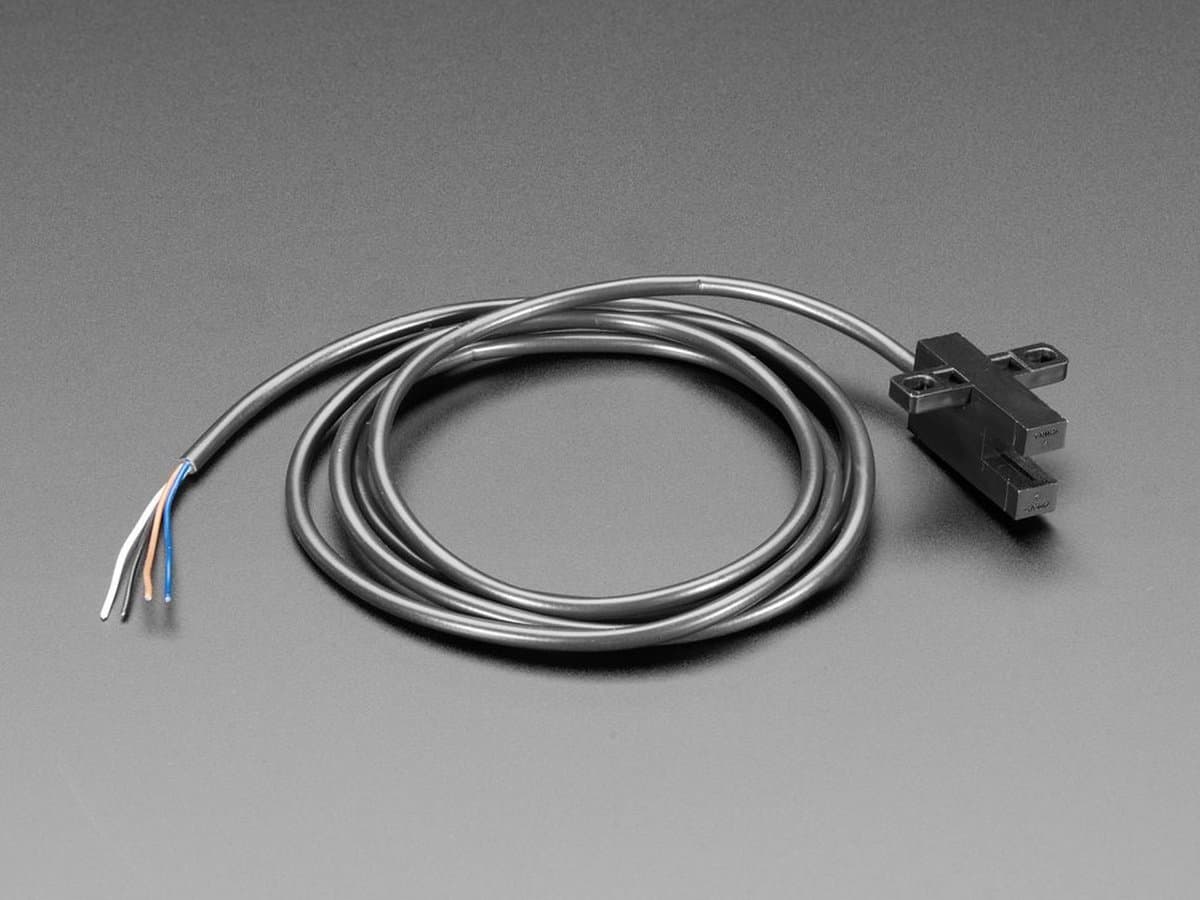

T-Slot Photo Interrupter with 1 Meter Cable adafruit 3985 OMSCHRIJVING Deze
T-Slot foto-onderbreker met kabel is een eenvoudige plastic sensor met twee elementen - een IR-LED en een IR-fototransistor, die over een U-vormige opening zijn geplaatst. U kunt de IR-LED bedienen en aanzetten om IR-licht over de opening naar de detector aan de andere kant te zenden. Dit maakt het perfect om te detecteren wanneer er iets in de sleuf zit. Wanneer iets het licht blokkeert, wordt de sensor uitgeschakeld, wanneer het object weggaat, ontvangt de sensor het IR-licht en gaat aan.
Deze sensoren zijn handig als je wilt detecteren of er iets door de sensorsleuf is gegaan, we denken dat het geweldig is in combinatie met onze encoderwielen met sleuven - zoals je kunt zien hebben we een demo die het aantal overgangen (slots) over een ten tweede, extrapoleer dat naar RPM en geef het weer op een OLED. Deze sensor is extra luxe met een rode LED aan de zijkant om je te laten weten wanneer de sensor wordt geactiveerd, en ingebouwde beveiligingsschakelingen.
We zullen het enige nadeel van deze sensor noemen dat het circuit binnenin stroomvereisten heeft - de Vin-lijn moet worden gevoed door minimaal 5V. Maar de uitgangstransistor is open-collector, dus je kunt een pullup-weerstand aansluiten op 3V voor 3,3v-logica als je dat nodig hebt. Dus, zolang je een uitgangsvermogen van 5V hebt, kun je het gebruiken met een 3V-apparaat zoals de Feather die in de demo wordt getoond.
Deze versie is erg mooi met een kabel eraan:
Bruine draad -
VCC (voeding logisch circuit 5-24V) Roze draad -
L (LED-configuratie, zie datasheet voor opties, maar we binden ons gewoon aan VCC) Zwarte draad - transistor
uitgang . Open collector, dus u moet een pullup-weerstand aansluiten op uw logisch niveau. Blauwe draad -
aarde TECHNISCHE DETAILS Gewicht: 14g Draadlengte: 1 meter Spleetbreedte: 5mm Detectieafstand: 5 mm Lichtbron: Infrarood LED (940 nm) Voedingsspanning: 5 tot 24 VDC ±10% (rimpel (pp)10% max.) Stroomverbruik: 35 mA max Besturingsuitgang (uitgangstype): NPN Open-collectoruitgang Besturingsuitgang (voedingsspanning belasting): 5 tot 24 VDC Besturingsuitgang (laadstroom): 100 mA max Aanspreekfrequentie-elementen: 1 kHz min. (gemiddeld 3 kHz) Zie de datasheet voor meer informatie en dimensionale diagrammen, dit komt overeen met onderdeel #EE-SX672-WR
