Stuurwiel bediening Seat/Skoda/Volkswagen Voertuigen 52Pin Quadlock Multilead (42svw015)

Stuurwielbedieningsinterface

Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.

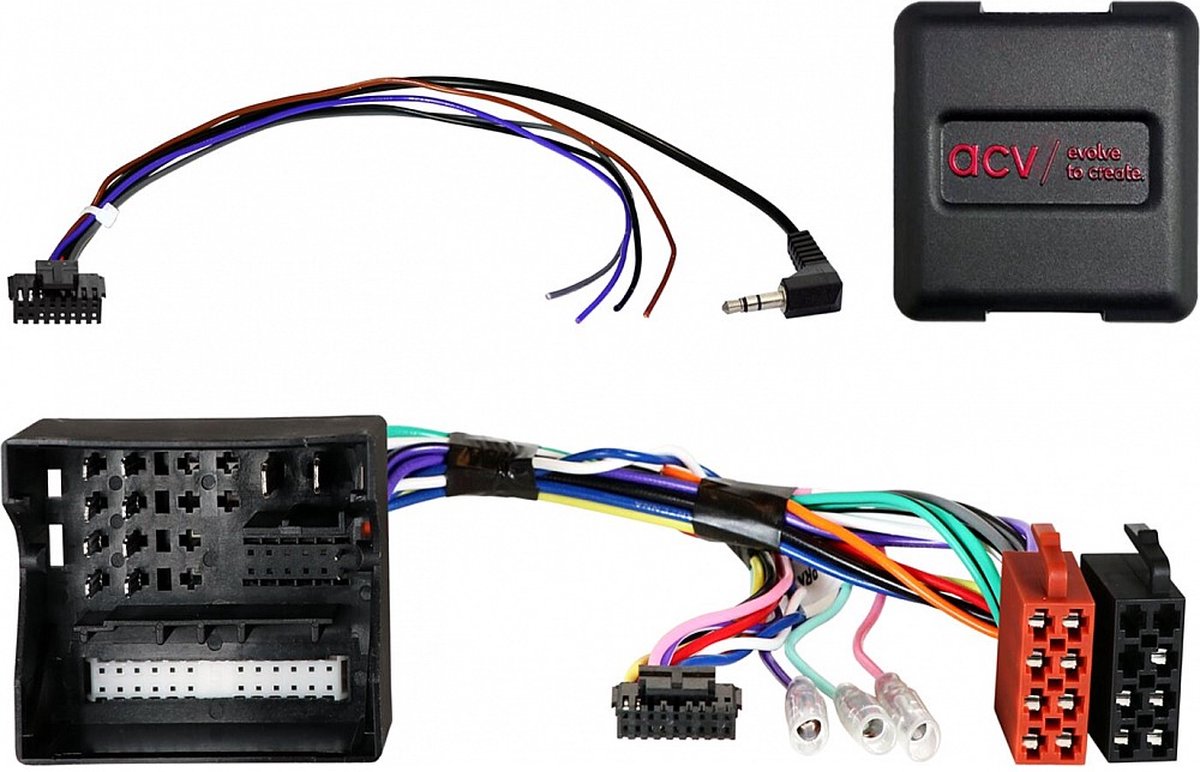

Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.

Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!

Opmerking:

CAN-bus

Aansluiting: 52-polige Quadlock VAG-connector
Aansluiting: OEM stuurwielafstandsbediening > 3,5mm jack / losse kabel

Voertuigen MAN / Seat / Skoda / VW met MIB-PQ platform

Voertuiginstellingen niet ondersteund
E-Call niet ondersteund

Voertuigen met E-Call:
E-Call onderhoud MAN/Seat/Skoda/VW 52 Pin Quadlock > Artikel: 1424-28

Voertuigen met achteruitrijcamera:
Achteruitrijcamera adapter OEM VW diverse voertuigen MIB-PQ > Artikel: 771324-1037

Dipschakelaarinstellingen voor de fabrikant van het retrofitapparaat (zie BDA)
Geschikt voor de volgende voertuigen:
Seat
Seat Alhambra II (7N) 06/2016 - 08/2019
Seat Mii (AA) 05/2017 - 06/2019
Seat Mii (AA) 01/2020 - 02/2021

Skoda
Skoda Citigo (AA) 05/2017 - 06/2019*
Skoda Citigo iv (AA) 01/2020 - 08/2021*

VW
VW Amarok (2H) 09/2016 - 07/2020**
VW Kever (16) 06/2016 - 03/2018
VW Caddy IV (DU) 06/2015 - 09/2020
VW Crafter II (SY/SZ) 03/2017 - 2024
VW Grand California (SY/SZ) 03/2019 - 2024
VW Sharan II (7N) 07/2015 - 10/2021
VW Tiguan II (5N) 05/2016 - 05/2021
VW T6 (7HC) 07/2015 - 08/2019***
VW UP! (AA) 07/2016 - 12/2020****

De volgende signalen zijn beschikbaar:

Opnieuw geïmporteerde voertuigen of voertuigen met andere software kunnen qua functies incompatibel zijn.

rood: +12V ontstekingsklem 15
oranje: +12V verlichtingsklem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidssignaal
groen: massa GND handrem signaal

Belastbaarheid uitgangen: 250 mA max.

Stroomvereisten groter dan 250 mA:
1 relais Spoelweerstand 75 Ohm min.
2 relais Spoelweerstand 150 Ohm min.

Stuurwielafstandsbediening

*Voertuigen met LG Anatel L169SK2 OEM-apparaat
**Voertuigen met OEM-apparaat inclusief CD-station
***Voertuigen zonder Composition Audio MIB Entry OEM apparaat met AUX/SD/USB vooraan
***Voertuigen met Composition Audio MIB Entry OEM-apparaat met AUX/SD/USB vooraan > Artikel: 42a-1324-001
****Voertuigen zonder OEM-geluidssysteem

Geschikt voor:
Volkswagen Amarok 2017-2020
Volkswagen Beetle 2015-2019
Volkswagen Caddy 2015-2020
Volkswagen Crafter 2017-2020
Volkswagen Grand California 2017-2021
Volkswagen Jetta 2015-2018
Volkswagen Scirocco 2014-2017
Volkswagen Sharan 2015-2020
Volkswagen Tiguan 2016-2020
Volkswagen T6 Transporter 2015-2019
Volkswagen Up! 2017-2020
