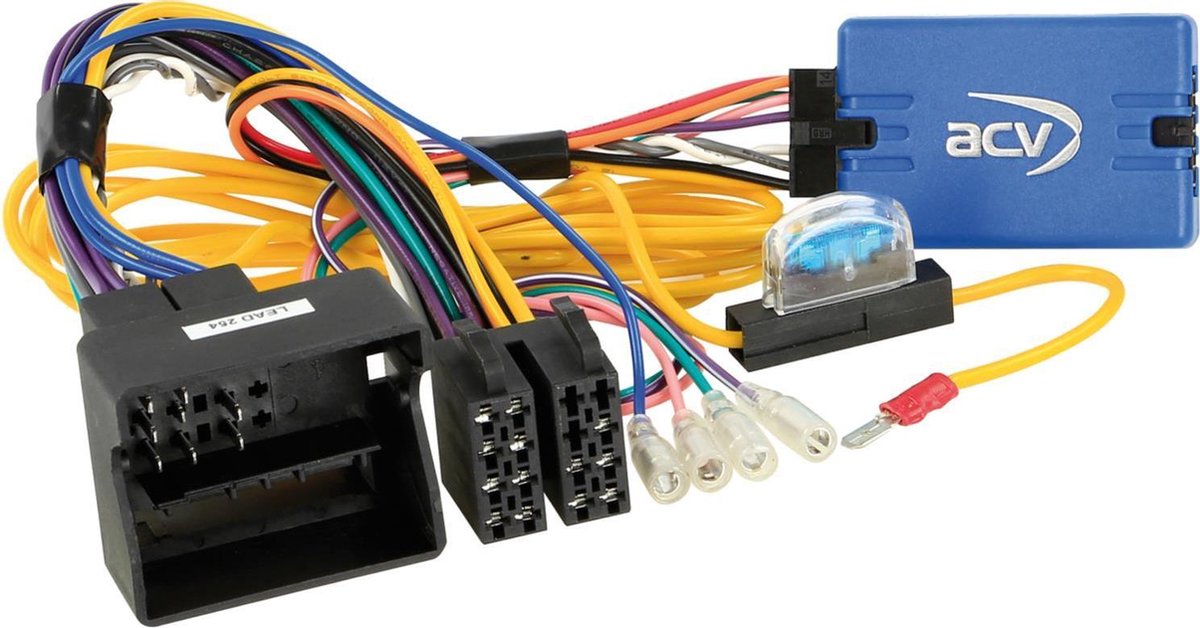

Stuurwiel bediening geschikt voor Mercedes Benz Vito 2015 - Audio 15 Quadlock Fakra

Bij deze stuurwiel bediening moet je een ACV lead meebestellen. Deze kan per autoradio verschillen. De lead moet je aansluiten op de controlbox. Kies de juiste lead uit onze relateerde producten onderop de pagina.

Stuurwielbedieningsinterface

Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.
Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.

Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!

Opmerkingen:

Let op:

CAN-bus

Aansluiting: 40-polige Quadlock Mercedes stekker
Aansluiting: +12V continue stroom gele klem 30 batterij gezekerd

Voertuigen met OEM-eenheid Audio 15 / Audio 40 / Audio 45
Voertuigen met OEM-eenheid Audio 10 alleen geluidsfunctie ondersteund
Voertuigen met Pioneer OEM-toestel > Pioneer-bedradingsbundel verwijderen
Voertuigen met Garmin OEM-toestel > OEM-achteruitkijkcamera niet aanpasbaar

Voertuigen met OEM-camera:
Achteruitkijk camera adapter Fakra(m)>Cinch(m) OEM camera > Artikel: 771000-2011

Voertuigen met E-Call:
E-Call onderhoud Mercedes Sprinter/V-Klasse > Artikel: 1424-27-0

Signaal achteruitversnelling niet ondersteund:
Achteruitrijsignaal > +12V bestuurderszijde A-stijl 1,5mm wit/blauw

Geschikt voor de volgende voertuigen:

Mercedes Vito (W447) 10/2014 - 02/2019
Mercedes Vito (W447) 05/2019 -2024

De volgende signalen zijn beschikbaar:

Opnieuw geïmporteerde voertuigen of voertuigen met afwijkende software kunnen qua functies incompatibel zijn.

rood: +12V ontstekingsklem 15
oranje: +12V verlichtingsklem 58
roze: snelheidssignaal
groen: massa GND handrem signaal

Belastbaarheid van alle uitgangen: 100 mA max.

Stroomvereiste groter dan 100 mA:
1 relaisspoelweerstand 75 Ohm min.
2 relais spoelweerstand 150 Ohm min.

StuurwielafstandsbedieningAansluitkabel voor de volgende radiofabrikanten:

LFB kabel 42s/acv > Alpine jack: 42ctalpinelead
LFB kabel 42s/acv > Parrot 4 Pin: 42ctasteroidleadLFB kabel 42s/acv > Bosch-Blaupunkt >2010 Mini ISO: 42ctblaupunktleadLFB kabel 42s/acv > Blaupunkt/China HU/Kenwood 3 kabel: 42ctchinahuleadLFB kabel 42s/acv > Clarion aansluiting: 42ctclarionlead
LFB kabel 42s/acv > JVC 1 kabel/jack: 42ctjvcleadLFB kabel 42s/acv > Kenwood 1 kabel: 42ctkenwoodlead
LFB kabel 42s/acv > Multilead diverse apparaten: 42ctmultileadLFB kabel 42s/acv > Multilead diverse apparaten/Pioneer 2022>: 42ctmultilead3
LFB kabel 42s/acv > Multilead diverse apparaten/Pioneer 2022>: 42ctmultilead5LFB kabel 42s/acv > Panasonic 1 kabel: 42ctpanasoniclead
LFB kabel 42s/acv > Blaupunkt/Kenwood/Pioneer jack: 42ctpioneerlead
LFB kabel 42s/acv > Pioneer AVH/DMH/SPH 2022> aansluiting los: 42ctpioneerlead2LFB kabel 42s/acv > Apparaten met LFB leerfunctie: 42ctsmartlead
LFB kabel 42s/acv > Blaupunkt/Kenwood/Sony aansluiting: 42ctsonylead
LFB kabel 42s/acv > XZent/Zenec 1 kabel: 42ctzeneclead

Geschikt voor:
Mercedes Benz Vito 2015-2021 (447)
