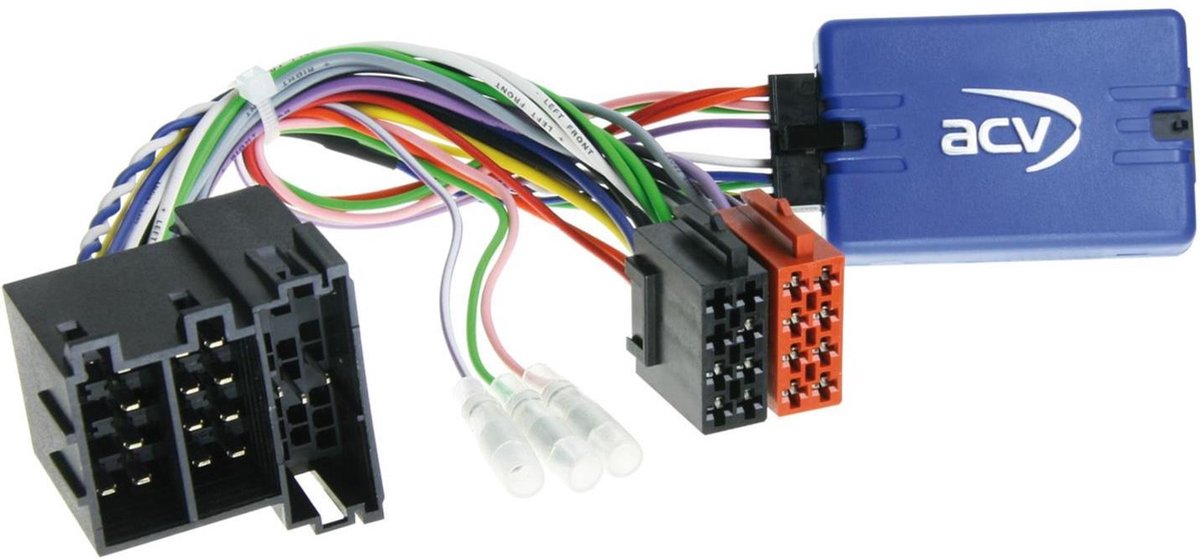

Stuurwiel bediening geschikt voor Fiat Ducato (250) 2008-2014 Mini ISO

Bij deze stuurwiel bediening moet je een ACV lead meebestellen. Deze kan per autoradio verschillen. De lead moet je aansluiten op de controlbox. Kies de juiste lead uit onze relateerde producten onderop de pagina.

Stuurwielbediening Fiat/ Citroen/ Peugeot
Behoud de originele functies van de stuurafstandsbediening wanneer u uw fabrieksradio inruilt voor een aftermarket-radio.
Vergelijk de weergegeven adapterstekkers met die in uw voertuig en controleer of ze optisch en technisch passen.
Controleer ook of een van de opgegeven originele fabrieksradio's in uw voertuig is geïnstalleerd,

Opmerking:
Analoog
CAN-bus

aansluiting: ISO / Mini ISO

Voertuigen met OEM-radio headunit
Voertuigen met 8 stuurwielafstandsbediening knoppen / functies
Voertuigen met CAN Bus en analoge SWI in Mini ISO connector C2 Pin 10/11/12

Voertuigen met Blue&Me > Silverbox-module moet geïnstalleerd blijven

Geschikt voor de volgende voertuigen:

Citroën
Citroën Jumper (250) 10/2006 - 11/2011
Citroen Jumper (250) 11/2011 - 05/2014*
Citroen Relais (250) 2006 - 2011
Citroën Estafette (250) 2011 - 2014

Fiat
Fiat Ducato (ZAF 250) 06/2006 - 06/2011
Fiat Ducato (ZAF 250) 06/2011 - 05/2014*

Peugeot
Peugeot Boxer (Y) 02/2007 - 07/2011
Peugeot Boxer (Y) 07/2011 - 05/2014*

De volgende signalen worden gegeven:

Geïmporteerde voertuigen of voertuigen met afwijkende software kunnen qua functies incompatibel zijn.

rood: +12V contactklem 15
oranje: +12V verlichtingsklem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidssignaal
groen: massa GND handrem signaal

Belastbaarheid van alle uitgangen: 100 mA max.

Stroomvereiste groter dan 100 mA:
1 weerstand relaisspoel 75 Ohm min.
2 relais spoelweerstand 150 Ohm min.

Stuurwielafstandsbediening

*Voertuigen zonder Delphi 2-DIN OEM-eenheid pianolak met centrale bedieningsknop
*Voertuigen met Delphi 2-DIN OEM-eenheid pianolak met centrale bedieningsknop:
SWI Citroen/Fiat/Opel/Peugeot ISO CAN Bus/Mini ISO > Artikel: 42sfa004

Aansluitkabel voor de volgende radiofabrikanten:
SWI kabel 42s/acv > Alpine jack: 42ctalpinelead
SWI kabel 42s/acv > Parrot 4 pin: 42ctasteroidlead
SWI kabel 42s/acv > Bosch-Blaupunkt >2010 Mini ISO: 42ctblaupunktlead
SWI kabel 42s/acv > Blaupunkt/China HU/Kenwood 3 kabel: 42ctchinahulead
SWI kabel 42s/acv > Clarion aansluiting: 42ctclarionlead
SWI kabel 42s/acv > Garmin Vieo" RV52 Stereo Dock 3 kabel: 42ctgarminlead
SWI kabel 42s/acv > JVC 1 kabel/jack: 42ctjvclead
SWI kabel 42s/acv > Kenwood 1 kabel: 42ctkenwoodlead
SWI kabel 42s/acv > Multilead diverse apparaten: 42ctmultilead
SWI kabel 42s/acv > Multilead diverse apparaten/Pioneer 2022>: 42ctmultilead3
SWI kabel 42s/acv > Multilead diverse apparaten/Pioneer 2022>: 42ctmultilead5
SWI kabel 42s/acv > Panasonic 1 kabel: 42ctpanasoniclead
SWI kabel 42s/acv > Blaupunkt/Kenwood/Pioneer jack: 42ctpioneerlead
SWI kabel 42s/acv > Pioneer AVH/DMH/SPH 2022> aansluiting los: 42ctpioneerlead2
SWI kabel 42s/acv > Apparaten met LFB leerfunctie: 42ctsmartlead
SWI kabel 42s/acv > Blaupunkt/Kenwood/Sony aansluiting: 42ctsonylead
SWI kabel 42s/acv > XZent/Zenec 1 kabel: 42ctzeneclead

Geschikt voor:
Fiat Ducato 2006-2014
Citroen Jumper 2006-2014
Peugeot Boxer 2007-2014
