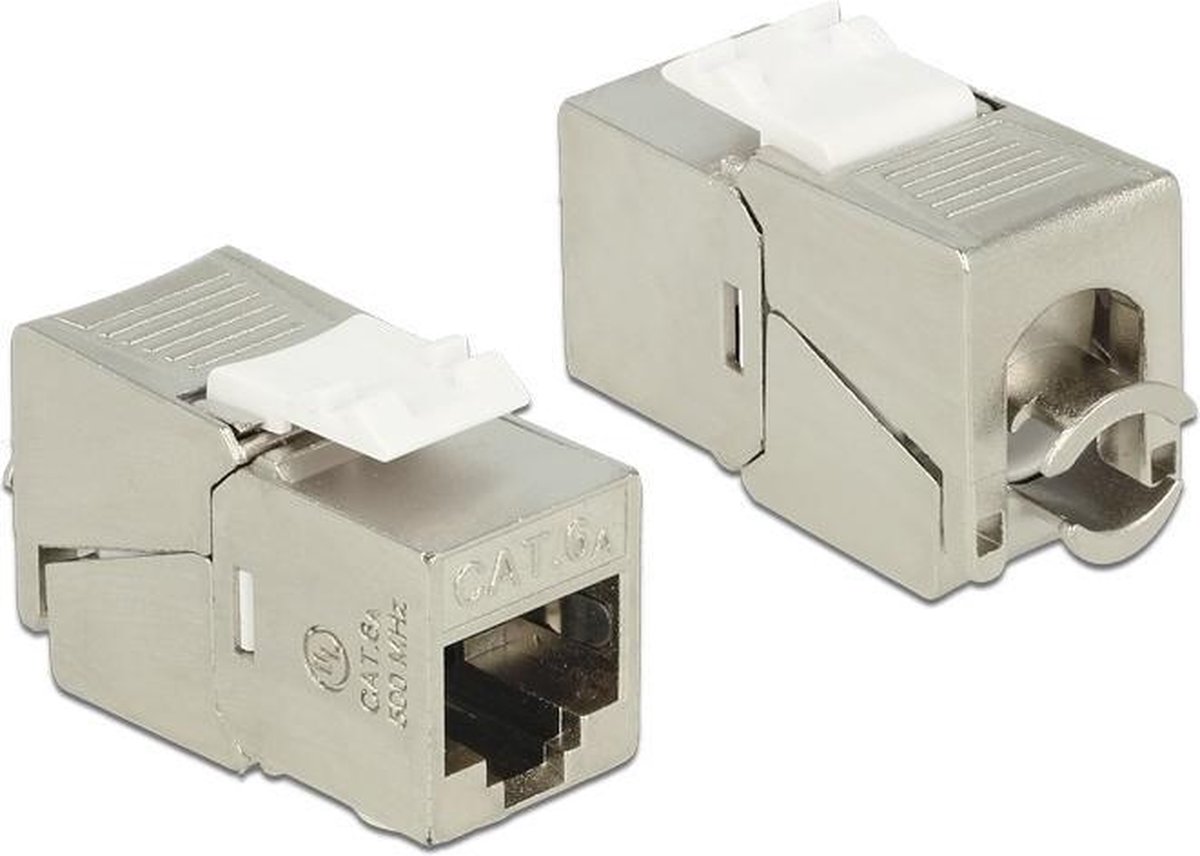

STP CAT6a 10 Gigabit Keystone module RJ45 - LSA (toolless) - compact / gegoten zink (24 stuks)

STP CAT6a 10 Gigabit Keystone module RJ45 - LSA (toolless) - compact (24 stuks)

Gebruik deze Keystone module om een outlet met Keystone poort, bijvoorbeeld een wandcontactdoos of patch panel, te voorzien van RJ45 aansluiting.

Kenmerken:

• integreerbaar in Keystone systeem (19,2 x 14,9 mm)
• compact formaat module: slechts 14,5 mm breed
• CAT6a: geschikt voor 10 Gigabit snelheden (10 Gigabit, 10GBase-T)
• maximale bandbreedte: 500 MHz
• afgeschermde module (STP)
• voor bevestiging aan afgeschermde kabel (F/UTP en S/FTP)
• voor bevestiging aan CAT6a netwerkkabel
• voor bevestiging aan netwerkkabel met vaste (solid) en flexibele (stranded) aders
• voor bevestiging aan AWG 23 - AWG 26 netwerkkabel
• voor bevestiging is geen gereedschap nodig (toolless LSA)
• behuizing van gegoten zink
• conform RoHS
• volgt specificatie EIA/TIA 568A/B

Wat is Keystone?

Keystone is een gestandaardiseerd kliksysteem voor het monteren van aansluitingen in o.a. wandcontactdozen, uitvoerdozen, montageframes, patch panels, DIN-rails etc. Keystone maakt het mogelijk om eenvoudig, zonder te hoeven schroeven of solderen, aansluitingen te realiseren op elke gewenste plaats. De modules worden in de openingen geklikt en de kabels kunnen aangesloten worden.

Compacte modules en normale modules

De compacte modules met een breedte tot 15,9 mm zijn smaller dan de normale modules met een breedte van 16 - 18 mm. Zowel compacte als normale modules zijn integreerbaar in het universele Keystone systeem. Echter, als u bijvoorbeeld patch panel wilt monteren met 48 poorten, zijn de normale Keystone modules te breed en dient u compacte modules te gebruiken. Bij alle Keystone outlets op onze website staat voor welke breedte modules ze geschikt zijn.

EIA/TIA-568A en EIA/TIA-568B

Er zijn twee verschillende normen voor netwerkkabel kleurcodes, namelijk EIA/TIA-568A en EIA/TIA-568B. In Europa is de B-variant (EIA/TIA-568B) de norm. Gebruik daarom wanneer niet expliciet vermeld wordt dat u de EIA/TIA-568A moet toepassen, altijd de B-variant (EIA/TIA-568B) voor het afmonteren van aders in een RJ45 connector of op een wandcontactdoos. De kleurcode is alsvolgt (zie foto bij dit artikel):

• 1 = wit-oranje
• 2 = oranje
• 3 = wit-groen
• 4 = blauw
• 5 = wit-blauw
• 6 = groen
• 7 = wit-bruin
• 8 = bruin

Vaste (solid) en flexibele (stranded) aderopbouw

Het verschil tussen een vaste en een flexibele aderopbouw zit in de aderopbouw van de 8 aansluitkabels in de netwerkkabel. Bij vaste aderopbouw zijn deze van één koper draad (voor vaste inbouw/opbouw). De kabel is stugger waardoor deze beter door leidingen gaat en beter monteerbaar is in inbouw en opbouwdozen. Nadeel kan zijn dat het lastiger is om deze aan een RJ45 connector te monteren. Bij de flexibele aderopbouw zijn dit gewikkelde dunne koperen draadjes die makkelijker te monteren zijn op RJ45 connectoren. Daarnaast is een netwerkkabel met flexibele aderopbouw minder stug.

CAT6a

Deze module volgt de CAT6a specificatie, wat betekent dat deze gebruikt kan worden in netwerken tot 10 Gbit/s (Gigabit netwerken), met een bandbreedte van 500 MHz. Uiteraard kan deze module ook uitstekend gebruikt worden in CAT5 (tot 100Mbit/s) of CAT6 (tot 1000Mbit/s) netwerken. Aangezien veel providers in Nederland steeds hogere internetsnelheden aanbieden is het aan te bevelen een CAT6a module te gebruiken.

STP

Deze module is afgeschermd. Een module met afscherming wordt aangeduid als STP (Shielded Twisted Pair)
