Stepper Motor: Bipolar, 200 Steps/Rev, 20×42mm, 4.3V, 0.8 A/Phase Pololu 2256

Stepper Motor: Bipolar, 200 Steps/Rev, 20×42mm, 4.3V, 0.8 A/Phase Pololu 2256 Deze kleine NEMA 8-formaat hybride bipolaire stappenmotor heeft een staphoek van 1,8° (200 stappen/omwenteling). Elke fase trekt 800 mA bij 4,3 V, waardoor een houdkoppel van 300 g-cm (4,2 oz-in) mogelijk is. Met een gewicht van 80 gram is dit een van de kleinere stappenmotoren die we voeren.

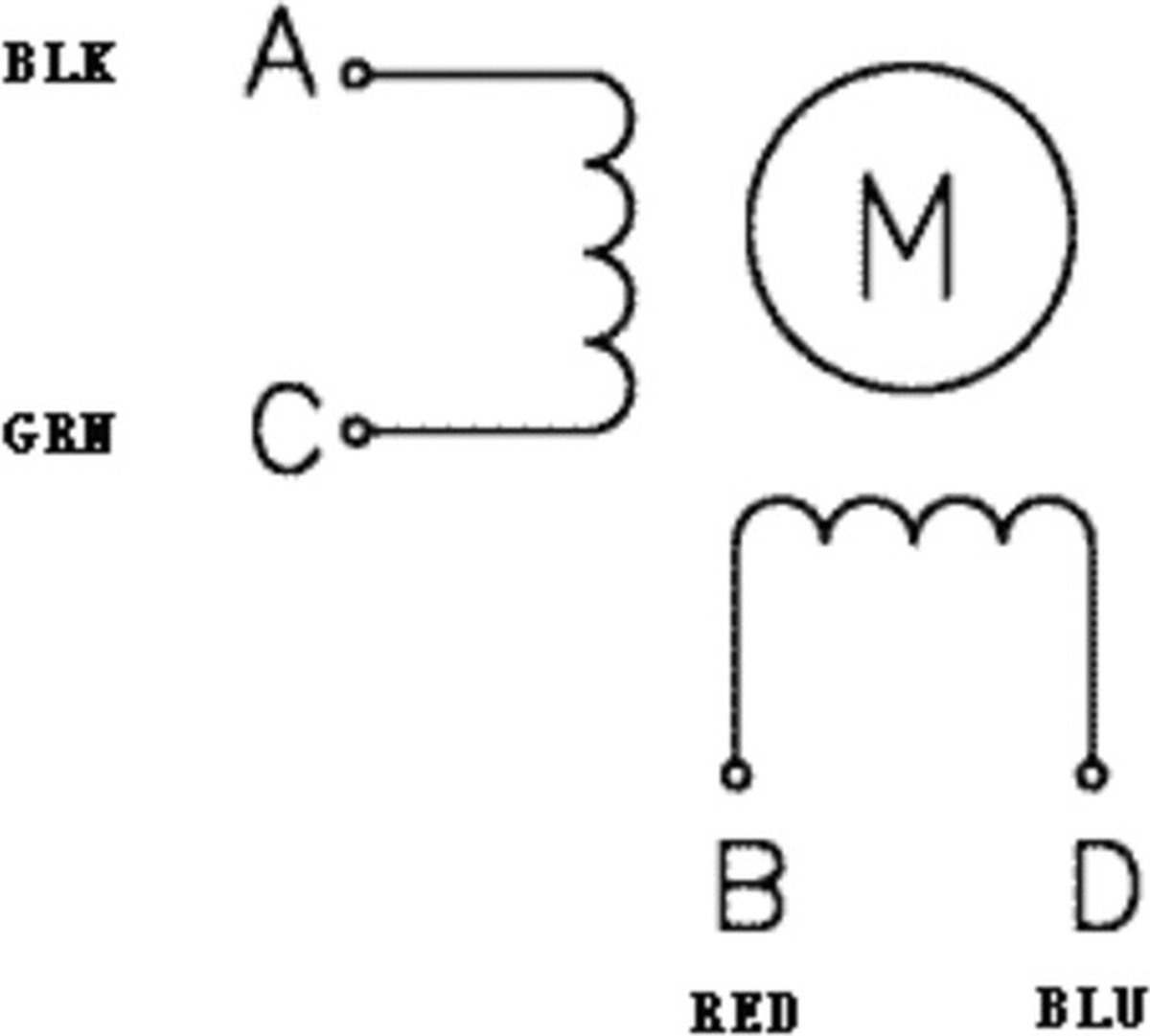

Overzicht Deze kleine hybride bipolaire stappenmotor heeft een staphoek van 1,8° (200 stappen/omwenteling). Elke fase trekt 800 mA bij 4,3 V, waardoor een houdkoppel van 300 g-cm (4,2 oz-in) mogelijk is. De motor heeft vier kleurgecodeerde draden die worden afgesloten met kale draden: zwart en groen worden aangesloten op één spoel; rood en blauw verbinden met de andere. Deze kabels worden op de stappenmotor aangesloten via een verwijderbare JST-ZHR-5-connector. De motor kan worden bestuurd door een paar geschikte H-bruggen (één voor elke spoel), maar we raden aan om een bipolaire stappenmotordriver of een van onze Tic Stepper Motor Controllers te gebruiken. De Tics maken de bediening met name gemakkelijk omdat ze zes verschillende interfaces ondersteunen (USB, TTL-serieel, I²C, RC, analoge spanningen en kwadratuur-encoder) en via USB kunnen worden geconfigureerd met ons gratis configuratiehulpprogramma.
Onze 4 mm universele montagenaaf kan worden gebruikt om objecten op de uitgaande as van de stappenmotor met een diameter van 4 mm te monteren. Voor een iets minder krachtige motor in dezelfde NEMA-maat maar een kortere lengte, overweeg dan stappenmotor: bipolair, 200 stappen/omw, 20×30 mm, 3,9 V, 0,6 A/fase . Een vergelijking tussen deze twee motoren is te zien in de onderstaande afbeelding.
