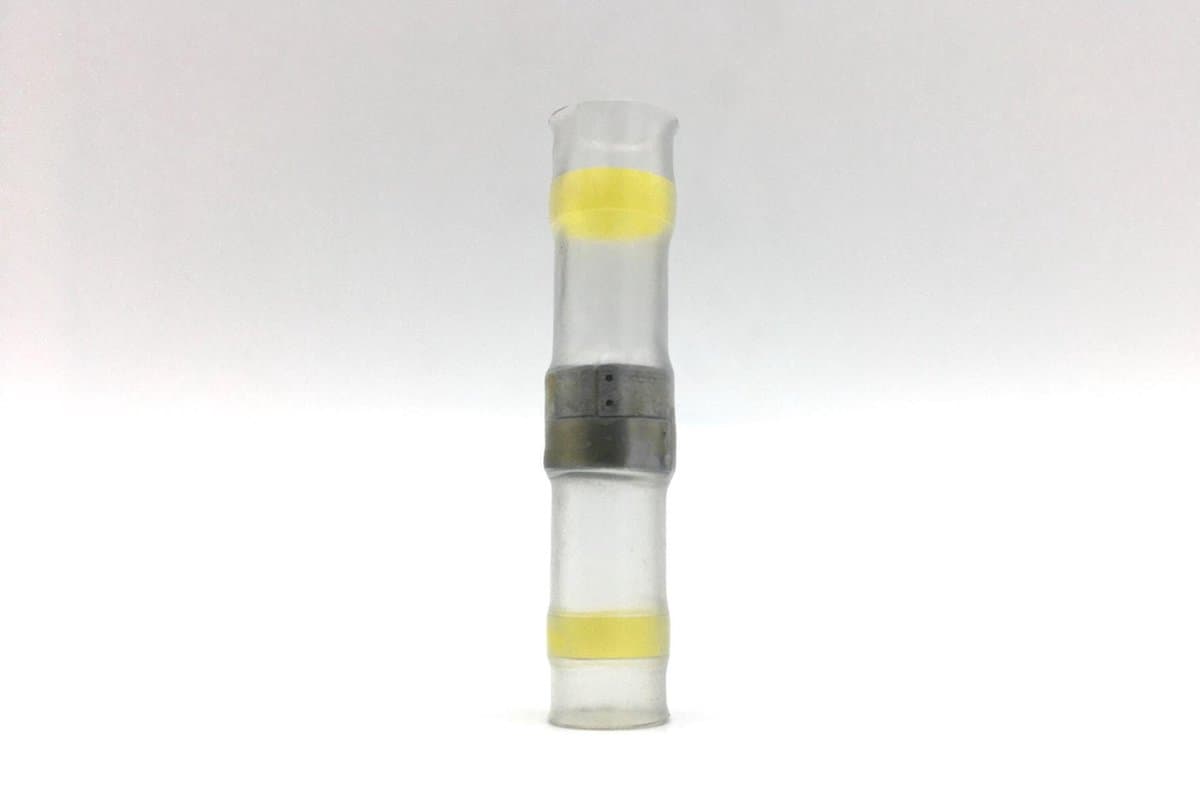

soldeerverbinder GEEL van 3 tot 6 mm Originalfix duoflux 5 stuks

OriginalFix Soldeerverbinders 4 in 1 zijn vier bewerkingen in één handeling: Verbinden, solderen, isoleren en afdichten. Met Dubbele soldeer en waterdichte afsluiting door lijm.

Verkrijgbaar in 3 maten (zakjes 5 stuks):

905590 Rood van 0,5 tot 1.5 mm

905591 Blauw van 1,5 tot 2.5mm

905592 Geel van 3 tot 6.0 mm

Installatietemperatuur: 180°C
Temperatuurbestendigheid: -60°C tot + 130°

Soldeerverbinders OriginalFix met verschillende diameters

Verbindt zowel soepele als stijve geleiders. Perfect en professioneel waterdichte verbindingen.

Soldeerverbinders Originalfix bestaan uit een bij warmte krimpende polymeerslang met binnenin twee soldeerringen met geïntegreerde flux en twee thermoplastische afdichtingsringen. Soldeerverbinders Originalfix werden speciaal ontwikkeld voor het maken van elektrische verbindingen, in toepassingen waar men zich geen compromissen kan veroorloven wat betreft kwaliteit, betrouwbaarheid, levensduur en waterdichtheid van de verbinding.

Soldeerverbinders Originalfix zijn uitermate gemakkelijk te installeren, de kwaliteit van de verbinding kan visueel gecontroleerd worden er is geen speciaal gereedschap nodig voor de installatie.

Soldeerverbinders Originalfix kunnen toegepast worden op gevlochten (soepele) en massieve (stijve) geleiders en dit zowel voor koperen als voor vertinde uitvoering, al dan niet in combinatie.

1. Technische product informatie

Buitenwand : door bestraling kruisverbonden, gemodificeerd polyolefin.

Soldeerringen : 2 ringen Cd 18, Sn 51, pb 32 % met geactiveerde flux.

Afdichtingsringen : thermisch gestabiliseerd thermoplastic

Spanningsverlies : < 0,002 V

Verbindingsweerstand : < 0,004 ø

Isolatieweerstand : > 109 ø

Installatietemperatuur : 180° C

Temperatuurbestendigheid: -60° C tot + 130° C

1. Gebruiksaanwijzing

Maten en kabel voorbereiding:

Ø A

maxi

Ø A

mini

Ø B mini Ø C mini Ø D maxi Ø D mini Ø E maxi Ø F Rood 31 26 2,2 2,2 2,2 1,5 2,2 10 tot 12 Blauw 36 30 4,2 4,2 4,2 2 4,2 10 tot 13 Geel 42 36 6,7 6,7 6,7 3,4 6,7 10 tot 14

Installatie:

1. Schakel heteluchtblazer in op 350° C. Standaard heteluchtblazers voldoen prima. Voorzie het apparaat echter steeds van een deflector, zodat de soldeerverbinders Originalfix gelijkmatig rondom verwarmd worden.
2. Schuif de geleiders in de solderverbinders Originalfix en duw de soldeerringen plat om de soldeerverbinders Originalfix op zijn plaats te houden.
3. Verwarm de soldeerverbinders Originalfix bij de soldeerringen totdat deze volledig gevloeid zijn en krimp hierna de isolatie dicht, totdat de afdichtingsringen goed vloeien.
4. Laat afkoelen zonder bewegen en controleer de verbindingen op goede vloei van het soldeersel en op waterdichtheid.

Klaarmaken van de draden:

Ontmantel de geleiders over een lengte van 15 mm, breng deze in een rechte lijn om ze vervolgens in elkaar te schuiven.

1. Toepassingen

Inbouw autoradio's/-alarmsystemen, plaatsing trekhaken, vrachtwagen,- en busbouwers, grondverzetmachines, loonwerkers, landbouwers, signalisatie en lichtreclame, tuinbouw en buitenverlichting, elektrische installatie en onderhoudsdiensten, plezierluchtvaart, herstelling gereedschappen en machines, bouwnijverheid, industriële onderhoudsdiensten, scheepsbouw en herstelling, pleziervaart en buitenboordmotoren, motorfietsen, pretparken enz.

Voorzorg: Buiten bereik van kinderen houden. Voor professioneel gebruik.

Opmerking:

Raadpleeg vóór gebruik het productinformatieblad van Originalfix.

Alles werd in het werk gesteld om de informatie, met inbegrip van de afbeeldingen, betrouwbaar te maken. Het is evenwel aan de gebruiker om zelf de geschiktheid van elk product voor hun toepassing te beoordelen. OriginalFix biedt geen garantie voor de juistheid en volledigheid van de informatie en wijst elke aansprakelijkheid met betrekking tot het gebruik ervan af. De verplichtingen van Originalfix worden uiteengezet in de algemene verkoopvoorwaarden van toepassing op dit product, welke op verzoek kosteloos aan u worden toegezonden. OriginalFix kan in geen geval aansprakelijk worden gesteld voor incidentele, indirecte of gevolgschade voorvloeiend uit de verkoop, de doorverkoop, het gebruik van het product.

Bij twijfel over de toepassing altijd eerst een test uitzetten
