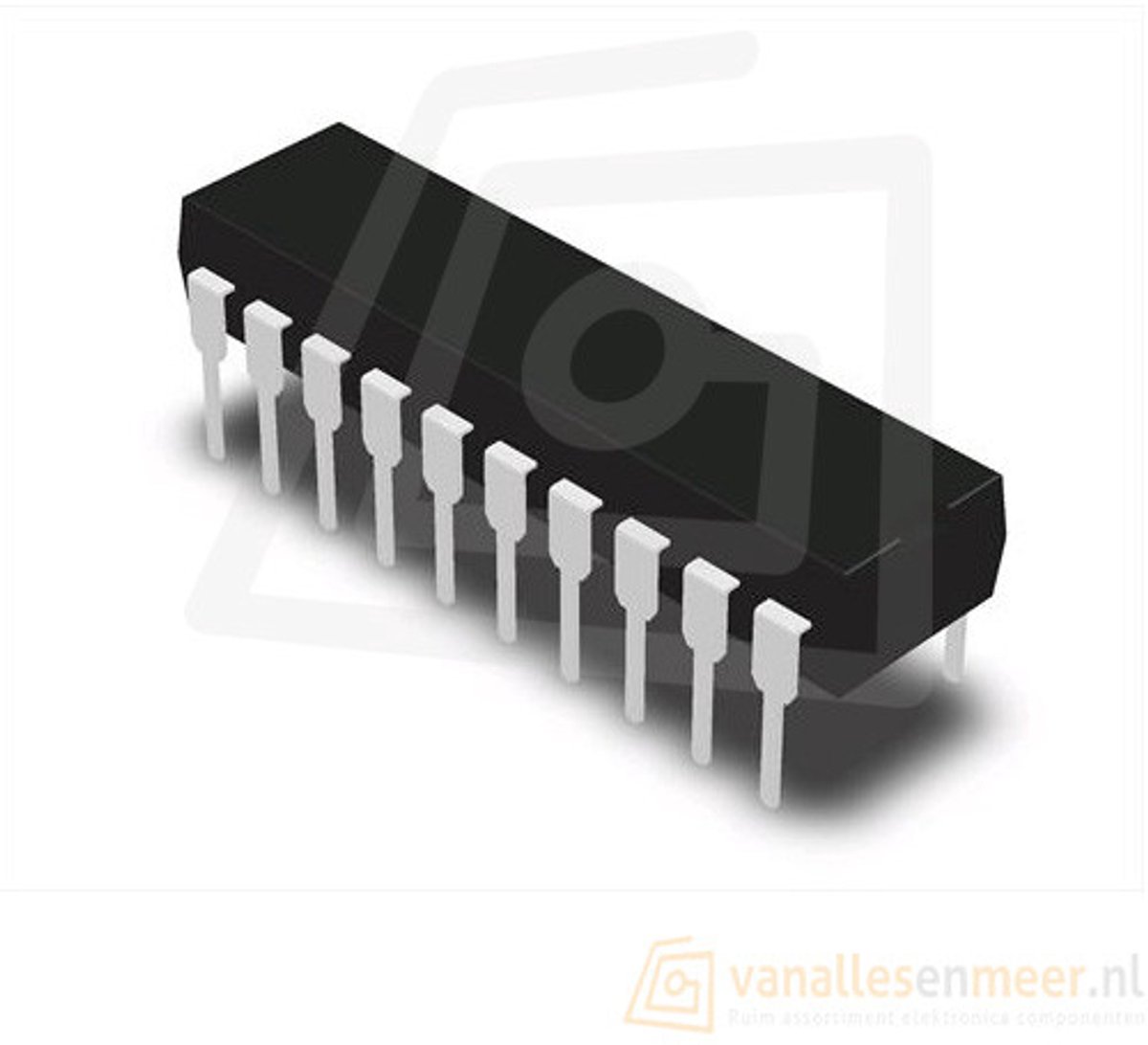

SN74HC245N 74HC245 CMOS Octal Bus Transceiver IC PDIP20 2V tot 6V
SN74HC245N octal CMOS bus transceiver in PDIP 20 met 3 state uitgangen, DIR en OE besturing. Ideaal voor bidirectionele databus koppeling van 2V tot 6V.
De SN74HC245N is een 8 bit niet inverterende bus transceiver voor asynchrone communicatie tussen twee databussen. Met de DIR ingang kies je de richting van dataoverdracht en met OE schakel je de uitgangen actief of in hoge impedantie voor bus isolatie.
Deze IC is zeer geschikt voor databus uitbreiding in microcontroller projecten, industriële besturing, embedded systemen en reparaties van bestaande logica printen. Dankzij de HC CMOS familie werkt hij breed inzetbaar op lage en standaard logicaspanningen.
Snelle signaaloverdracht met typische propagatietijd van 12 ns
Lage ruststroom met maximaal 80 microampere ICC
3 state uitgangen voor nette busdeling zonder conflicten
Betrouwbare doorsteek montage in PDIP 20 behuizing
Bidirectionele databus tussen twee digitale systemen
Niveau en buskoppeling tussen 3,3V en 5V logica binnen het voedingsbereik
I O bus uitbreiding voor controllers en randapparatuur
Onderhoud en vervanging in bestaande 74HC ontwerpen
Type IC octal bus transceiver niet inverterend
Logica familie HC CMOS
Aantal kanalen 8 bit
Output type 3 state
Richtingsbesturing via DIR
Enable besturing via OE actief laag
Aanbevolen voedingsspanning 2V tot 6V
Absolute maximale voedingsspanning min 0,5V tot plus 7V
Continue uitgangsstroom maximaal plus of min 35mA
Uitgangsdrive bij 5V plus of min 6mA
Typische propagatietijd 12 ns
Maximale ingangslekstroom 1 microampere
Bedrijfstemperatuur SN74HC245 min 40 graden tot plus 85 graden
Behuizing PDIP 20
Behuizing afmeting nominaal 24,33 mm bij 6,35 mm
Pinout 1 DIR 2 A1 3 A2 4 A3 5 A4 6 A5 7 A6 8 A7 9 A8 10 GND 11 B8 12 B7 13 B6 14 B5 15 B4 16 B3 17 B2 18 B1 19 OE 20 VCC
1 stuk SN74HC245N 74HC245 CMOS Octal Bus Transceiver IC PDIP20
