Productomschrijving
De SN74HC04N is een betrouwbare CMOS logic IC met zes afzonderlijke inverterpoorten. Elke poort zet het ingangssignaal om naar het inverse uitgangssignaal en is daardoor ideaal voor digitale signaalomkering in besturingen en embedded projecten.
Deze uitvoering in PDIP 14 is zeer praktisch voor through hole montage op printplaten, servicewerk en prototyping. De SN74HC04N werkt op een brede voedingsspanning van 2 V tot 6 V en is inzetbaar in zowel 3V3 als 5V logicaomgevingen binnen de datasheetgrenzen.
Belangrijkste voordelen
Zes onafhankelijke inverterkanalen in een enkele IC voor compacte ontwerpen.
Breed voedingsbereik van 2 V tot 6 V voor flexibele toepassing in digitale schakelingen.
Snelle schakeling met typische propagatietijd van 9 ns bij 4,5 V en 8 ns bij 6 V.
Lage ruststroom met typische ICC van 2 microampere bij 6 V.
Toepassingen
Inverteren van digitale signalen in controllers en logica ketens.
Kloksignalen inverteren voor timing en synchronisatie.
Schakel en besturingstoepassingen in reparatie, onderwijs en prototyping.
Technische specificaties
Type IC CMOS hex inverter
Aantal poorten 6
Logische functie Y is niet A

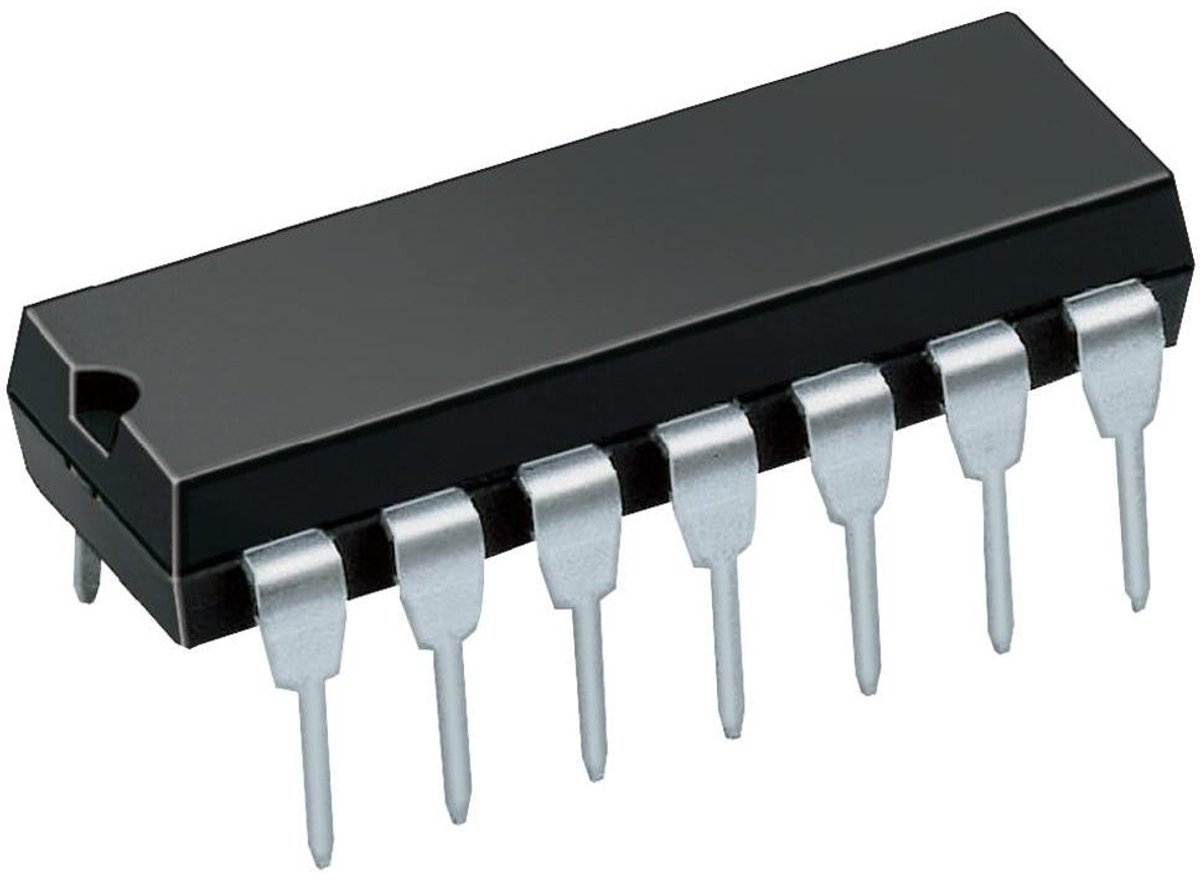

Behuizing PDIP 14
Montage through hole
Aanbevolen voedingsspanning 2 V tot 6 V
Absolute maximale voedingsspanning min 0,5 V tot plus 7 V
Bedrijfstemperatuur SN74HC04 min 40 graden tot plus 85 graden
Uitgangsstroom absoluut maximaal per uitgang plus of min 25 mA
Continue stroom via VCC of GND absoluut maximaal plus of min 50 mA
Typische propagatietijd 9 ns bij 4,5 V en 8 ns bij 6 V
Maximale propagatietijd bij 25 graden 19 ns bij 4,5 V en 16 ns bij 6 V
Typische supply current ICC 2 microampere bij 6 V
Maximale ICC 20 microampere bij 6 V
Ingangscapaciteit typisch 3 pF en maximaal 10 pF
Pinout 1 is 1A 2 is 1Y 3 is 2A 4 is 2Y 5 is 3A 6 is 3Y 7 is GND 8 is 4Y 9 is 4A 10 is 5Y 11 is 5A 12 is 6Y 13 is 6A 14 is VCC
Inhoud van de verpakking
1 stuk SN74HC04N 74HC04 7404 CMOS HEX INVERTER IC PDIP 14
