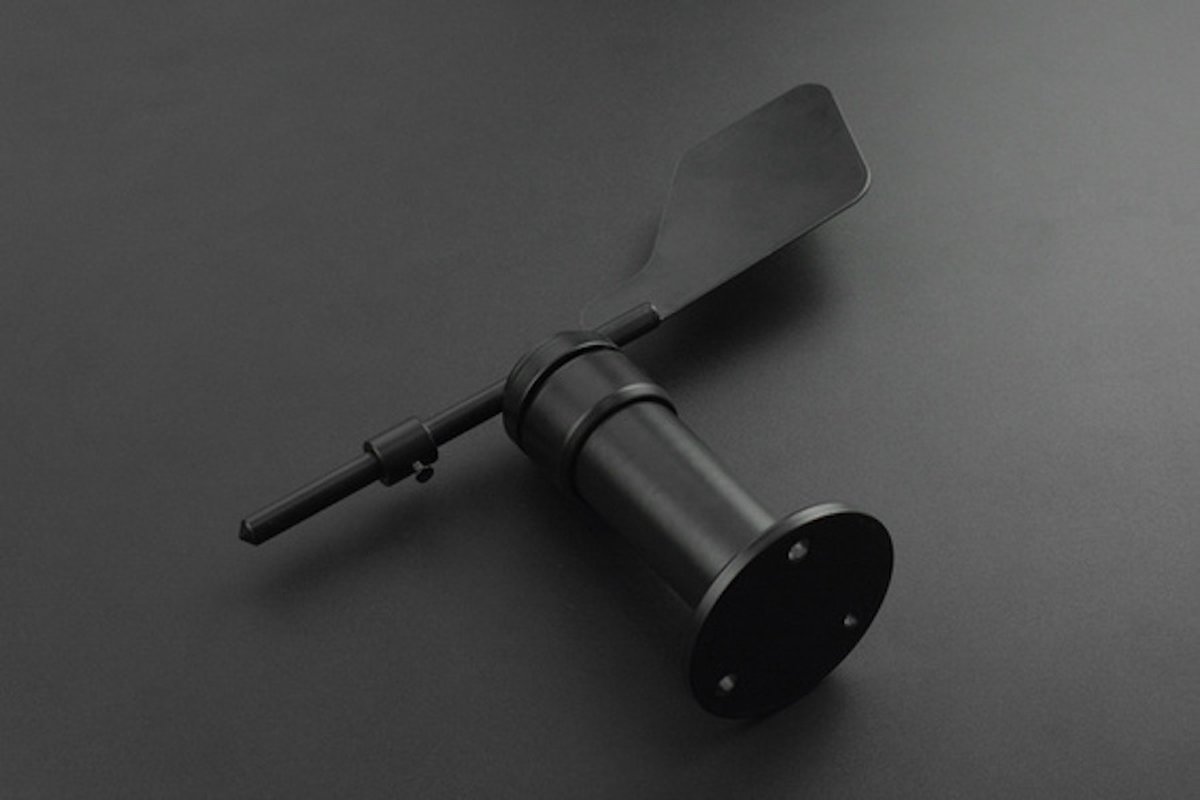

RS485 Windvaanrichtingsensor wind richting wijzer SEN0482

RS485 Windvaanrichtingsensor wind richting wijzer SEN0482 De windrichtingsensor (ook wel windvaan genoemd) is een professioneel meteorologisch instrument dat wordt gebruikt om de horizontale windrichting te meten. Het integreert een hallsensor binnenin. De behuizing en windvaan zijn gemaakt van aluminiumlegering en gebruiken een speciaal precisiegietproces, met een kleine maattolerantie en een hoge oppervlaktenauwkeurigheid. Het interne circuit van de sensor is beschermd, waardoor de sensor de eigenschappen van hoge sterkte, weersbestendigheid, anti-corrosie en waterbestendigheid heeft. De kabelconnector gebruikt een corrosiebestendige militaire plug die de lange levensduur van het product garandeert.
Een windrichtingsensor met lage traagheid wordt gebruikt om de windrichting te detecteren. Wanneer de windrichting verandert, draait de staartvleugel om de asmagneet aan te drijven om door de as te draaien, waardoor nauwkeurige windrichtinginformatie wordt verkregen. Het kan de 16 natuurlijke windrichtingen detecteren. Deze sensor met hoge kostenprestaties kan op grote schaal worden gebruikt in meteorologie, oceaan, milieu, luchthavens, havens, laboratoria, industrie, landbouw en transport.


Hoe werkt een windvaan?
1. Windvaan: De neus van de vaan wijst altijd in de windrichting. Dit komt doordat de wind een kracht uitoefent op het platte oppervlak van de vaan, waardoor deze roteert totdat deze is uitgelijnd met de windrichting.
2. Signaalconversie: Aan de schoep is een potentiometer of een magnetische sensor bevestigd. Dit apparaat zet de rotatiebeweging van de schoep om in een elektrisch signaal.
3. Signaalverwerking: Het elektrische signaal wordt vervolgens verwerkt om de windrichting te bepalen.

Aansluitschema van RS485-windrichtingsensor, RS485-naar-UART-signaaladaptermodule en Arduino Uno




Maatdiagram van RS485-windvaan Functies

• Hoge meetnauwkeurigheid, snelle respons en goede uitwisselbaarheid
• Eenvoudig te installeren en te bedienen
• Hoge gevoeligheid: startwindsnelheid ≤ 0,3 m/s
• Geschikt voor verschillende zware omstandigheden, sterke windbestendigheid

Specificatie

• Meetbereik: 16 richtingen en windrichting van 360°
• Opstartwindsnelheid: 0,3 m/s
• Kabellengte: 2,5 m/8,20"
• Voedingsspanning: 7-24V
• Communicatieprotocol: RS485-interface Modbus-protocol

Documenten

• Productwiki
• Bibliotheek (Github)

Verzendlijst

• RS485 Windrichtingzender x1
• 2,5m draad x1
