EAN: 9507883455299

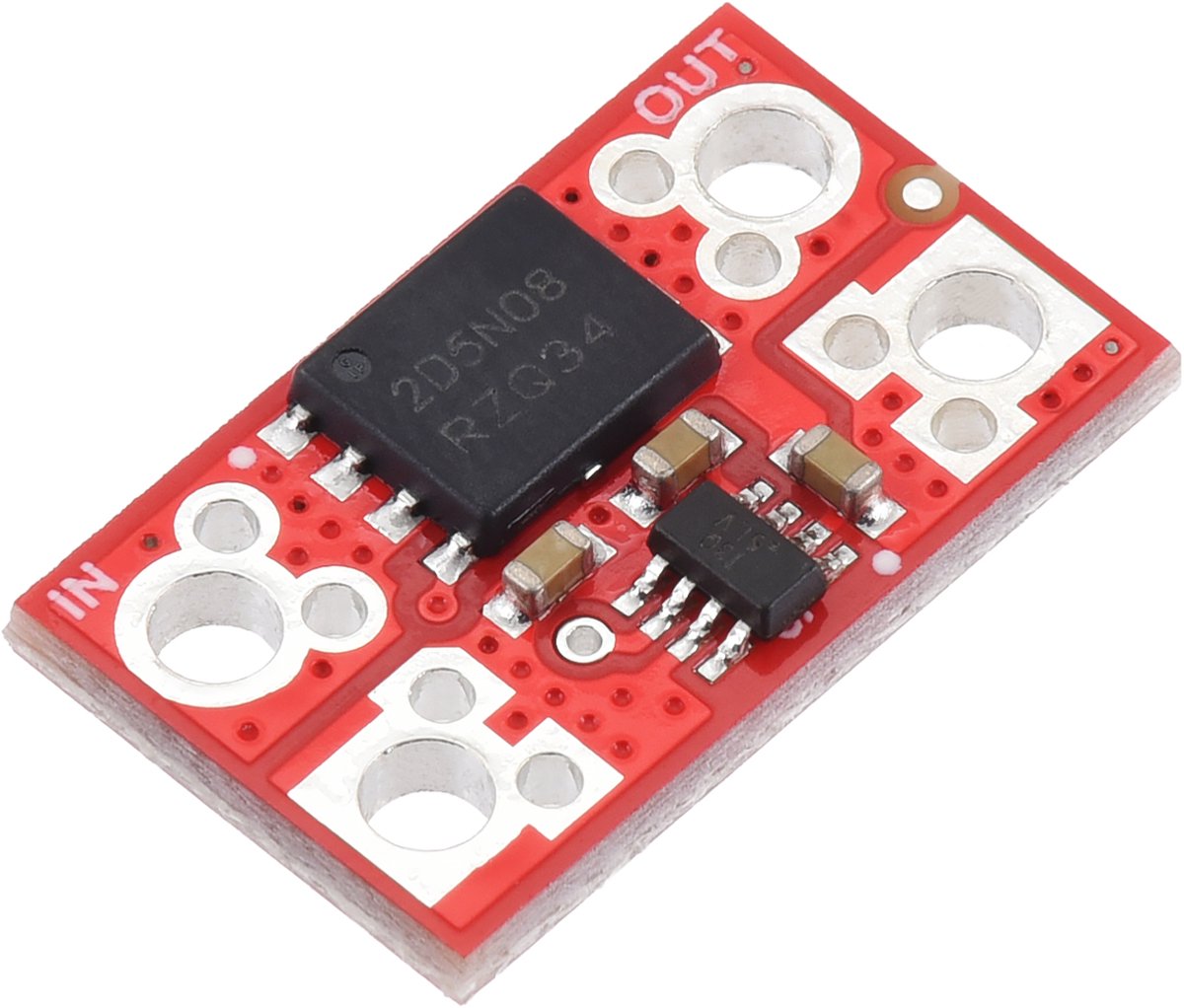

De Pololu Reverse Voltage Protector 5359 is een compacte beveiligingsmodule die je tussen voeding en belasting plaatst om schade door verkeerd aangesloten voedingsspanning te voorkomen. Deze uitvoering beschermt tegen negatieve spanningen tot min 75V en heeft een absolute maximumspanning van 80V. De module is bedoeld voor toepassingen waar een lage spanningsval en hoge stroom belangrijk zijn.
Deze versie blokkeert geen reverse current. Daardoor is hij juist geschikt voor systemen waarbij energie terug de voeding in mag lopen, zoals batterijgevoede motorregelingen en andere toepassingen met teruglevering. De module gebruikt een AP74502HQ reverse voltage protection controller in combinatie met een N channel MOSFET.
De werkspanning ligt op 4V tot 75V en na het opstarten blijft de module werken tot 3,2V. De VIN padweerstand is ongeveer 3 mΩ, waardoor stromen tot circa 17A continu en tot circa 40A gedurende enkele seconden mogelijk zijn.
De module beschermt tegen omgekeerde polariteit tot min 75V. Hij werkt van 4V tot 75V en blijft na opstarten actief tot 3,2V. De maximale continue stroom is 17A. De MOSFET on resistance is kleiner dan 3 mΩ. Reverse current blocking is niet aanwezig. Het compacte formaat maakt deze print geschikt voor inbouw in veel elektronica en voedingsprojecten.
Merk: Pololu
Productnummer: 5359
Type: Reverse Voltage Protector
Werkspanning: 4V tot 75V
Minimale spanning na opstarten: 3,2V
Bescherming tegen negatieve spanning: tot min 75V
Absolute maximumspanning: 80V
Maximale continue stroom: 17A
Piekstroom kortstondig: circa 40A
Weerstand VIN pad: circa 3 mΩ
Reverse current blocking: nee
Controller: AP74502HQ
Afmetingen: 0,435 x 0,7 x 0,11 inch
Afmetingen circa: 11,0 x 17,8 x 2,8 mm
Gewicht: 0,7 g
PCB dev code: rvp03b
De voeding sluit je aan op VIN en GND. De belasting sluit je aan op VOUT en GND. Als de voeding correct is aangesloten, wordt de spanning doorgelaten naar de uitgang. Bij omgekeerde polariteit wordt de uitgang beschermd en gaat de verkeerde spanning niet door naar de belasting. De grotere through holes zijn geschikt voor 5 mm terminal blocks of voor draden tot 14 AWG. De kleinere gaten passen op standaard 2,54 mm headers.
Deze Pololu reverse voltage protector is geschikt voor voedingen, accuprojecten, motorregelingen, robotica, industriële elektronica en andere toepassingen waar verkeerd om aansluiten schade kan veroorzaken. Omdat reverse current niet wordt geblokkeerd, is dit model extra interessant voor systemen waarbij energie terug de voeding in moet kunnen stromen.
1 x Pololu Reverse Voltage Protector 4V tot 75V 17A met productnummer 5359.
Nee. Deze uitvoering blokkeert geen reverse current. Daardoor is hij geschikt voor toepassingen waarbij energie terug de voeding in mag lopen.
De module werkt van 4V tot 75V en kan na opstarten blijven werken tot 3,2V. De absolute maximumspanning is 80V.
Pololu geeft ongeveer 17A continue stroom op en ongeveer 40A voor enkele seconden. De werkelijke stroom hangt ook af van koeling, bedrading en toepassing.
De ingang van de voeding gaat naar VIN en GND. De belasting sluit je aan op VOUT en GND. Bij correcte polariteit gaat de spanning door, bij omgekeerde polariteit blijft de belasting beschermd.
Ja. Aan de onderzijde zijn pads aanwezig voor een optionele SMB formaat TVS diode over VIN en GND.
Ook bij Amazon
Vergelijk de prijs op Amazon.nl
We mailen je binnen 24 uur een antwoord over de Reverse Voltage Protector 4V tot 75V 17A Pololu 5359. Geen verkooppraat.
De Pololu Reverse Voltage Protector 5359 is een compacte beveiligingsmodule die je tussen voeding en belasting plaatst om schade door verkeerd aangesloten voedingsspanning te voorkomen. Deze uitvoering beschermt tegen negatieve spanningen tot min 75V en heeft een absolute maximumspanning van 80V. De module is bedoeld voor toepassingen waar een lage spanningsval en hoge stroom belangrijk zijn.
Deze versie blokkeert geen reverse current. Daardoor is hij juist geschikt voor systemen waarbij energie terug de voeding in mag lopen, zoals batterijgevoede motorregelingen en andere toepassingen met teruglevering. De module gebruikt een AP74502HQ reverse voltage protection controller in combinatie met een N channel MOSFET.
De werkspanning ligt op 4V tot 75V en na het opstarten blijft de module werken tot 3,2V. De VIN padweerstand is ongeveer 3 mΩ, waardoor stromen tot circa 17A continu en tot circa 40A gedurende enkele seconden mogelijk zijn.
De module beschermt tegen omgekeerde polariteit tot min 75V. Hij werkt van 4V tot 75V en blijft na opstarten actief tot 3,2V. De maximale continue stroom is 17A. De MOSFET on resistance is kleiner dan 3 mΩ. Reverse current blocking is niet aanwezig. Het compacte formaat maakt deze print geschikt voor inbouw in veel elektronica en voedingsprojecten.
Merk: Pololu
Productnummer: 5359
Type: Reverse Voltage Protector
Werkspanning: 4V tot 75V
Minimale spanning na opstarten: 3,2V
Bescherming tegen negatieve spanning: tot min 75V
Absolute maximumspanning: 80V
Maximale continue stroom: 17A
Piekstroom kortstondig: circa 40A
Weerstand VIN pad: circa 3 mΩ
Reverse current blocking: nee
Controller: AP74502HQ
Afmetingen: 0,435 x 0,7 x 0,11 inch
Afmetingen circa: 11,0 x 17,8 x 2,8 mm
Gewicht: 0,7 g
PCB dev code: rvp03b
De voeding sluit je aan op VIN en GND. De belasting sluit je aan op VOUT en GND. Als de voeding correct is aangesloten, wordt de spanning doorgelaten naar de uitgang. Bij omgekeerde polariteit wordt de uitgang beschermd en gaat de verkeerde spanning niet door naar de belasting. De grotere through holes zijn geschikt voor 5 mm terminal blocks of voor draden tot 14 AWG. De kleinere gaten passen op standaard 2,54 mm headers.
Deze Pololu reverse voltage protector is geschikt voor voedingen, accuprojecten, motorregelingen, robotica, industriële elektronica en andere toepassingen waar verkeerd om aansluiten schade kan veroorzaken. Omdat reverse current niet wordt geblokkeerd, is dit model extra interessant voor systemen waarbij energie terug de voeding in moet kunnen stromen.
1 x Pololu Reverse Voltage Protector 4V tot 75V 17A met productnummer 5359.
Nee. Deze uitvoering blokkeert geen reverse current. Daardoor is hij geschikt voor toepassingen waarbij energie terug de voeding in mag lopen.
De module werkt van 4V tot 75V en kan na opstarten blijven werken tot 3,2V. De absolute maximumspanning is 80V.
Pololu geeft ongeveer 17A continue stroom op en ongeveer 40A voor enkele seconden. De werkelijke stroom hangt ook af van koeling, bedrading en toepassing.
De ingang van de voeding gaat naar VIN en GND. De belasting sluit je aan op VOUT en GND. Bij correcte polariteit gaat de spanning door, bij omgekeerde polariteit blijft de belasting beschermd.
Ja. Aan de onderzijde zijn pads aanwezig voor een optionele SMB formaat TVS diode over VIN en GND.
