EAN: 9504342662236

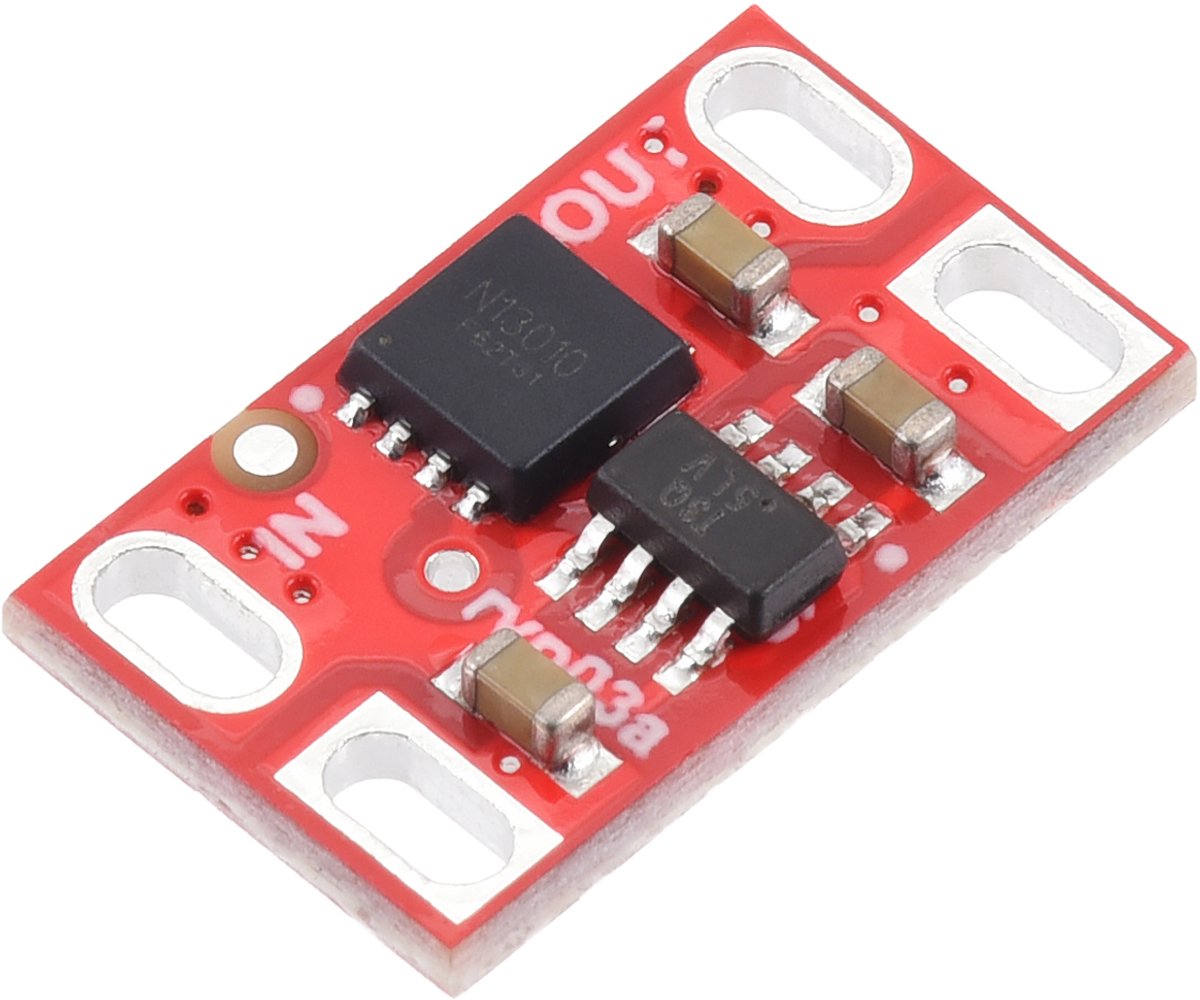

De Pololu Reverse Voltage Protector 5358 is een compacte beveiligingsmodule die je tussen voeding en belasting plaatst om aangesloten elektronica te beschermen tegen verkeerd om aangesloten voedingsspanning. Deze uitvoering beschermt tegen negatieve spanningen tot -75V en heeft een absolute maximumspanning van 80V.
Deze versie blokkeert geen reverse current. Daardoor is hij juist interessant voor toepassingen zoals batterijgevoede motorbesturing, waarbij energie terug de voeding in moet kunnen stromen. De module werkt met een AP74502HQ reverse voltage protection controller en een N channel MOSFET.
De werkspanning ligt op 4V tot 75V en na het opstarten kan de module blijven werken tot 3,2V. De weerstand in het VIN pad is ongeveer 15 mΩ, waardoor stromen tot ongeveer 8A continu en tot ongeveer 15A gedurende enkele seconden mogelijk zijn.
Beschermt belastingen tegen omgekeerde polariteit tot -75V.
Geschikt voor voedingsspanningen van 4V tot 75V.
Werkt na opstarten door tot 3,2V.
Maximale continue stroom van 8A.
Lage MOSFET on resistance van minder dan 15 mΩ.
Blokkeert geen reverse current.
Compact printformaat van 0,3 x 0,5 inch.
Geschikt voor meerdere connectoropties zoals 5 mm en 3,5 mm schroefterminals en headers.
Merk: Pololu.
Productnummer: 5358.
Type: reverse voltage protector.
Werkspanning: 4V tot 75V.
Minimale spanning na opstarten: 3,2V.
Bescherming tegen negatieve spanning: tot -75V.
Absolute maximumspanning: 80V.
Maximale continue stroom: 8A.
Piekstroom kortstondig: ongeveer 15A.
Padweerstand: minder dan 15 mΩ.
Reverse current blocking: nee.
Controller: AP74502HQ.
Afmetingen: 0,3 x 0,5 x 0,08 inch.
Afmetingen circa: 7,6 x 12,7 x 2,0 mm. Dit is omgerekend vanuit de inchmaten van Pololu.
Gewicht: 0,2 g.
PCB dev code: rvp03a.
De voeding sluit je aan op VIN en GND. De belasting wordt aangesloten op VOUT en GND. Als de voeding correct is aangesloten, wordt de spanning doorgelaten naar de uitgang. Bij omgekeerde polariteit wordt de uitgang beschermd en gaat de verkeerde spanning niet door naar de belasting.
De aansluitgaten ondersteunen verschillende connectoropties, waaronder 5 mm terminal blocks, 3,5 mm terminal blocks, 0,2 inch headers en 0,1 inch headers. Daardoor is deze module bruikbaar in zowel prototypes als vaste installaties.
Deze Pololu reverse voltage protector is ideaal voor voedingen, embedded systemen, batterijprojecten, motorsturingen, robotica, industriële elektronica en andere toepassingen waar omgekeerde polariteit schade kan veroorzaken. Omdat reverse current niet wordt geblokkeerd, is deze uitvoering extra geschikt voor systemen waarbij energie terug de voeding in moet kunnen lopen.
1 x Pololu Reverse Voltage Protector 4V 75V 8A met productnummer 5358.
Nee, deze versie blokkeert geen reverse current. Daardoor is hij geschikt voor toepassingen waarbij energie terug de voeding in mag stromen.
De module werkt van 4V tot 75V en kan na opstarten blijven werken tot 3,2V. De absolute maximumspanning is 80V.
Pololu geeft ongeveer 8A continue stroom op en ongeveer 15A voor enkele seconden. De werkelijke stroom hangt ook af van koeling, bedrading en toepassing.
De ingang van de voeding gaat naar VIN en GND. De belasting sluit je aan op VOUT en GND. Bij correcte polariteit gaat de spanning door, bij omgekeerde polariteit blijft de belasting beschermd.
Ja, aan de onderzijde zijn pads aanwezig voor een optionele SMB formaat TVS diode over VIN en GND.
