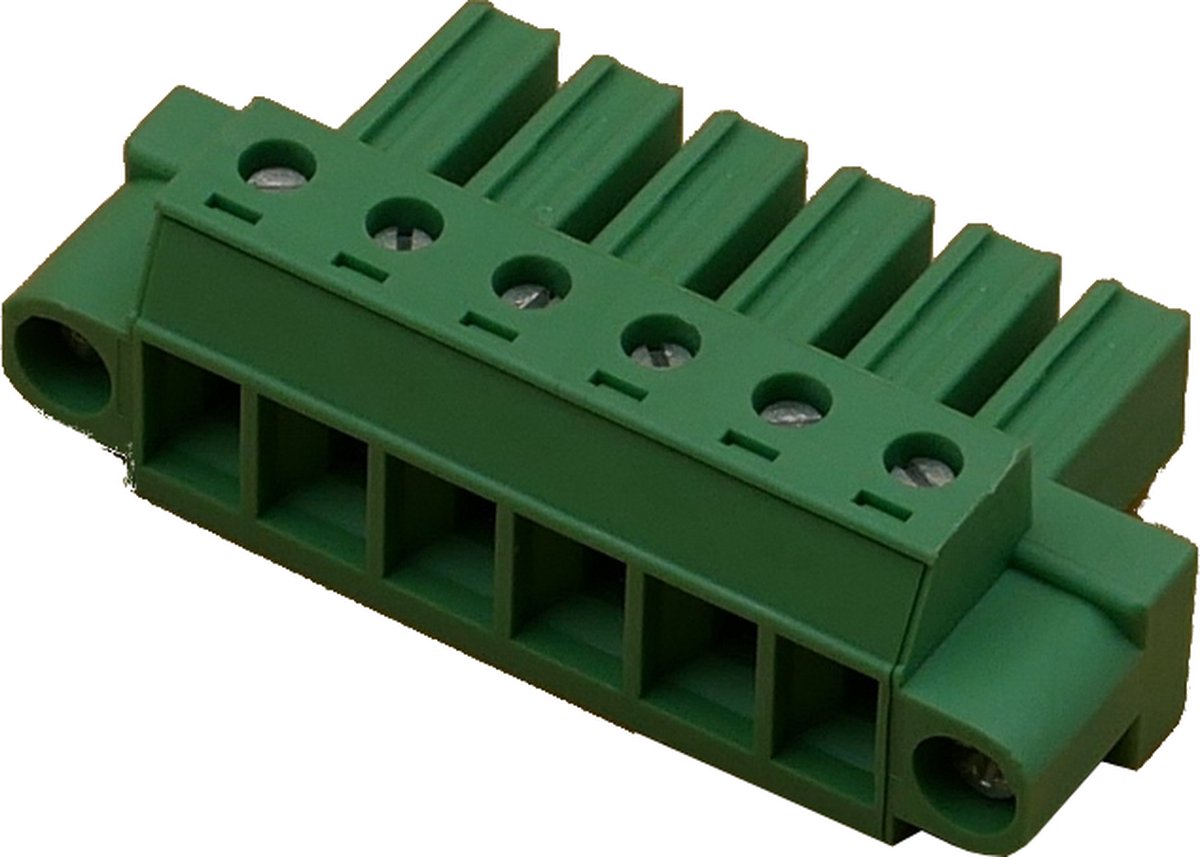

Printplaatconnector - PC 4/ 6-STF-7,62 - 1828281

Phoenix contact printplaatconnectoren - PC 4/ 6-STF-7,62

Printconnectoren, nominale doorsnede: 4 mm2, kleur: groen, nominale stroom: 20 A, nominale spanning (III/2): 630 V, contactoppervlak: tin, soort contact: bus, aantal potentialen: 6, aantal rijen: 1, aantal polen: 6, aantal aansluitingen: 6, artikelfamilie: PC 4/..-STF, rastermaat: 7,62 mm, aansluitmethode: Schroefaansluiting met kooilifttechniek, schroefaanzetvorm: L lengtesleuf, aansluitrichting ader/printplaat: 0 °, vergrendelingshaak: - Vergrendelingshaak, steeksysteem: POWER COMBICON 4, Vergrendeling: schroefvergrendeling, bevestigingsmethode: schroefflens

• Eigenschappen

nominale stroom IN 20 A
nominale spanning UN 630 V
Contactweerstand 0,5 mΩ
Nominale spanning (III/3) 400 V
teststootspanning (III/3) 6 kV
nominale spanning (III/2) 630 V
teststootspanning (III/2) 6 kV
Nominale spanning (II/2) 1000 V
teststootspanning (II/2) 6 kV

• Aansluittechniek

bouwvorm standaard
Connectorsysteem COMBICON PC 4
nominale aderdoorsnede 4 mm²
Type contactaansluiting Bus
Vergrendeling
Type vergrendeling Schroefvergrendeling
Type bevestiging Schroefflens
Aanhaalmoment 0,3 Nm ... 0,7 Nm

• Aderaansluiting

Aansluitmethode Schroefaansluiting met kooilifttechniek
aansluitrichting ader/printplaat 0 °
Aderdoorsnede massief 0,2 mm² ... 4 mm²
Aderdoorsnede soepel 0,2 mm² ... 4 mm²
Aderdoorsnede AWG 24 ... 10
aderdoorsnede soepel met adereindhuls zonder kunststofhuls 0,25 mm² ... 4 mm²
aderdoorsnede soepel met adereindhuls met kunststofhuls 0,25 mm² ... 4 mm²
2 massieve aders met dezelfde doorsnede 0,2 mm² ... 2,5 mm²
2 soepele aders met dezelfde doorsnede 0,2 mm² ... 1,5 mm²
2 aders met dezelfde doorsnede flexibel met adereindhuls zonder kunststofhuls 0,25 mm² ... 1,5 mm²
2 aders met dezelfde doorsnede flexibel met TWIN-adereindhuls met kunststofhuls 0,5 mm² ... 2,5 mm²
teststift a x b / diameter 3,6 mm x 3,1 mm / 3,0 mm
Striplengte 7 mm
aandrijving schroefkop Lengtesleuf (L)
Aanhaalmoment 0,5 Nm ... 0,6 Nm
