EAN: 9506339572344
De Pololu 5692 is een krachtige G2 High Power Motor Driver 24v30 CS voor het bidirectioneel aansturen van één brushed DC motor. Deze discrete MOSFET H bridge werkt op 6,5V tot 40V en is ontworpen voor toepassingen waar hoge stroom, betrouwbaarheid en compacte inbouw belangrijk zijn. Dankzij de efficiënte opbouw kan deze print tot ongeveer 30A continu leveren zonder extra heatsink onder normale omstandigheden.
Deze motor driver ondersteunt PWM tot 100 kHz en werkt met logische signalen van 1,8V tot 5,5V. Daardoor is hij goed te combineren met veel microcontrollers en besturingssystemen. In een typische toepassing zijn alleen PWM en DIR nodig, terwijl je kunt kiezen voor sign magnitude of locked antiphase aansturing. Dat maakt deze driver interessant voor robotica, voertuigen, industriële aandrijvingen en andere projecten met krachtige brushed motoren.
Een groot voordeel van de Pololu 5692 is de on board current sensor, die de motorstroom direct meet. Daarnaast beschikt de driver over actieve stroombegrenzing met een standaarddrempel van 100A, die lager instelbaar is. Dat helpt bij bescherming van motor en elektronica en geeft extra controle in veeleisende toepassingen.
De print heeft reverse voltage protection op de voedingsingang en bevat ook undervoltage shutdown en kortsluitbeveiliging. Pololu vermeldt wel expliciet dat deze print geen overtemperature protection heeft. Bij hoge belasting is het daarom belangrijk om goed op koeling, montage en ventilatie te letten.
De Pololu 5692 is groter uitgevoerd dan de lichtere G2 varianten, zodat hij de hogere stromen beter aankan. De print meet ongeveer 1,9 bij 1,7 inch en heeft montagegaten voor stevige bevestiging. Voor de hoge stroomaansluitingen zijn meerdere aansluitmogelijkheden aanwezig, waaronder grote doorvoeropeningen en ruimte voor terminal blocks. Voor de besturingssignalen gebruikt de print 0,1 inch aansluitingen, wat handig is voor prototyping en integratie in eigen elektronica.
Artikelnummer: Pololu 5692.
Productnaam: Pololu G2 High Power Motor Driver 24v30 CS.
Type: discrete MOSFET H bridge motor driver voor één brushed DC motor.
Voedingsspanning: 6,5V tot 40V absoluut maximum.
Aanbevolen veilige bovengrens: ongeveer 34V om marge te houden voor spanningspieken en ripple.
Continue uitgangsstroom: 30A per kanaal.
Piekstroom per kanaal: 100A standaard stroomlimiet, lager instelbaar.
Aantal motor kanalen: 1.
Current sense: 0,0132 V per A.
Maximale PWM frequentie: 100 kHz.
Logische spanning: 1,8V tot 5,5V.
Reverse voltage protection: ja.
Undervoltage shutdown: ja.
Kortsluitbeveiliging: ja.
Overtemperature protection: nee.
Afmetingen: 1,7 x 1,9 x 0,37 inch, ongeveer 43,2 x 48,3 x 9,4 mm.
Gewicht: 12 gram.
Montage: twee montagegaten van 0,126 inch voor nummer 4 of M3 schroeven.
De Pololu 5692 is ideaal voor zware brushed DC motoren in robotica, elektrische voertuigen, lineaire aandrijvingen, transporttoepassingen, testopstellingen en industriële automatisering. Vooral wanneer je veel stroom nodig hebt en tegelijk motorstroom wilt meten, is dit een sterke keuze.

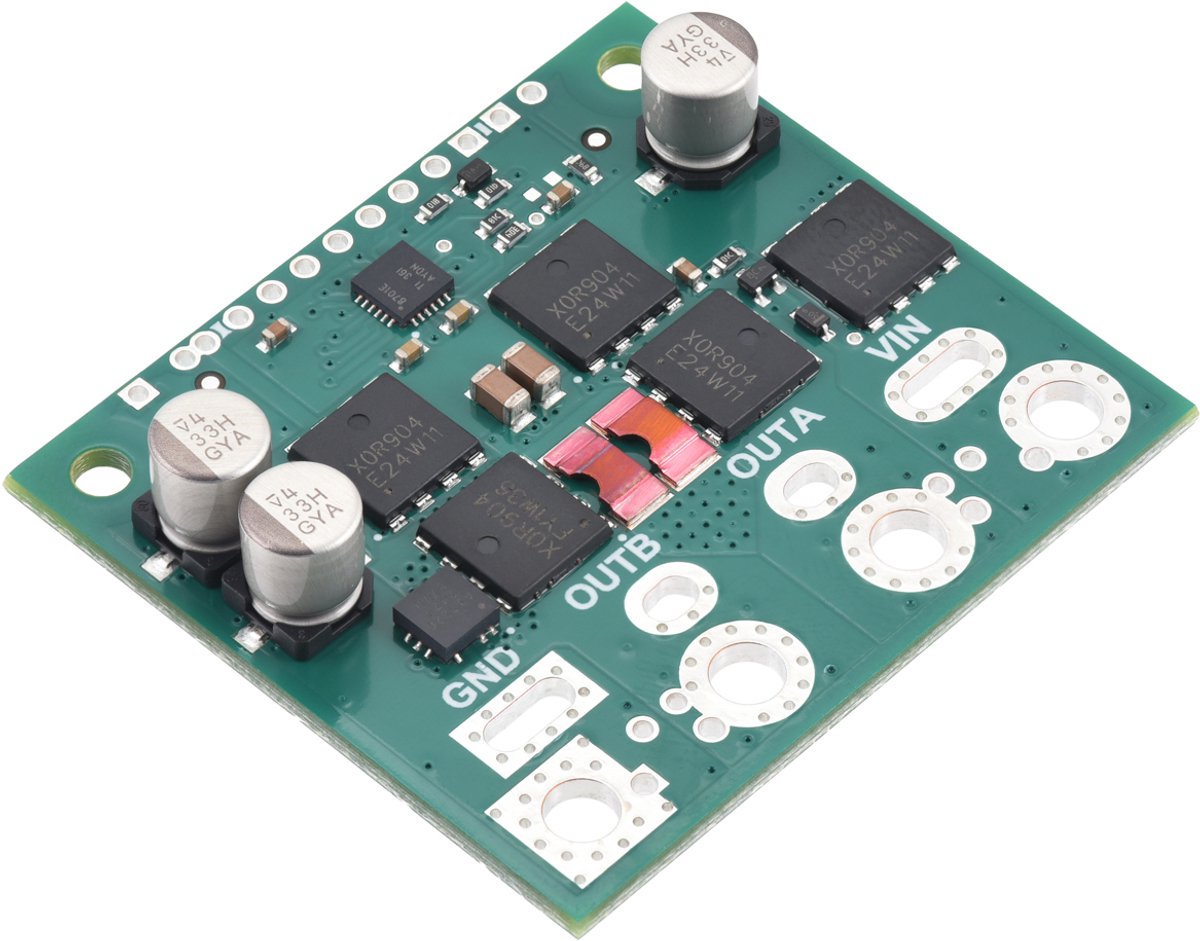

1 Pololu 5692 G2 High Power Motor Driver 24v30 CS printplaat.
Deze driver is geschikt voor één bidirectionele brushed DC motor.
Ja, de logische ingangen werken van 1,8V tot 5,5V en zijn dus geschikt voor 3,3V systemen.
Ja, de print heeft een on board current sensor die de motorstroom direct meet.
Nee, Pololu vermeldt dat deze print geen overtemperature protection heeft. Goede koeling en veilige montage blijven dus belangrijk bij zware belasting.
Het absolute maximum is 40V, maar Pololu adviseert ongeveer 34V als veilige bovengrens om marge te houden voor spanningspieken op de voedingslijn.
