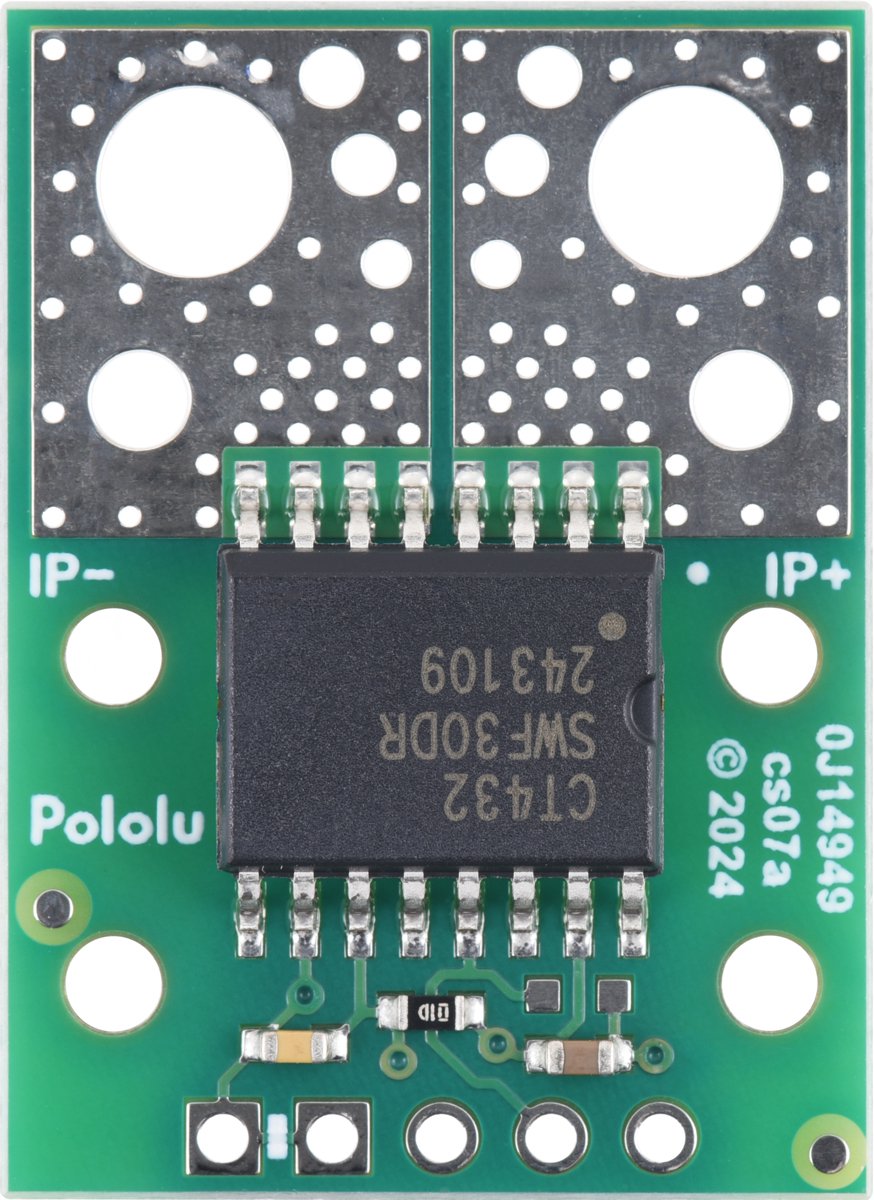

Pololu 5305 – CT432-HSWF30DR TMR Current Sensor Compact Carrier (0–30 A, 5 V)

Pololu 5305 – CT432-HSWF30DR TMR Current Sensor Compact Carrier (0–30 A, 5 V)

Wat is de Pololu 5305 CT432 Current Sensor Compact Carrier?

De Pololu 5305 is een compacte carrier voor de Allegro CT432‑HSWF30DR TMR-stroomsensor, die gebruikmaakt van XtremeSense™ tunneling magnetoresistance technologie. Deze technologie biedt hoge nauwkeurigheid en galvanische isolatie, waardoor de module perfect is voor direct meten van hoge stromingen van 0 tot 30 A met minimale verliesweerstand (slechts 1 mΩ) bij een 5 V voedingsspanning. De sensor biedt bovendien een zeer hoge bandbreedte tot 1 MHz, waardoor hij uitstekend geschikt is voor toepassingen met snel wisselende signalen of hoge dV/dt-omgevingen.

Technische specificaties

Kenmerk Specificatie Artikelnummer Pololu 5305 Sensor-IC Allegro CT432‑HSWF30DR (TMR-technologie) Meetbereik 0 – 30 A (unidirectioneel) Voedingsspanning 4,75 V – 5,5 V (nominaal 5 V) Gevoeligheid/out‑voltage 133,3 mV per ampère bij 0,5 V offset Bandbreedte Tot 1 MHz Reactietijd circa 300 ns Primaire weerstand ongeveer 1 mΩ PCB afmetingen ca. 0,8″ × 1,1″ (~20 × 28 mm), 2-lagen Electrische isolatie Ja Ideaal voor Snelle, geïsoleerde, nauwkeurige stroommetingen

Inhoud van de verpakking

• 1 × Pololu 5305 – CT432-HSWF30DR TMR Current Sensor Compact Carrier (0–30 A, 5 V)

Toepassingen van de Pololu 5305

• Hoge-precisie stroommonitoring in motorcontrollers, robotica en automatiseringsprojecten

• Energiebeheer en bewaking in IoT-apparaten en embedded systemen

• Diagnostiek en bescherming met snelle respons in schakelingen met hoge dV/dt

• Gebruik in situaties waar elektrische isolatie tussen sensor en circuits cruciaal is

• Betrouwbare wetenschappelijke of industriële stroommeting dankzij TMR-technologie
