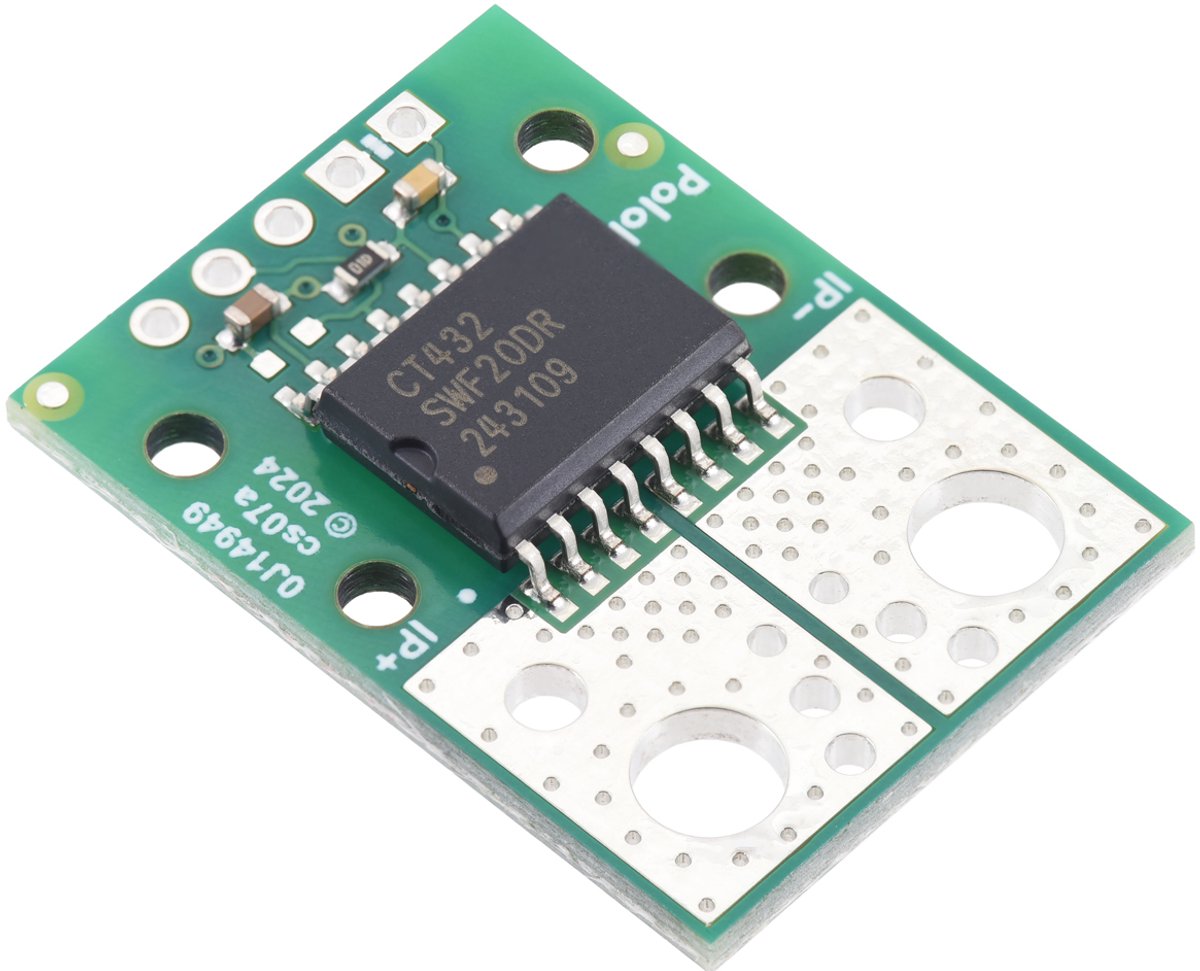

Wat is de Pololu 5304 Current Sensor Compact Carrier?

De Pololu 5304 is een compact TMR-carrierbord voor de Allegro CT432‑HSWF20DR-sensor, ontworpen voor een eenvoudige en nauwkeurige meting van 0 tot 20 A. Hij werkt op een voedingsspanning van 4,75–5,5 V, met een uitgang van 0,5 V bij 0 A en een gevoeligheid van 200 mV per ampère.

Deze module biedt galvanische isolatie en een zeer hoge bandbreedte van 1 MHz voor snelle responstijden (ca. 300 ns), waardoor hij zeer geschikt is voor toepassingen met snelle spanningsveranderingen (high dV/dt) zoals motorregelingen of schakelende voedingen . Met zijn lage primaire padweerstand (circa 1 mΩ) en compacte PCB-formaat van 0,8″ × 1,1″ op een 2-laags board, ontstaat weinig warmteverlies

Technische specificaties

Kenmerk Specificatie Artikelnummer Pololu 5304 Sensor IC Allegro CT432‑HSWF20DR Meetbereik 0 – 20 A (unidirectioneel) Voedingsspanning 4,75 V – 5,5 V (nominaal 5 V) Gevoeligheid 200 mV/A Uitgang bij 0 A 0,5 V Bandbreedte Tot ±1 MHz Reactietijd ca. 300 ns Primaire padweerstand ca. 1 mΩ Afmetingen (PCB) 0,8″ × 1,1″ (~20 × 28 mm) PCB-lagen 2‑lagen met 2‑oz koper

Inhoud van de verpakking

• 1 × Pololu 5304 – CT432‑HSWF20DR Current Sensor Compact Carrier (0–20 A, 5 V) (zonder headers)

Toepassingen van de Pololu 5304

• Nauwkeurige stroombewaking in robotica en drijfsystemen

• Hoge-snelheid meting en monitoring bij snelle spanningsveranderingen

• Efficiënt stroommanagement en batterijniveau-bewaking

• Embedded toepassingen met microcontrollers of IoT-projecten

• Bescherming en diagnostiek in industriële schakelingen
