EAN: 9505324572642

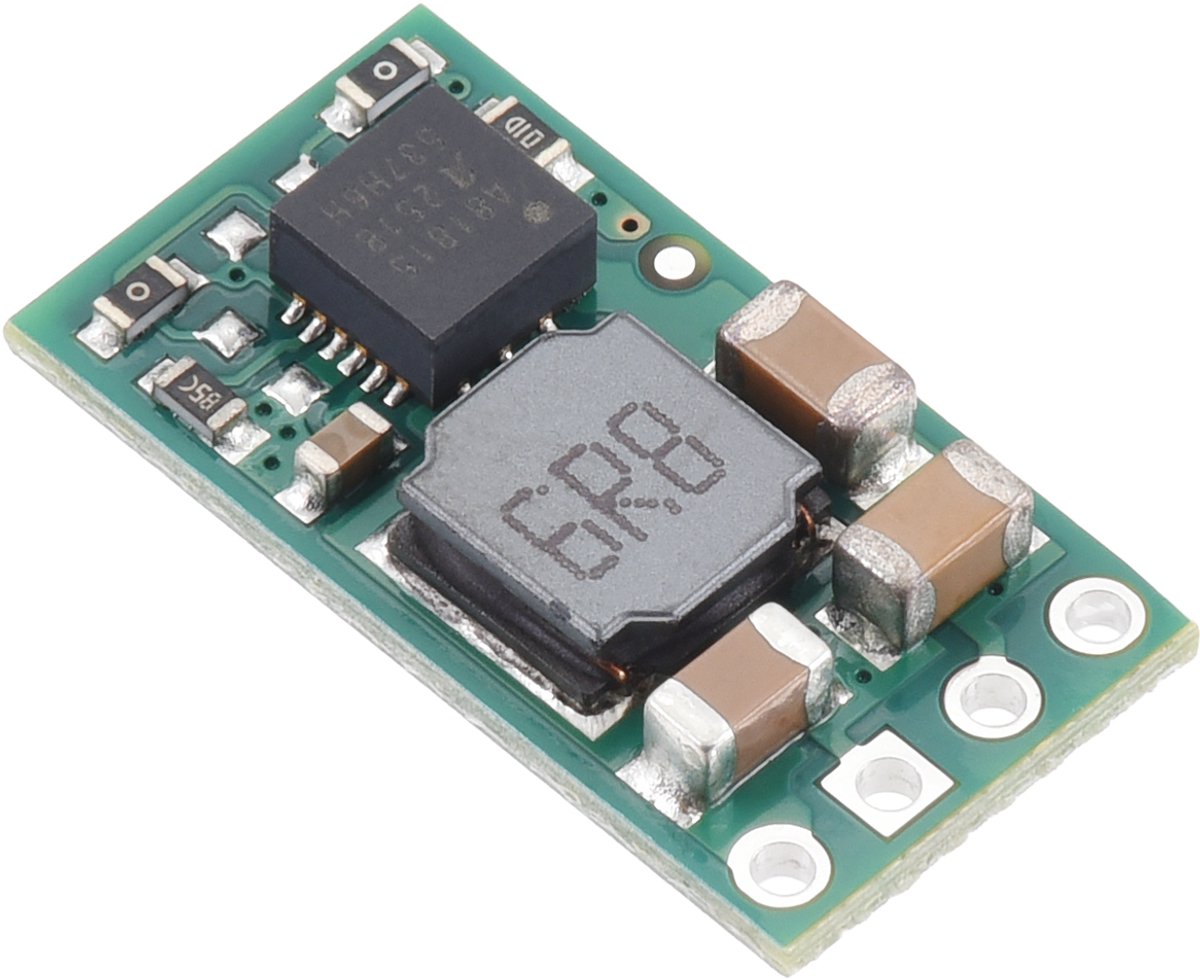

De Pololu 5267 is een compacte buck converter op basis van de APM81815. Deze step-down spanningsregelaar zet een hogere gelijkspanning efficiënt om naar een vaste uitgang van 5V. De module ondersteunt een ingangsspanning van 5,05V tot 72V en heeft een absolute maximumspanning van 80V. Door het schakelende ontwerp is deze print veel efficiënter dan een lineaire spanningsregelaar, vooral wanneer het verschil tussen ingangsspanning en uitgangsspanning groot is.
Deze uitvoering is ingesteld op een vaste uitgangsspanning van 5V met een nauwkeurigheid van 2 procent. De typische maximale continue uitgangsstroom is 1,1A bij 48V ingangsspanning, waarbij de werkelijk haalbare stroom afhangt van ingangsspanning, belasting en warmteafvoer. De typische efficiëntie ligt tussen 55 en 95 procent.
De print heeft een optionele EN aansluiting voor aan en uit schakelen of voor een eigen low-voltage cutoff. Daarnaast zijn soft-start, kortsluitbeveiliging en thermische beveiliging aanwezig. De print is opgebouwd met 4 lagen en 2 oz koper voor betere warmteafvoer. Let erop dat deze module geen ingebouwde beveiliging tegen omgekeerde polariteit heeft.
Vaste uitgangsspanning van 5V.
Ingangsspanning van 5,05V tot 72V.
Absolute maximum ingangsspanning van 80V.
Typische maximale continue uitgangsstroom van 1,1A bij 48V ingangsspanning.
Typische efficiëntie van 55 tot 95 procent.
Schakelfrequentie van ongeveer 1 MHz onder hogere belasting.
Optionele EN pin voor aan en uit schakelen of low-voltage cutoff.
Soft-start, kortsluitbeveiliging en overtemperatuurbeveiliging.
4-laags PCB met 2 oz koper.
Compact formaat van 10,2 x 19,1 x 3,2 mm.
Gewicht van 1,0 g.
Merk: Pololu
Productnummer: 5267
Model: APM81815 Step-Down Voltage Regulator Carrier, 5V Out
Type: step-down spanningsregelaar, buck converter
Uitgangsspanning: 5V vast
Uitgangsnauwkeurigheid: 2 procent
Typische maximale continue uitgangsstroom: 1,1A
Ingangsspanning: 5,05V tot 72V
Absolute maximum ingangsspanning: 80V
Typische efficiëntie: 55 tot 95 procent
Schakelfrequentie: circa 1 MHz onder hogere belasting
Maximale ruststroom: 3 mA
Typische no-load ruststroom: lager dan 0,1 mA bij hogere ingangsspanningen
Reverse voltage protection: nee
Aansluitingen: EN, VIN, GND en VOUT
Printopbouw: 4 lagen, 2 oz koper
Afmetingen: 10,2 x 19,1 x 3,2 mm
Gewicht: 1,0 g
PCB dev code: reg37b
Deze spanningsregelaar heeft vier aansluitingen: EN, VIN, GND en VOUT. VIN is de voedingsingang, VOUT is de geregelde 5V uitgang en GND is massa. De effectieve minimale ingangsspanning hangt in de praktijk ook af van de dropoutspanning en de belasting. Pololu waarschuwt daarnaast voor mogelijke LC-spikes op de ingang bij langere voedingsdraden of voedingen met hogere inductie.
Deze Pololu buck converter is geschikt voor embedded systemen, microcontrollerprojecten, industriële elektronica, voedingen, accuprojecten en besturingskasten waar een hogere DC spanning efficiënt moet worden teruggebracht naar 5V. Door het compacte formaat is deze module ook zeer bruikbaar in prototypes en toepassingen met beperkte ruimte.
1 x Pololu APM81815 Step-Down Voltage Regulator Carrier 5V Out, productnummer 5267.
Deze module verlaagt een hogere DC ingangsspanning naar een vaste 5V uitgang. Het is een schakelende step-down regelaar, ook wel buck converter genoemd.
De opgegeven ingangsspanning is 5,05V tot 72V. Pololu noemt 80V als absolute maximumspanning. De praktisch benodigde minimale ingangsspanning hangt ook af van de dropoutspanning en de belasting.
Voor deze 5V versie noemt Pololu een typische maximale continue uitgangsstroom van 1,1A bij 48V ingangsspanning. De werkelijk haalbare stroom hangt af van ingangsspanning, belasting en koeling.
Ja, de EN pin kan worden gebruikt voor aan en uit schakelen of voor een eigen low-voltage cutoff.
Nee, deze carrier heeft geen ingebouwde reverse-voltage protection.
Ook bij Amazon
Vergelijk de prijs op Amazon.nl
We mailen je binnen 24 uur een antwoord over de Pololu 5267 APM81815 Step-Down Voltage Regulator Carrier 5V Out. Geen verkooppraat.
De Pololu 5267 is een compacte buck converter op basis van de APM81815. Deze step-down spanningsregelaar zet een hogere gelijkspanning efficiënt om naar een vaste uitgang van 5V. De module ondersteunt een ingangsspanning van 5,05V tot 72V en heeft een absolute maximumspanning van 80V. Door het schakelende ontwerp is deze print veel efficiënter dan een lineaire spanningsregelaar, vooral wanneer het verschil tussen ingangsspanning en uitgangsspanning groot is.
Deze uitvoering is ingesteld op een vaste uitgangsspanning van 5V met een nauwkeurigheid van 2 procent. De typische maximale continue uitgangsstroom is 1,1A bij 48V ingangsspanning, waarbij de werkelijk haalbare stroom afhangt van ingangsspanning, belasting en warmteafvoer. De typische efficiëntie ligt tussen 55 en 95 procent.
De print heeft een optionele EN aansluiting voor aan en uit schakelen of voor een eigen low-voltage cutoff. Daarnaast zijn soft-start, kortsluitbeveiliging en thermische beveiliging aanwezig. De print is opgebouwd met 4 lagen en 2 oz koper voor betere warmteafvoer. Let erop dat deze module geen ingebouwde beveiliging tegen omgekeerde polariteit heeft.
Vaste uitgangsspanning van 5V.
Ingangsspanning van 5,05V tot 72V.
Absolute maximum ingangsspanning van 80V.
Typische maximale continue uitgangsstroom van 1,1A bij 48V ingangsspanning.
Typische efficiëntie van 55 tot 95 procent.
Schakelfrequentie van ongeveer 1 MHz onder hogere belasting.
Optionele EN pin voor aan en uit schakelen of low-voltage cutoff.
Soft-start, kortsluitbeveiliging en overtemperatuurbeveiliging.
4-laags PCB met 2 oz koper.
Compact formaat van 10,2 x 19,1 x 3,2 mm.
Gewicht van 1,0 g.
Merk: Pololu
Productnummer: 5267
Model: APM81815 Step-Down Voltage Regulator Carrier, 5V Out
Type: step-down spanningsregelaar, buck converter
Uitgangsspanning: 5V vast
Uitgangsnauwkeurigheid: 2 procent
Typische maximale continue uitgangsstroom: 1,1A
Ingangsspanning: 5,05V tot 72V
Absolute maximum ingangsspanning: 80V
Typische efficiëntie: 55 tot 95 procent
Schakelfrequentie: circa 1 MHz onder hogere belasting
Maximale ruststroom: 3 mA
Typische no-load ruststroom: lager dan 0,1 mA bij hogere ingangsspanningen
Reverse voltage protection: nee
Aansluitingen: EN, VIN, GND en VOUT
Printopbouw: 4 lagen, 2 oz koper
Afmetingen: 10,2 x 19,1 x 3,2 mm
Gewicht: 1,0 g
PCB dev code: reg37b
Deze spanningsregelaar heeft vier aansluitingen: EN, VIN, GND en VOUT. VIN is de voedingsingang, VOUT is de geregelde 5V uitgang en GND is massa. De effectieve minimale ingangsspanning hangt in de praktijk ook af van de dropoutspanning en de belasting. Pololu waarschuwt daarnaast voor mogelijke LC-spikes op de ingang bij langere voedingsdraden of voedingen met hogere inductie.
Deze Pololu buck converter is geschikt voor embedded systemen, microcontrollerprojecten, industriële elektronica, voedingen, accuprojecten en besturingskasten waar een hogere DC spanning efficiënt moet worden teruggebracht naar 5V. Door het compacte formaat is deze module ook zeer bruikbaar in prototypes en toepassingen met beperkte ruimte.
1 x Pololu APM81815 Step-Down Voltage Regulator Carrier 5V Out, productnummer 5267.
Deze module verlaagt een hogere DC ingangsspanning naar een vaste 5V uitgang. Het is een schakelende step-down regelaar, ook wel buck converter genoemd.
De opgegeven ingangsspanning is 5,05V tot 72V. Pololu noemt 80V als absolute maximumspanning. De praktisch benodigde minimale ingangsspanning hangt ook af van de dropoutspanning en de belasting.
Voor deze 5V versie noemt Pololu een typische maximale continue uitgangsstroom van 1,1A bij 48V ingangsspanning. De werkelijk haalbare stroom hangt af van ingangsspanning, belasting en koeling.
Ja, de EN pin kan worden gebruikt voor aan en uit schakelen of voor een eigen low-voltage cutoff.
Nee, deze carrier heeft geen ingebouwde reverse-voltage protection.
