EAN: 9508455836348

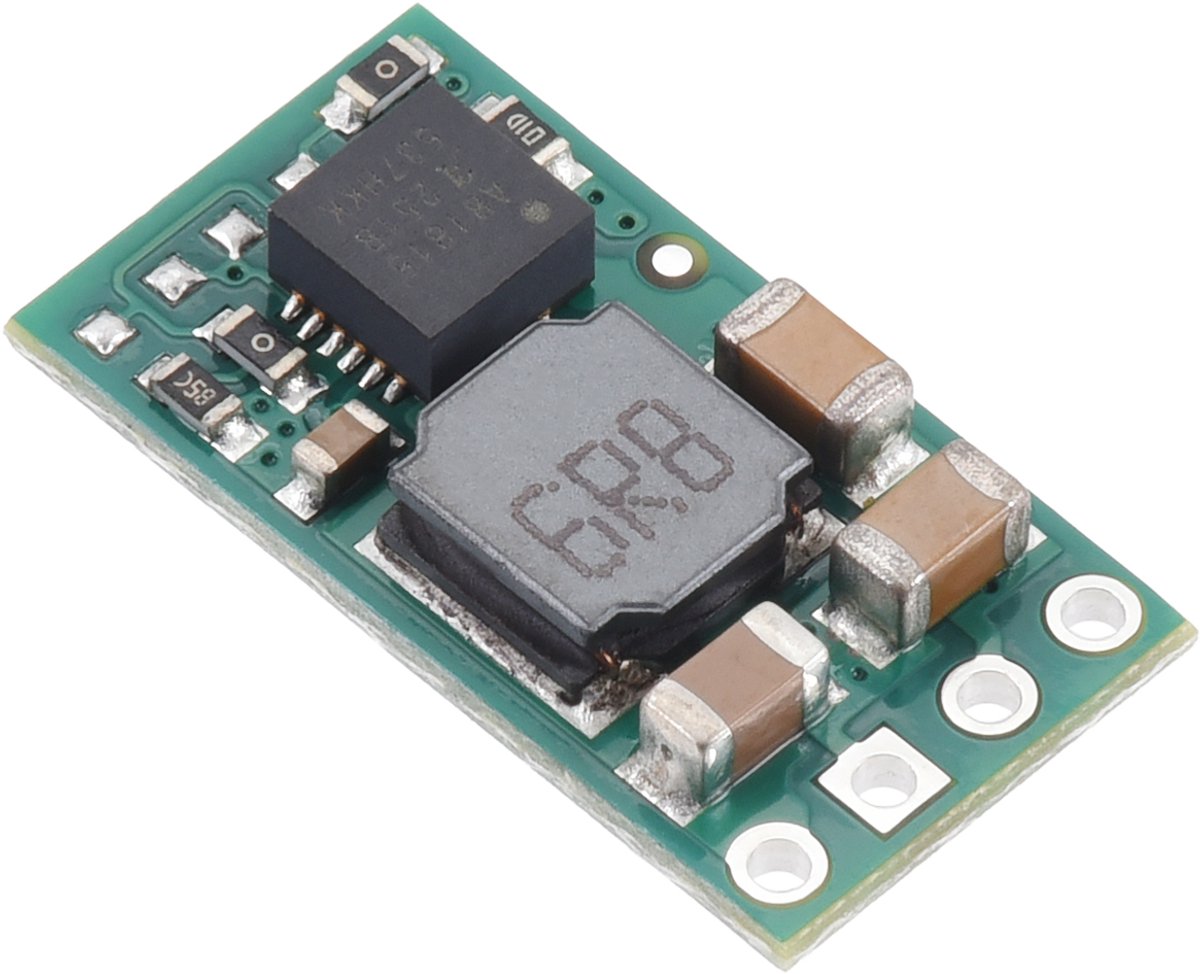

De Pololu 5266 is een compacte buck converter op basis van de APM81815. Deze step-down spanningsregelaar zet een hogere gelijkspanning efficiënt om naar een vaste uitgang van 3,3V. De module ondersteunt een ingangsspanning van 5V tot 72V en heeft een absolute maximumspanning van 80V. Door het schakelende ontwerp is deze print veel efficiënter dan een lineaire spanningsregelaar, vooral wanneer het verschil tussen ingangsspanning en uitgangsspanning groot is.
Deze uitvoering is ingesteld op een vaste uitgangsspanning van 3,3V met een nauwkeurigheid van 2 procent. De typische maximale continue uitgangsstroom ligt rond 1,1A bij 48V ingangsspanning, maar de werkelijk haalbare stroom hangt af van ingangsspanning, belasting, omgevingstemperatuur en koeling. De typische efficiëntie ligt tussen 50 en 90 procent.
De print heeft een EN aansluiting voor aan en uit schakelen of voor een eigen low-voltage cutoff. Daarnaast zijn soft-start, kortsluitbeveiliging en thermische beveiliging aanwezig. De print is opgebouwd met 4 lagen en 2 oz koper voor betere warmteafvoer. Let erop dat deze module geen ingebouwde beveiliging tegen omgekeerde polariteit heeft.
Vaste uitgangsspanning van 3,3V.
Ingangsspanning van 5V tot 72V.
Absolute maximum ingangsspanning van 80V.
Typische maximale continue uitgangsstroom van 1,1A.
Typische efficiëntie van 50 tot 90 procent.
Schakelfrequentie van ongeveer 1 MHz onder hogere belasting.
Typische ruststroom zonder belasting van minder dan 0,1 mA.
EN pin voor aan en uit schakelen of low-voltage cutoff.
Soft-start, kortsluitbeveiliging en overtemperatuurbeveiliging.
Compact formaat van 10,2 x 19,1 x 3,2 mm.
Gewicht van 1,0 g.
Merk: Pololu
Productnummer: 5266
Model: APM81815 Step-Down Voltage Regulator Carrier, 3.3V Out
Type: step-down spanningsregelaar, buck converter
Uitgangsspanning: 3,3V vast
Uitgangsnauwkeurigheid: 2 procent
Ingangsspanning: 5V tot 72V
Absolute maximum ingangsspanning: 80V
Typische maximale continue uitgangsstroom: 1,1A
Typische efficiëntie: 50 tot 90 procent
Schakelfrequentie: circa 1 MHz onder hogere belasting
Ruststroom zonder belasting: minder dan 0,1 mA typisch
Aansluitingen: EN, VIN, GND en VOUT
Rastermaat aansluitingen: 2,54 mm
Printopbouw: 4 lagen, 2 oz koper
Afmetingen: 10,2 x 19,1 x 3,2 mm
Gewicht: 1,0 g
Deze Pololu buck converter is geschikt voor embedded systemen, microcontrollerprojecten, industriële elektronica, voedingen, accuprojecten en besturingskasten waar een hogere DC spanning efficiënt moet worden teruggebracht naar 3,3V. Door het compacte formaat is deze module ook zeer bruikbaar in prototypes en toepassingen met beperkte ruimte.
1 x Pololu APM81815 Step-Down Voltage Regulator Carrier 3.3V Out, productnummer 5266.
Deze module verlaagt een hogere DC ingangsspanning naar een vaste 3,3V uitgang. Het is een schakelende step-down regelaar, ook wel buck converter genoemd.
De aanbevolen ingangsspanning is 5V tot 72V. Pololu noemt 80V als absolute maximumspanning, maar normaal gebruik hoort binnen het opgegeven werkbereik te blijven.
Voor deze 3,3V versie noemt Pololu een typische maximale continue uitgangsstroom van 1,1A bij 48V ingangsspanning. De werkelijk haalbare stroom hangt af van ingangsspanning, belasting en koeling.
Ja, de EN pin kan worden gebruikt voor aan en uit schakelen of voor een eigen low-voltage cutoff. De regelaar is standaard ingeschakeld.
Nee, deze carrier heeft geen ingebouwde reverse-voltage protection.
