EAN: 9501436253912
De Pololu 3729 TPS2116 Power Multiplexer Carrier is ontworpen om zonder merkbare onderbreking te schakelen tussen twee voedingsbronnen. De module blokkeert reverse current naar beide ingangen en voorkomt het spanningsverlies dat je normaal krijgt bij diode OR schakelingen, omdat elke ingang via een interne MOSFET wordt geschakeld. Daardoor is deze print zeer geschikt voor projecten die moeten kunnen wisselen tussen USB voeding en een externe voedingsbron.
Deze 3729 uitvoering is de non-USB priority versie. Dat betekent dat de VBUS lijn van de USB Type C connector is verbonden met VIN2, terwijl de externe of niet-USB voeding op VIN1 in prioriteitsmodus de voorkeursbron is. Standaard staat de module in autoswitching mode en kiest hij automatisch de ingang met de hoogste spanning.

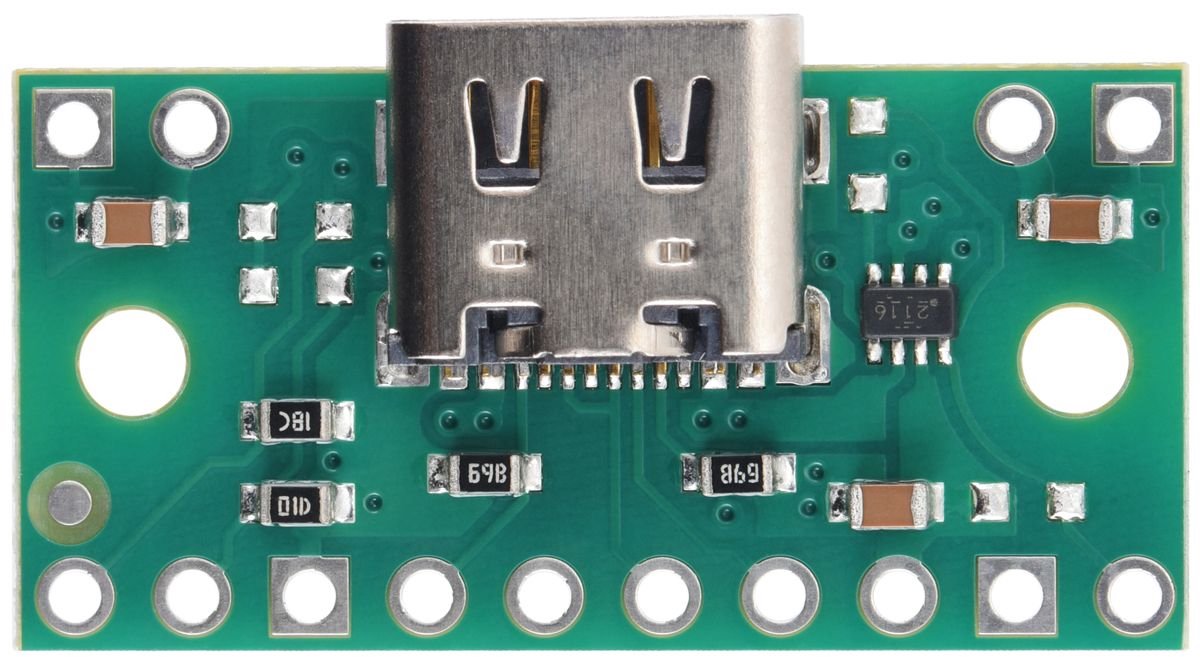

De print breekt alle belangrijke signalen uit naar pinnen met 2,54 mm raster. Naast VIN1, VIN2, VOUT en GND zijn ook MODE, PR1 en ST beschikbaar, plus de USB 2.0 datasignalen D+ en D− en de USB-C configuratiekanalen CC1 en CC2. De USB C poort is standaard als power sink en upstream-facing port ingesteld via 5,11 kΩ pull-down weerstanden op CC1 en CC2.
Automatische omschakeling tussen twee voedingsbronnen.
Geschikt voor twee ingangen van 1,6V tot 5,5V.
Continue uitgangsstroom tot 2,5A.
USB Type C connector aanwezig.
Bij deze versie is VBUS gekoppeld aan VIN2.
Niet-USB voeding op VIN1 heeft voorrang in prioriteitsmodus.
Reverse current blocking op beide ingangen.
MODE en PR1 maken automatisch, prioriteit en handmatige selectie mogelijk.
ST statusuitgang geeft aan welke ingang actief is.
D+, D−, CC1 en CC2 zijn uitgebroken.
2,54 mm pinafstand voor breadboard en prototypes.
Twee montagegaten voor M2 of nummer 2 schroeven.
Merk: Pololu
Productnummer: 3729
Model: TPS2116 Power Multiplexer Carrier with USB Type-C Connector, non-USB priority
Chip: Texas Instruments TPS2116
Type: power multiplexer carrier met USB Type C
Aantal voedingsingangen: 2
Ingangsspanning: 1,6V tot 5,5V
Continue uitgangsstroom: 2,5A
Uitgang: VOUT
USB koppeling op deze versie: VBUS naar VIN2
Standaardmodus: automatisch hoogste ingang selecteren
MODE standaard: laag getrokken
PR1 standaard: laag via 15 kΩ resistor
Statusuitgang: ST open-drain
CC1 en CC2: 5,11 kΩ pull-down naar GND
Afmetingen: 1 x 0,55 x 0,18 inch
Afmetingen circa: 25,4 x 14,0 x 4,6 mm
Gewicht: 1 g
PCB dev code: usb09b
VIN1 is bedoeld voor een algemene voedingsbron van 1,6V tot 5,5V. VIN2 is bij deze uitvoering verbonden met de 5V VBUS lijn van de USB C connector. VOUT is de geschakelde uitgang. In automatische modus selecteert de print standaard de hoogste ingangsspanning. Als MODE hoog wordt gemaakt, kun je met PR1 handmatig kiezen of een prioriteitsdrempel instellen voor VIN1. De ST pin laat zien welke ingang actief is.
Gebruik je deze module met USB aangesloten, dan moet een externe voeding op VIN1 worden aangesloten. Een externe voeding op VIN2 veroorzaakt bij deze uitvoering een kortsluiting met de USB voeding, omdat VIN2 al aan VBUS hangt. Dat is een belangrijk punt voor de productpagina en voorkomt foutief gebruik door klanten.
Pololu adviseert extra ingangscapaciteit als je meer dan enkele honderden milliampères schakelt of langere voedingsdraden gebruikt. De print heeft al 4,7 µF op VIN1, VIN2 en VOUT, maar voor zwaardere belastingen is extra buffering vaak verstandig om spanningspieken en spanningsdippen te beperken.
Deze Pololu power multiplexer is geschikt voor embedded systemen, microcontrollerprojecten, USB gevoede apparaten met back-up voeding, prototypes, testopstellingen en compacte elektronica die automatisch moet kunnen wisselen tussen USB voeding en een externe voedingsbron. Ook voor draagbare elektronica en ontwikkelprojecten is dit een praktische oplossing, omdat je zonder diodeverlies en zonder handmatige omschakeling tussen twee voedingen kunt wisselen.
1 x Pololu TPS2116 Power Multiplexer Carrier met USB Type C Connector, non-USB priority, productnummer 3729.
Bij de Pololu 3729 is de USB VBUS lijn verbonden met VIN2, waardoor de niet-USB bron op VIN1 voorrang krijgt in prioriteitsmodus. Bij de Pololu 3728 is VBUS juist verbonden met VIN1 en krijgt USB voorrang.
Ja. Standaard kiest de module automatisch de ingang met de hoogste spanning. Via MODE en PR1 kun je het gedrag aanpassen naar prioriteitsmodus of handmatige selectie.
Ja, dat is juist een belangrijk gebruiksdoel van deze module. Let er wel op dat bij de 3729 versie de externe voeding op VIN1 moet worden aangesloten wanneer USB is verbonden, omdat VIN2 al aan USB VBUS hangt.
Ja. De through-holes zijn geplaatst op 2,54 mm raster, zodat de module goed bruikbaar is met standaard headers en breadboards.
