EAN: 9502423134931

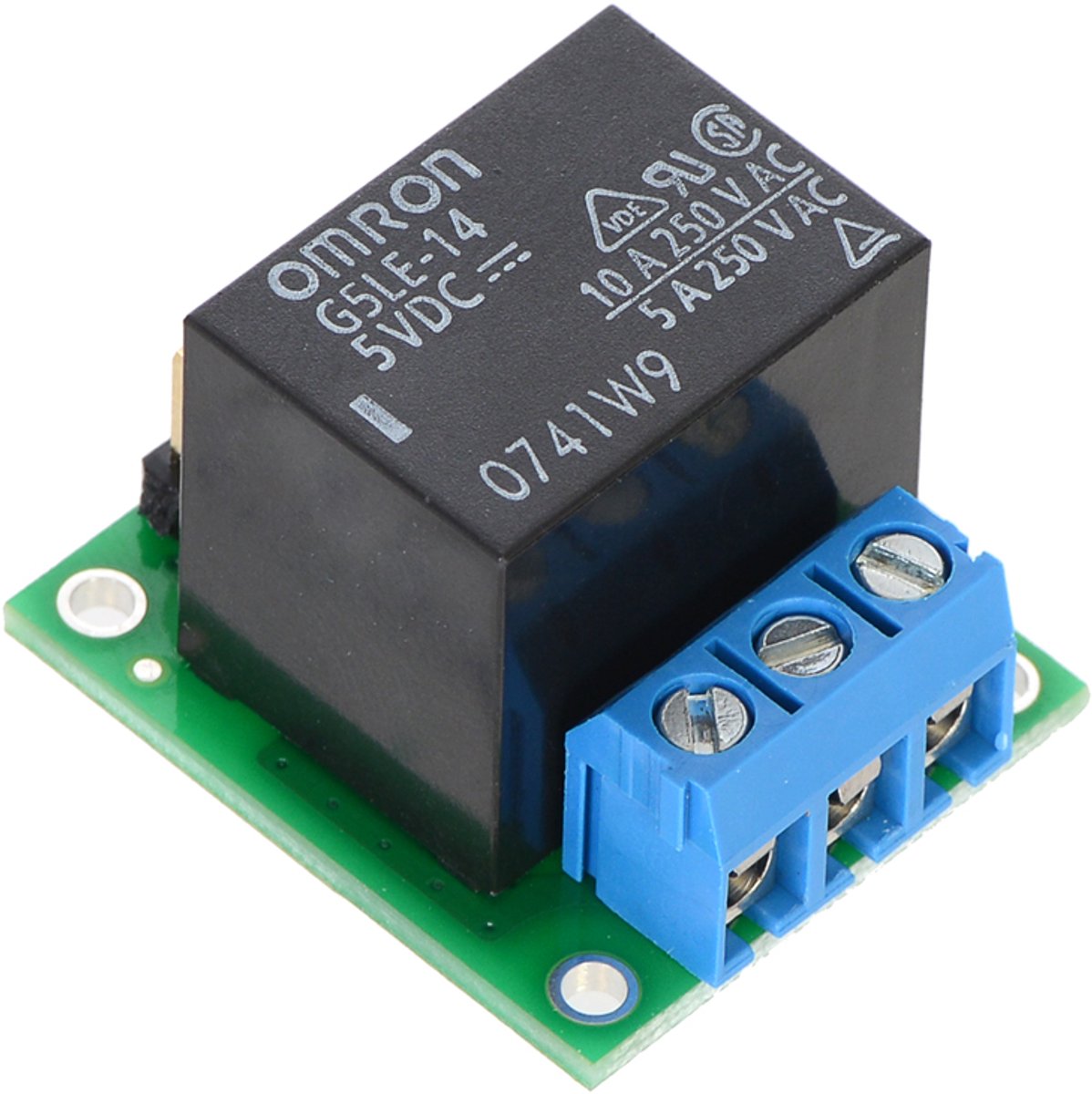

De Pololu 2480 Basic SPDT Relay Carrier is een gemonteerde 5V relaismodule waarmee u een SPDT schakelcontact eenvoudig kunt bedienen met een laagspanningssignaal. De module is voorzien van een Omron G5LE-14-DC5 5V relais, een 3-polig 5 mm terminal block voor de schakelaansluitingen en een 1x3 0,1 inch male header voor de besturingsaansluitingen. Het relais is volgens Pololu geschikt tot 10A onder de meeste omstandigheden.
Deze relais carrier is geschikt voor projecten waarbij een microcontroller, besturingsprint of laagspanningscircuit een externe belasting moet schakelen. Denk aan robotica, automatisering, testopstellingen, voedingen, lampen, kleine motoren, pompen en andere elektronische schakeltoepassingen.
Omdat deze uitvoering al is gemonteerd, kunt u de module snel gebruiken in een project. De schroefterminal maakt het aansluiten van de schakeldraden eenvoudig, terwijl de 0,1 inch header geschikt is voor jumper wires en female servo kabels.
Belangrijkste kenmerkenDe Pololu 2480 is een single relay carrier met een 5V relais. De module is bedoeld voor het schakelen van één SPDT contact.
De module is uitgerust met een Omron G5LE-14-DC5 relais. Dit is een veelgebruikt 5V power relay voor schakeltoepassingen.
De schakelzijde heeft een COM, NO en NC aansluiting. Hierdoor kunt u kiezen tussen normaal open of normaal gesloten schakelen.
De relais spoel wordt gevoed via VDD en GND. De EN pin activeert het relais met een digitaal hoog signaal van 2,5V tot 20V.
Deze assembled uitvoering heeft een 5 mm terminal block voor de schakelaansluitingen en een 1x3 0,1 inch header voor de besturingskant.
De module heeft twee rode LEDs die oplichten wanneer de relais spoel actief is.
ToepassingenGebruik de Pololu 2480 om via een Arduino, ESP32, Raspberry Pi Pico of andere controller een externe belasting te schakelen.
De module is geschikt voor robots, kleine automatiseringsprojecten, prototypes en schakelingen waarbij een elektrisch gescheiden schakelcontact gewenst is.
Deze relaismodule is handig voor meetopstellingen, laboratoriumprojecten, tijdelijke schakelingen en technische experimenten.
Dankzij de SPDT aansluiting kunt u de module gebruiken als normaal open schakelaar of als normaal gesloten schakelaar, afhankelijk van uw project.
Verschil met andere relaismodulesKies deze 5V uitvoering wanneer uw project een 5V relaisvoeding beschikbaar heeft en u de module wilt aansturen met een geschikt digitaal stuursignaal.
Een 12V relaismodule is handiger wanneer uw project al met een 12V stuurvoeding werkt of wanneer u een 12V relais spoel nodig heeft.
Kies deze gemonteerde Pololu 2480 wanneer u direct aan de slag wilt zonder eerst terminal blocks, headers of relais te solderen.
Een solid state relay is interessant wanneer u stil wilt schakelen zonder mechanische relaiscontacten. Een mechanisch relais zoals deze Pololu 2480 is vaak praktisch wanneer u een eenvoudig COM, NO en NC wisselcontact nodig heeft.
SpecificatiesProducttype: SPDT relais carrier
Merk: Pololu
Artikelnummer: 2480
Uitvoering: assembled
Relais type: Omron G5LE-14-DC5
Relais spoelspanning: 5V DC
Schakelcontact: SPDT
Contactaansluitingen: COM, NO en NC
Besturingsaansluitingen: EN, VDD en GND
Activeringssignaal EN pin: digitaal hoog signaal van 2,5V tot 20V
Aansluiting schakelzijde: 3-polig 5 mm terminal block
Aansluiting besturingszijde: 1x3 0,1 inch male header
Relais belastbaarheid: tot 10A onder de meeste omstandigheden
Indicatie: rode LEDs bij actieve relais spoel
Montagegaten: geschikt voor nummer 2 of M2 schroeven
Gebruik: schakelen van externe belastingen via laagspanningsbesturing
Geschikt voor: Arduino, ESP32, Raspberry Pi Pico, robotica, automatisering en DIY elektronica
Let op: maximale stroom, spanning en levensduur hangen af van belastingstype en toepassing
Sluit 5V DC aan op VDD en GND om de relais spoel te voeden.
Sluit het digitale stuursignaal aan op EN. Wanneer EN hoog wordt, schakelt het relais om.
COM is de gemeenschappelijke aansluiting van het relaiscontact.
NO staat voor normally open. Deze aansluiting maakt contact met COM wanneer het relais actief is.
NC staat voor normally closed. Deze aansluiting is verbonden met COM wanneer het relais niet actief is.
Inhoud van de verpakking1 stuk Pololu 2480 Basic SPDT Relay Carrier with 5VDC Relay Assembled
Let opControleer altijd of de aangesloten belasting binnen de veilige grenzen van het relais en de print valt. De maximale stroom, maximale spanning en levensduur zijn afhankelijk van het type belasting. Bij inductieve belastingen zoals motoren, spoelen en relais kunnen extra beschermcomponenten nodig zijn.
Werk voorzichtig met spanningen boven 30V. Pololu geeft aan dat dit product niet is ontworpen of gecertificeerd voor een specifieke hoogspanningsveiligheidsnorm.
FAQDe Pololu 2480 wordt gebruikt om een externe belasting te schakelen met een laagspanningsbesturing, bijvoorbeeld vanuit een microcontroller.
Ja, deze uitvoering is assembled en wordt geleverd met ingesoldeerd 5V relais, terminal block en 0,1 inch header.
SPDT betekent single pole double throw. Het relais heeft één gemeenschappelijke aansluiting en kan schakelen tussen normaal open en normaal gesloten.
Ja, de module kan worden aangestuurd met een geschikt digitaal signaal. De relais spoel heeft 5V voeding nodig.
NO is normaal open en maakt pas contact wanneer het relais actief is. NC is normaal gesloten en verbreekt het contact wanneer het relais actief wordt.
Het gebruikte Omron relais is geschikt tot 10A onder de meeste omstandigheden. Controleer altijd of uw spanning, belastingstype en toepassing binnen de specificaties passen.
Kies een relaismodule wanneer u een elektrisch gescheiden schakelcontact nodig heeft of wanneer u wilt schakelen tussen COM, NO en NC. Voor snelle DC schakelingen kan een MOSFET soms praktischer zijn.
