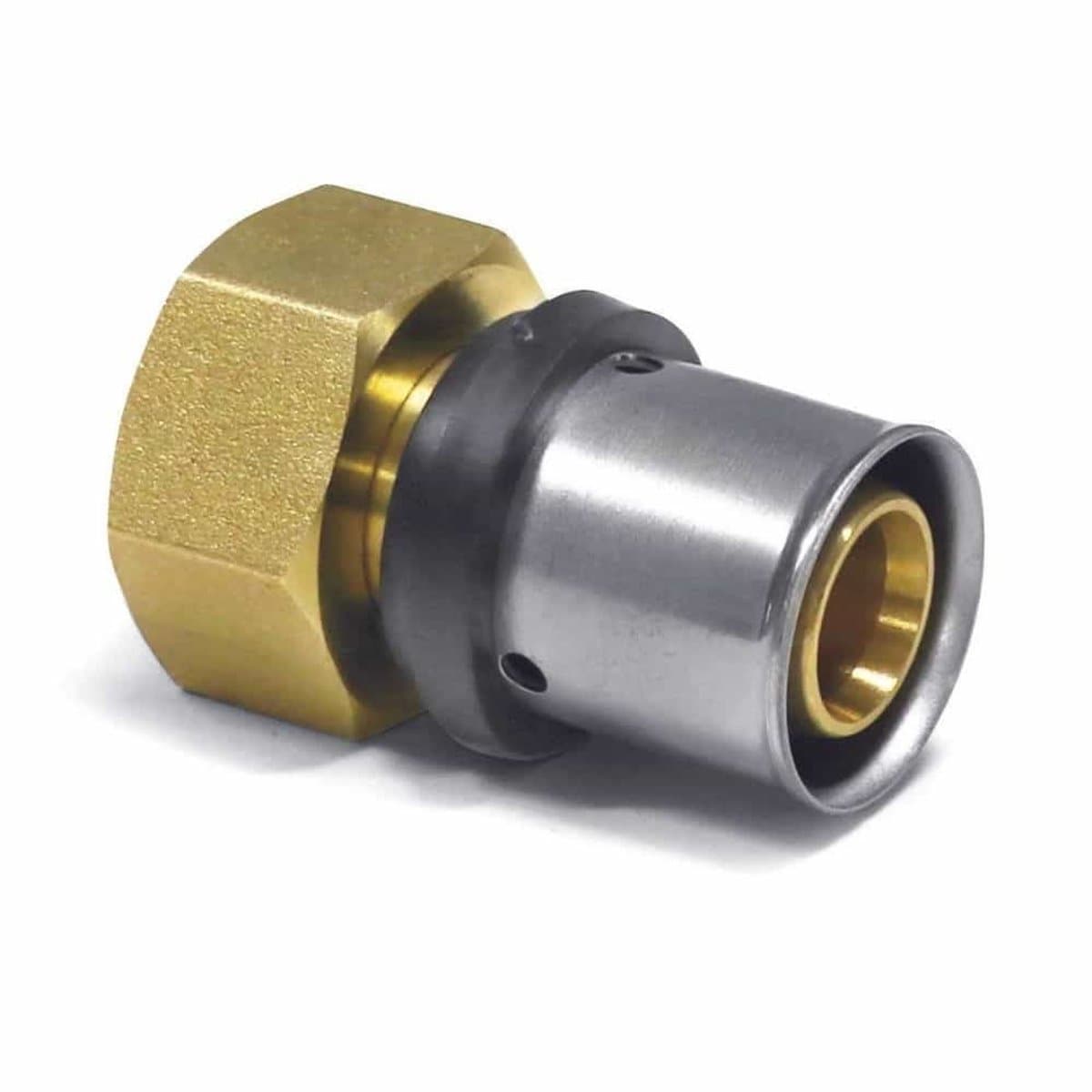

Persfitting overgangsmoer 20 x 2 - 1/2" IG

Persfitting overgangsmoer 20 x 2 - 1/2" IG

Gemaakt in Duitsland

• Geschikt voor drinkwater zonder beperkingen (DVGW DW-8501BS5049)
• Voldoet aan de UBA-positieve lijst
• Duurzame belasting: 10 bar / 70° C / 50 jaar
• Maximale bedrijfstemperatuur: 95° C
• Niet geperst en lek
• Nieuwe moderne contour - stromingstechnisch geoptimaliseerd - vrije doorgang - vrijwel geen stromingsgeluiden
• beste ZETA-waarden: grootste doorgangsoppervlak = grootste binnendiameter
• loodarm of loodvrij: alle onderdelen zijn DVGW-gecertificeerd, voldoen aan de UBA-positieve lijst en voldoen aan de eisen van de drinkwaterverordening
• een fittingsysteem voor twee buissystemen: meerlaagse composiet- en koperen buizen DVGW-gecertificeerd
• geen uitschuiven van de buis voor het persen en door de geleidering; nauwkeurig passend in de persbek, holtevrije verbinding = hoogste veiligheid
• 2 O-ringen door de holtevrije persing = geen binnendringen van zuurstof
• Composietbuis-systeempersfitting gemaakt van speciaal messing (CU Zn 40 Pb2)
• Pershuls van roestvrij staal
• Kunststofgeleidering (zwart) voor veilige persingen ook in dwangposities
• Geïntegreerd controlevenster insteekdiepte buis in fitting in de roestvrijstalen huls = extra veiligheid voor de gebruiker
• Gemaakt in Duitsland


  Voor een snelle en veilige buisverbinding heeft u alleen persfittingen, onze alu-composietbuis, een buisschaar, een kalibrator en een geschikte persbek met TH of U perscontour nodig.
  Voor een beter begrip hebben we bij de foto's een geïllustreerde montagehandleiding toegevoegd.

  Nieuw! Multicontour (TH + U)

  Volledige compatibiliteit met TH- en U-persbekken tot de afmeting 32 x 3,0 mm.

  • 16 x 2,0 mm = TH + U compatibel
  • 20 x 2,0 mm = TH + U compatibel
  • 26 x 3,0 mm = TH + U compatibel (25er persbek)
  • 32 x 3,0 mm = TH + U compatibel
  • 40 x 3,5 mm = TH
  • 50 x 4,0 mm = TH
  • 63 x 4,5 mm = TH


    Montagehandleiding:

    • Snijd de buis op maat met een geschikt gereedschap
    • Na het snijden moet het buiseinde worden gekalibreerd en ontbraamd met een kalibrator
    • Voer daarna de buis tot de aanslag in de fitting in. De correcte insteekdiepte is te herkennen aan de drie controlevensters van de roestvrijstalen pershuls.
    • Persen met een geschikt persgereedschap en een persbek die conform de fittingafmetingen is.

      Let op dat het gebruik van andere composietbuizen dan de door Boni-Shop verkochte composietbuizen op eigen risico is.
      Een regelconforme verbinding bestaat bij alle perssystemen alleen bij systeem goedgekeurde componenten (fittingen en buizen die samen zijn getest)
      Dit geldt fabrikant onafhankelijk voor alle composietbuissystemen.
