EAN: 8720589817845

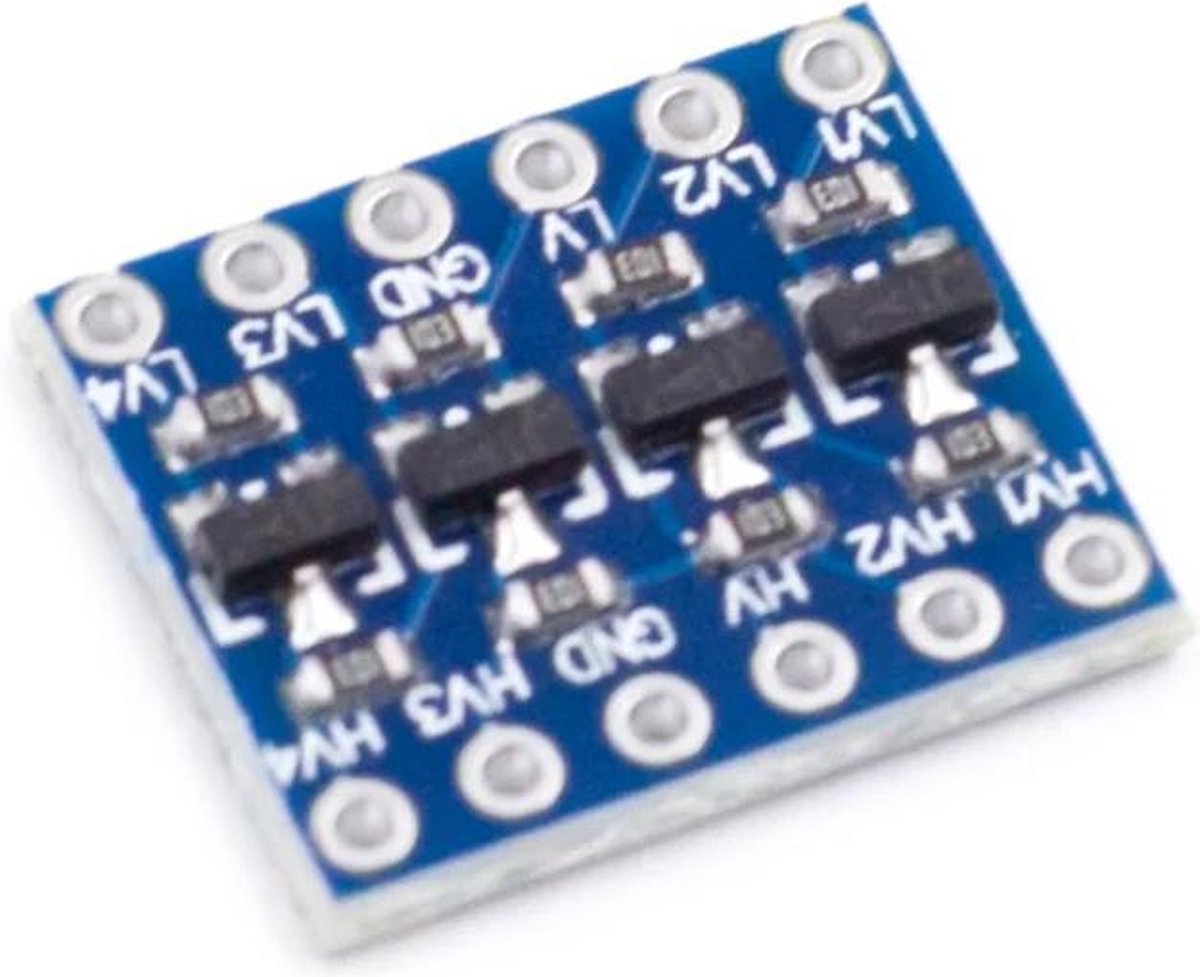

Deze module kan voor 4 kanalen in beide richtingen voltage omzetting doen tussen 1.8V, 2.8V, 3.3V en 5V digitale signalen, zoals seriële data, I2C en ISP (<2Mhz). Voor elk kanaal wordt een N-channel MOSFET gebruikt in de volgende opstelling:
Wie een eigen circuit in plaats van een microcontroller erop aansluit, moet eraan denken dat er bij de input een verbinding naar ground nodig is tussen de pulsen in om een logische 0 te representeren, en de output LOW te krijgen. Als er niets op de pinnen aangesloten is, staat alles in de HIGH status via de 10K pullup weerstanden.
Wordt geleverd met losse headers
Afmetingen
Lengte: 1,5cm
Breedte: 1,2cm
Hoogte: 0,2cm
Ook bij Amazon
Vergelijk de prijs op Amazon.nl
We mailen je binnen 24 uur een antwoord over de OTRONIC® 4-kanaals logic voltage level converter. Geen verkooppraat.
Deze module kan voor 4 kanalen in beide richtingen voltage omzetting doen tussen 1.8V, 2.8V, 3.3V en 5V digitale signalen, zoals seriële data, I2C en ISP (<2Mhz). Voor elk kanaal wordt een N-channel MOSFET gebruikt in de volgende opstelling:
Wie een eigen circuit in plaats van een microcontroller erop aansluit, moet eraan denken dat er bij de input een verbinding naar ground nodig is tussen de pulsen in om een logische 0 te representeren, en de output LOW te krijgen. Als er niets op de pinnen aangesloten is, staat alles in de HIGH status via de 10K pullup weerstanden.
Wordt geleverd met losse headers
Afmetingen
Lengte: 1,5cm
Breedte: 1,2cm
Hoogte: 0,2cm
