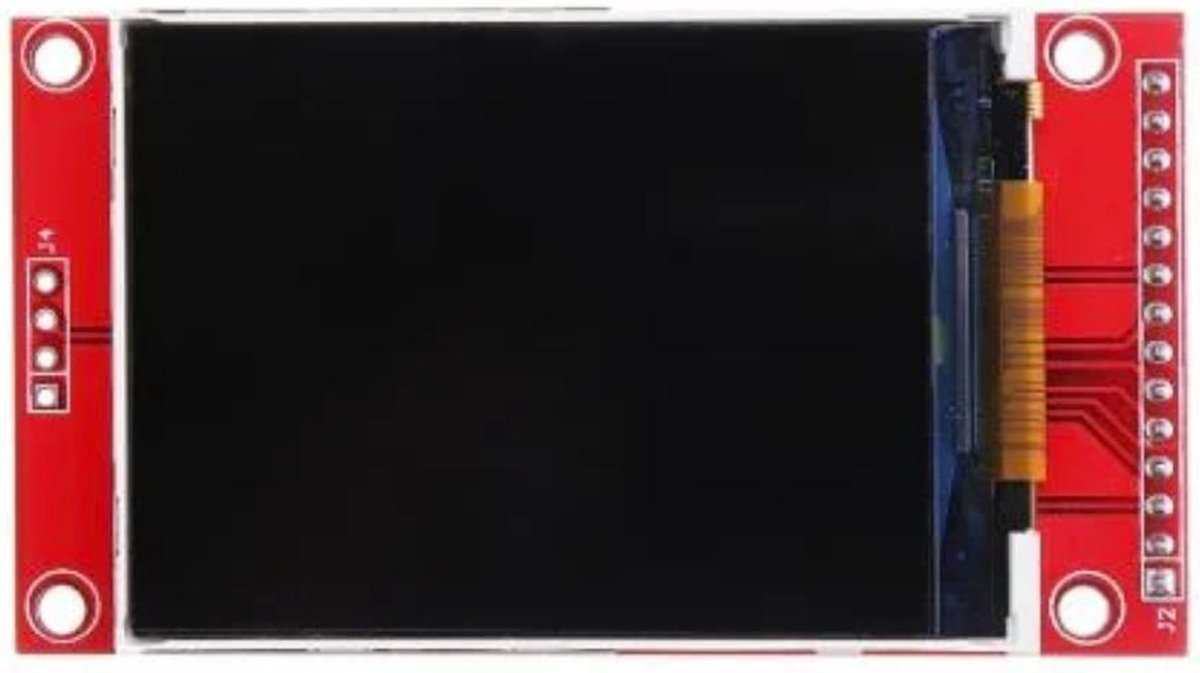

OTRONIC® 2.2inch TFT 320x240 SPI ILI9341

Een 2.2 inch TFT display met 240*320 (RGB)pixels met ILI9341 LCD driver.

Specificaties:

240*320 pixels
Spanning(voeding en signaal): 3.3V
Afmetingen: 67 x 40 x 7mm (gesoldeerde pin headers niet meegerekend)
Werkt met SPI
Met ingebouwde SD-kaart lezer(apart aansluiten op SD kaart pinnen)
Mogelijkheid om SPI flashchip(alleen 3.3V) te solderen bij U3
Driver: ILI9341 (of compatible)
Pin beschrijving voor SD-kaart en SPI flash pinnen:

SD_CS: Chip select signaal (voor SD-kaart)
SD_MOSI: SPI MOSI signaal (voor SD-kaart en SPI flash chip)
SD_MISO: SPI MISO signaal (voor SD-kaart en SPI flash chip)
SD_SCK: Clock signaal (voor SD-kaart en SPI flash chip)
F_CS: Chip select signaal (voor SPI flash chip)
Let op: De SPI pinnen voor het display en de SD-kaarten SPI flash chip werken op 3.3V. Maak dus gebruik van een level converter indien noodzakelijk.

Het display kan gebruikt worden met Arduino i.c.m. de Adafruit ILI9341 library. (hiervoor is de Adafruit GFX Library vereist)
Deze library kan gedownload worden in de Arduino IDE.
