EAN: 5904978304519

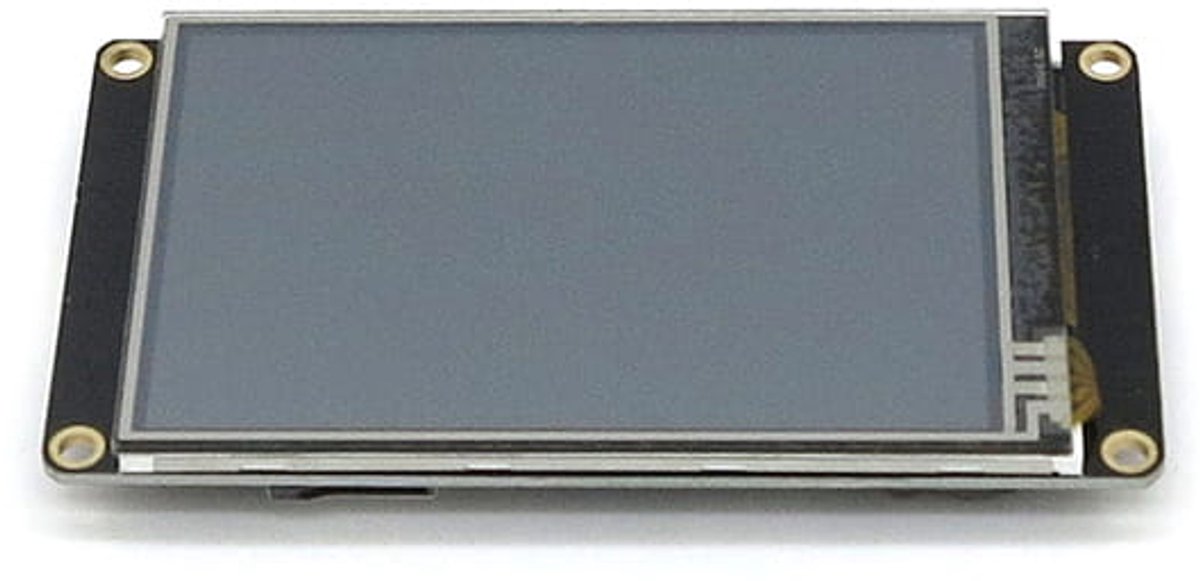

De Nextion Enhanced NX4832K035 is een uitstekend display voor snelle HMI mens/machine interface projecten met behulp van gemakkelijk verkrijgbare tools.
Het display wordt aangestuurd via een UART seriële bus. Het display wordt aanbevolen voor Arduino, Raspberry PI en systemen met ESP8266 microcontrollers.
Als u snel een interface wilt ontwerpen met knoppen, grafieken, diverse bedieningselementen en waarmee de operator eenvoudig gegevens kan invoeren, vindt u de oplossing in de Nextion-serie.
Nextion-displays zijn onderverdeeld in drie groepen op basis van vooruitgang, hardwaremogelijkheden en rekenkracht.
Basic - basisversie.
Enhanced - vergeleken met Basic beschikt het over eprom-geheugen, GPIO-lijnen en een RTC-klok.
Intelligent - vergeleken met Enhanced bevat het veel nieuwe geavanceerde grafische bedieningselementen.
Specificaties van het gepresenteerde Nextion Enhanced NX4832K035-display:
Afmetingen: 3,5 inch
Resolutie: 480*320
Touchscreen: resistief
Aantal Kleuren: 65536
Flashgeheugen: 32 MB
RAM-geheugen: 8192 bytes
MCU-klok: 108 MHz
EEPROM-geheugen: 1024 bytes
Aantal GPIO's: 8
Realtimeklok: JA
Case: NEE
Nextion Editor Het grafische ontwerp van het scherm en de functionele elementen kunnen zeer eenvoudig en snel worden ontworpen dankzij een gratis programma op de computer.
Elk scherm kan vele functionele elementen bevatten, zogenaamde widgets, waaronder:
Tekst: een tekstveld dat kan worden gewijzigd tijdens de weergave.
Getal: een numeriek veld dat zowel door de microcontroller als het interactieve toetsenbord op het scherm kan worden gewijzigd.
Knop: een knop. Zowel het indrukken als het loslaten van de knop kan eenvoudig worden geregistreerd door de microcontroller.
Voortgangsbalk: voortgangsbalk. De waarde van deze balk kan eenvoudig worden ingesteld met het juiste commando.
Afbeelding: hiermee kunt u een schermachtergrond maken of overal op het scherm beeldfragmenten invoegen.
Meter: is een analoge indicator met een enkele aanwijzer.
Golfvorm: Wordt gebruikt om maximaal vier grafieken te tekenen.
Schuifregelaar: Een schuifregelaar waarmee u verschillende parameters en variabelen in het programma kunt instellen.
Selectievakje: Een selectievakje. Elke aanraking verandert de status naar de tegenovergestelde.
Met de muis voegen we de functionele elementen die we nodig hebben in op het scherm en bepalen we hun grootte en positie op het scherm.
Een voltooid project, voorbereid in de Nextion Editor-software, kan op twee manieren naar het scherm worden overgezet:
Upload het juiste projectbestand naar een SD-kaart en plaats deze in het scherm. Nadat de voeding is ingeschakeld, laadt het scherm het project automatisch in het flashgeheugen. Dit is een goede manier om updates naar uw eigen software over te zetten via internet.
Als het scherm is aangesloten op een computer (met behulp van een USB-TTL-converter), klikt u gewoon op de knop UPLOAD en het programma wordt automatisch via USB in het scherm geladen.
Nextion-schermen aansluiten op een microcontroller:
Het scherm communiceert met de aansturende microcontroller via een UART-seriële bus, dus u hoeft alleen maar 4 Pinnen:
+5V: voeding
TX: data die uit het display komt (bijv. knop 1 is ingedrukt) moet worden aangesloten op de RX van de microcontroller.
RX: inputdata naar het display (bijv. weergave van de temperatuur) moet worden aangesloten op de TX van de microcontroller.
GND: aarde van de voeding
Nextion als display voor Arduino
Als de software van de microcontroller is gebaseerd op de Arduino IDE, dan heeft de fabrikant in dit geval ook voor veel faciliteiten gezorgd. De bibliotheek voor Nextion displays die door de fabrikant is gemaakt en beschikbaar is gesteld, stelt u in staat om de elementen die op het scherm worden weergegeven, zeer eenvoudig te beheren. Een voorbeeld van de software is beschikbaar op onze blog.
Om het display van stroom te voorzien, geven wij de voorkeur aan een speciale FOCA-module of het volgende aansluitschema.
Als voeding kunt u gebruiken:
MP1584-module
Module LM2596
LM7805-module
Technische ondersteuning voor Nextion displays.
Bij aankoop van een Nextion display krijgt u direct een aantal Technische ondersteuningselementen:
Een geweldige videocursus in het Pools waarin we les na les de afzonderlijke display-elementen leren kennen. In deze cursus vinden we veel details over de software van het display zelf en de software van Arduino.
Op het populaire elektronicaforum is een gerelateerd onderwerp met een videogids waar u vragen kunt stellen, uw niet-werkende code kunt presenteren en alles kunt doen met betrekking tot technische problemen met Nextion-displays.
Direct contact met ons bedrijf via telefoon of e-mail.
Bibliotheken voor Arduino en Raspberry Pi kunnen worden gedownload van de website van de fabrikant.
STL-bestanden van behuizingen voor het printen op een 3D-printer kunnen worden gedownload van de website van de fabrikant.
De set bevat:
Nextion-display
USB-voedingsadapter
Aansluitkabels met een stekker.
Nuttige links:
We nodigen u uit voor onze blog.
Website van de fabrikant Verbeterde displays
Programma voor het bewerken van de NEX-interface
TION EDITOR
Handleiding NEXTION EDITOR
Beschrijving van de commando's die door NEXTION-displays worden ondersteund.
Arduino-bibliotheek
Raspberry Pi-bibliotheek
STL-behuizingsbestanden voor 3D-printen
Videotutorial
Vergelijking van displays uit de Nextion Enhanced-serie:
MODEL NAAM
NX3224K024
NX3224K028
NX4024K032
NX4832K035
NX4827K043
NX8048K050
NX8048K070
NX8048K070-011R/011C
Afmetingen
2,4″
2,8″
3,2″
3,5″
4,3″
5,0″
7,0″
7,0″
Resolutie
320*240
320*240
400*240
480*320
480*272
800*480
800*480
800*480
Paneel Touchscreen
RTP
RTP
RTP
RTP
RTP
RTP
RTP
RTP/CTP
Aantal kleuren
65536
65536
65536
65536
65536
65536
Flash
16 MB
16 MB
16 MB
32 MB
32 MB
32 MB
32 MB
RAM
3584 byte
3584 byte
3584 byte
8192 byte
8192 byte
8192 byte
8192 byte
8192 byte
MCU-klok
48 MHz
48 MHz
48 MHz
108 MHz
108 MHz
108 MHz
108 MHz
EEPROM
1024 byte
1024 byte
1024 byte
1024 Byte
1024 Byte
1024 Byte
1024 Byte
1024 Byte
Aantal GPIO-lijnen
8
8
8
8
8
8
8
8
RTC
Ja
Ja
Ja
Ja
Ja
Ja
Ja
Behuizing
Ja
Ja
Ja
Ja
Ja
Ja
Ja
Ja
Ja
SKU
IM160511002
IM160511003
IM160511004
IM160511005
IM160511006
IM160511007
IM160511008
IM170428001/IM170421001
Datasheet
Klik
Klik
Klik
Klik
Klik
Klik
Klik
Aanbevolen accessoires voor het scherm:
Foca Max USB naar TTL-converter, ontworpen voor gebruik met Nextion-displays.
Met een externe 8-26 V DC-voeding biedt de Foca Max een stabiele stroombron en handige USB naar TTL-communicatie voor alle series en formaten Nextion HMI-displays.
Uitbreiding voor Nextion Enhanced-serie displays. De module heeft 6 knoppen: Esc, Enter, Links, Rechts, Omhoog, Omlaag, een zoemer en leds.
Een eenvoudige adapter met een aansluitende lintkabel voor eenvoudige toegang tot de uitbreidingspoort op Nextion Enhanced-serie displays.
