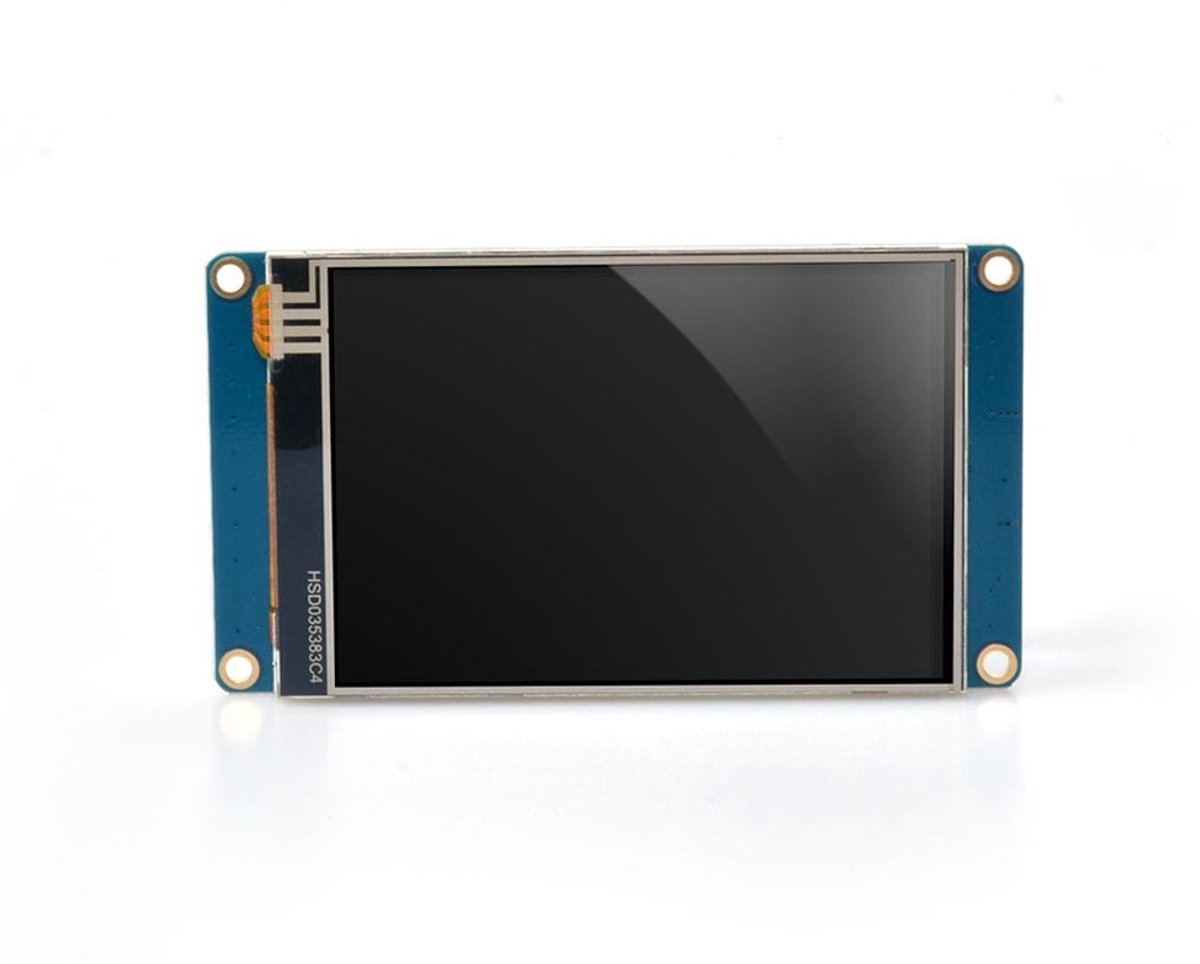

Nextion Basic 3,5" Display 480x320 NX4832T035 Resistief Touchscreen

De Nextion Basic NX4832T035 is een uitstekend display voor snelle HMI human/machine interface-projecten met behulp van gemakkelijk verkrijgbare tools.
Het display wordt aangestuurd via een UART-seriële bus. Het display wordt aanbevolen voor Arduino, Raspberry PI en systemen met ESP8266-microcontrollers.
Als u snel een interface met knoppen, grafieken en diverse bedieningselementen wilt ontwerpen, waarbij de operator eenvoudig gegevens kan invoeren, vindt u de oplossing in de Nextion-serie.
Nextion-displays zijn onderverdeeld in drie groepen op basis van vooruitgang, hardwaremogelijkheden en rekenkracht.

Basic - de basisversie.
Enhanced - vergeleken met de Basic-versie beschikt het over eprom-geheugen, GPIO-lijnen en een RTC-klok.

Intelligent - vergeleken met de Enhanced-versie bevat het veel nieuwe geavanceerde grafische bedieningselementen.

Specificaties van het gepresenteerde Nextion Basic NX4832T035-display: Afmetingen: 3,5 inch

Resolutie: 480*320
Touchscreen: resistief
Aantal kleuren: 65536
Flashgeheugen: 16 MB
RAM-geheugen: 3584 bytes
MCU-klok: 48 MHz
SKU: IM150918001
Stroom: 145 mA

Nextion Editor Het grafische ontwerp van het scherm en de functionele elementen kunnen zeer eenvoudig en snel worden ontworpen dankzij een gratis programma op de computer.
Elk scherm kan vele functionele elementen bevatten, zogenaamde widgets, waaronder:

Tekst: een tekstveld dat kan worden gewijzigd tijdens de weergave.
Getal: een numeriek veld dat zowel door de microcontroller als het interactieve toetsenbord op het scherm kan worden gewijzigd.
Knop: een knop. Zowel het indrukken als het loslaten van de knop kan eenvoudig worden geregistreerd via de microcontroller.
Voortgangsbalk: een voortgangsbalk. De waarde van deze balk kan eenvoudig worden ingesteld op het juiste commando.
Afbeelding: hiermee kunt u een schermachtergrond maken of overal op het scherm beeldfragmenten invoegen.
Meter: een analoge indicator met één aanwijzer.
Golfvorm: gebruikt om maximaal vier grafieken te tekenen.

Schuifregelaar: een schuifregelaar waarmee verschillende parameters en variabelen in het programma kunnen worden ingesteld.
Selectievakje: een selectievakje. Elke aanraking verandert de status naar de tegenovergestelde.

Met de muis voegen we de benodigde functionele elementen in op het scherm en bepalen we hun grootte en positie op het scherm.

Een voltooid project, voorbereid in de Nextion Editor-software, kan op twee manieren naar het scherm worden overgezet:

Door het juiste projectbestand naar een SD-kaart te uploaden en deze in het scherm te plaatsen. Nadat de voeding is ingeschakeld, laadt het scherm het project automatisch in het flashgeheugen. Dit is een goede manier om updates naar uw eigen software over te zetten via internet.

Als het scherm is aangesloten op een computer (met behulp van een USB-TTL-converter), klikt u gewoon op de knop UPLOAD en het programma wordt automatisch via de USB-poort in het scherm geladen.

Nextion-schermen aansluiten op een microcontroller:
Het scherm communiceert met de besturingsmicrocontroller via een UART-seriële bus, dus u hoeft alleen maar 4 Pinnen:

+5V: voeding
TX: data die uit het display komt (bijv. knop 1 is ingedrukt) moet worden aangesloten op de RX van de microcontroller.
RX: inputdata naar het display (bijv. weergave van de temperatuur) moet worden aangesloten op de TX van de microcontroller.
GND: aarde van de voeding

Nextion als display voor Arduino
Als de software van de microcontroller is gebaseerd op de Arduino IDE, dan heeft de fabrikant in dit geval ook voor veel faciliteiten gezorgd. De Nextion displaybibliotheek die door de fabrikant is gemaakt en beschikbaar is gesteld, maakt het beheer van de op het scherm weergegeven elementen zeer eenvoudig. Een voorbeeld van de software is beschikbaar op onze blog.

Om het display van stroom te voorzien, geven we de voorkeur aan een speciale FOCA-module of het volgende aansluitschema.

De volgende kunnen als voeding worden gebruikt:

MP1584-module
LM2596-module
LM7805-module

Technische ondersteuning voor Nextion displays.
Bij aankoop van een Nextion display krijgt u direct een aantal technische ondersteuningsmogelijkheden Elementen:

Een geweldige videocursus in het Pools waarin we les na les de afzonderlijke elementen van het display leren kennen. In deze cursus vinden we veel details over de software van het display zelf en de software van Arduino.
Op het populaire elektronicaforum is een gerelateerd onderwerp met een videogids waar u vragen kunt stellen, uw niet-werkende code kunt presenteren en alles kunt doen met betrekking tot technische problemen met Nextion-displays.
Direct bij ons bedrijf, telefonisch of per e-mail.
Bibliotheken voor Arduino en Raspberry Pi kunnen worden gedownload van de website van de fabrikant.
STL-bestanden van behuizingen voor het printen op een 3D-printer kunnen worden gedownload van de website van de fabrikant.

De set bevat:

Nextion-display
USB-voedingsadapter
Aansluitkabels met een stekker.

Nuttige links:

We nodigen u uit voor onze blog.
Website van de fabrikant Basisdisplays
Programma voor het bewerken van de NEXTION EDITOR-interface
Instructies voor NEXTION EDITOR
Opdrachtbeschrijving voor ondersteuning

door NEXTION displays.
Arduino-bibliotheek
Raspberry Pi-bibliotheek
3D-printbare STL-behuizingsbestanden
Videotutorial

Vergelijking van Nextion Basic Series displays:

MODELPARAMETER
NX3224T024
NX3224T028
NX4024T032
NX4832T035
NX4827T043
NX8048T050
NX8048T070

Afmetingen
2,4""
2,8""
3,2""
3,5""
4,3""
5,0""
7,0""

Resolutie
320*240
320*240
400*240
480*320
480*272
800*480
800*480

Paneel Touchscreen
RTP
RTP
RTP
RTP
RTP
RTP
RTP

Kleuren
65536
65536
65536
65536
65536
65536
65536

Flash (MB)
4
4
4
16
16
16

RAM (byte)
3584
3584
3584
3584
3584
3584
3584

Kern
ARM 7 48 MHz
ARM 7 48 MHz
ARM 7 48 MHz
ARM 7 48 MHz
ARM 7 48 MHz
ARM 7 48 MHz

EEPROM
—
—
—
—
—

GPIO's
—
—
—
—
—
—
—

Afbeeldingen

Afmetingen (cm)
12*7,5*4
12*7,5*4
12*7,5*4
12*7,5*4
14*10*4
14*10*4
19*14*4

Gewicht (g)
62
71
75
85
141
174
350

SKU
IM150416002
IM150416004
IM150416005
IM150918001
IM150416003
IM150416006
IM150416007

Datasheet
Klik
Klik
Klik
Klik
Klik
Klik
Klik
Klik
Aanbevolen accessoires voor het scherm:

Foca Max USB naar TTL converter, ontworpen voor gebruik met Nextion schermen. Met een externe 8-26V DC-voeding biedt de Foca Max een stabiele stroombron en handige USB-naar-TTL-communicatie voor alle series en formaten Nextion HMI-displays.
