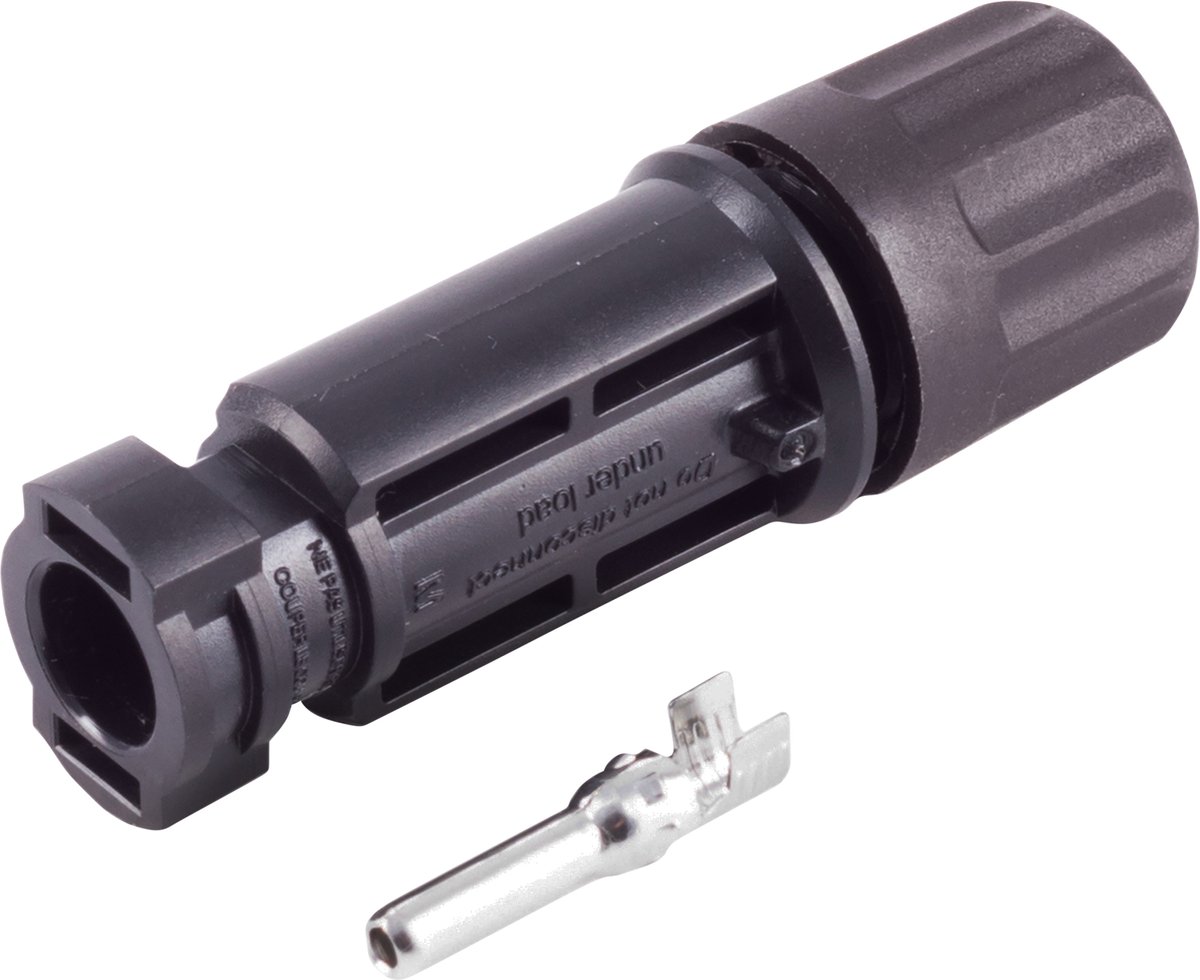

MC4 Stecker 2.5-6mm², IP67, 1500V, 50 Stück

PV4 Stecker 2.5-6mm², IP68, 1500V, 50 Stück

Photovoltaik Steckkontakt für die Konfektionierung eigener Solarkabel.
Die PV4, auch unter dem Markennamen MC4 (Multi Contact) bekannt, sind die
Standard-Steckverbinder für Photovoltaik-Anlagen.

Sie sind für serielle als auch parallele Verkabelungen geeignet und können sowohl für
gebäudeintegrierte also auch freistehende Solaranlagen genutzt werden.

Die Steckverbinder bestehen aus einem Gehäuse, das nach IP68 vor Wasser und Staub geschützt ist
(im gesteckten Zustand), und einem Metallstift, der an das Kabel gecrimpt wird und die eigentliche Kontaktierung herstellt.
Die Steckkontakte sind nach IEC 62852 zertifiziert damit Sicherheit und Qualität gewährleistet werden kann.

· Anschlussart: Stecker
· Steckverbindung: Ø 4mm
· Kontaktmaterial: verzinntes Kupfer
· Ausführung des Kontakts: Stiftstecker, Einzelkontakt
· Herstellungsverfahren des Kontaktes: gedrechselt
· Anschließbarer Leiterquerschnitt: 2,5mm², 4mm², 6mm²
· Montageart: crimpen
· Stecksystem: NEC-Locking-Type
· Isolationsmaterial: PPO
· Leitungsdurchmesser: Ø 5,3mm - 7,65mm
· Verriegelungssystem: Snap-in

· Überspannungskategorie: CAT II
· Verschmutzungsgrad: 2
· Schutzklasse: 2
· Schutzart (gesteckt): IP68, 1m / 1h
· Flammklasse: UL94 V-0
· Standards:
IEC 62852:2014, IEC 62852:2014/AMD1:2020,
EN 62852:2015/11:2020

· Bemessungsspannung: 1500 Volt DC
· Prüfspannung: 6 kV (50 Hz, 1 min.)
· Kontaktwiderstand: = 0,25 mOhm
· Bemessungsstrom (IEC 62852 bei 85 °C):
2,5mm² (14AWG) 25 A, 4,0mm² (12AWG) 35 A, 6,0mm² (10AWG) 40 A
· Bemessungsstoßspannung: 16 kV
· Umgebungstemperatur: -40 °C bis +90 °C
· Farbe: schwarz

Info: Nutzen Sie für Ihr PV-Projekt immer nur einen Hersteller von Steckkontakten.

Lieferumfang:
50x PV4 Steckverbinder, Stecker
50x Stiftstecker für PV4 Stecker
