EAN: 9505416577678
De Pololu 1523 Magnetic Encoder Pair Kit is een complete encoderoplossing voor mini plastic gearmotors met een verlengde achteras. Deze set gebruikt een magnetische schijf en dual-channel Hall effect sensoren om quadrature encoding toe te voegen. Daarmee krijg je 12 counts per omwenteling van de motoras wanneer beide flanken van beide kanalen worden geteld. De sensoren werken op een voedingsspanning van 2.7 V tot 18 V en geven digitale uitgangen die direct op een microcontroller of andere digitale schakeling kunnen worden aangesloten.
Deze kit is geschikt voor alle dual-shaft mini plastic gearmotors van Pololu. De encoderprint wordt direct op de achterkant van de motor gesoldeerd en de magnetische schijf wordt op de verlengde achteras geplaatst. De oplossing is compact, steekt niet verder uit dan de verlengde motoras en is daardoor zeer geschikt voor kleine robotica- en automatiseringsprojecten waar ruimte beperkt is.

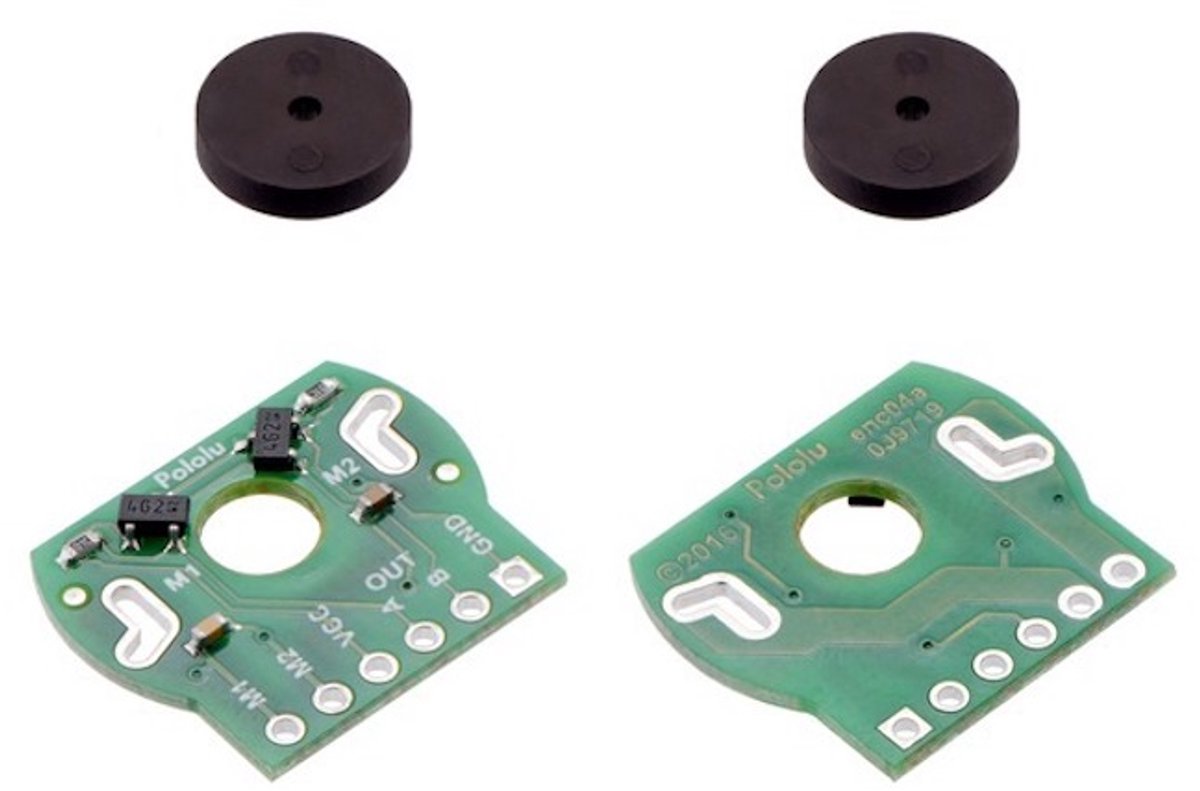

Deze encoderkit is bedoeld voor twee mini plastic gearmotors met verlengde achteras. In de verpakking zitten twee dual-channel Hall effect sensorboards en twee 6-polige magnetische schijven. De resolutie bedraagt 12 counts per omwenteling van de motoras. Voor de uitgaande as van de gearbox vermenigvuldig je de overbrengingsverhouding met 12. De voeding ligt tussen 2.7 V en 18 V. De uitgangen A en B zijn digitale signalen en de print heeft zes pads met 2.54 mm pitch.
Deze magnetic encoder kit is ideaal voor mini plastic gearmotors in robots, slimme voertuigen en andere compacte aandrijvingen waar terugkoppeling nodig is. Denk aan toepassingen zoals snelheidsmeting, toerentalbewaking, afstandsregistratie en gesloten regelingen voor een nauwkeurigere motorbesturing. Dat laatste is een logische toepassing op basis van de quadrature A en B uitgangen en de motorfeedback die deze kit levert.
Merk Pololu
Artikelnummer 1523
Type Magnetic Encoder Pair Kit
Geschikt voor mini plastic gearmotors met verlengde achteras
Aantal encoders 2
Aantal magnetische schijven 2
Sensortype dual-channel Hall effect
Resolutie 12 counts per omwenteling van de motoras
Voedingsspanning 2.7 V tot 18 V
Uitgangen digitale A en B signalen
Pull-up weerstanden 10 kΩ naar VCC
Pitch aansluitpads 2.54 mm
Afmeting print 20 mm x 16.5 mm
Totaal gewicht set 2.4 g
Status Active and Preferred
RoHS 3 compliant
2 encoderboards
2 magnetische encoder discs
Motoren zijn niet inbegrepen.
Past deze encoderkit op iedere mini plastic gearmotor
Nee. Deze kit werkt alleen met mini plastic gearmotors die een verlengde achteras hebben.
Hoeveel counts per omwenteling levert deze kit
De encoder levert 12 counts per omwenteling van de motoras wanneer beide flanken van beide kanalen worden geteld. Voor de uitgaande as van de gearbox vermenigvuldig je de gear ratio met 12.
Kan ik deze encoder direct op een microcontroller aansluiten
Ja. De A- en B-uitgangen zijn digitale signalen en kunnen direct op een microcontroller of andere digitale schakeling worden aangesloten.
Moet ik deze encoder solderen
Ja. De encoderprint is ontworpen om direct op de achterkant van de motor te worden gesoldeerd.
