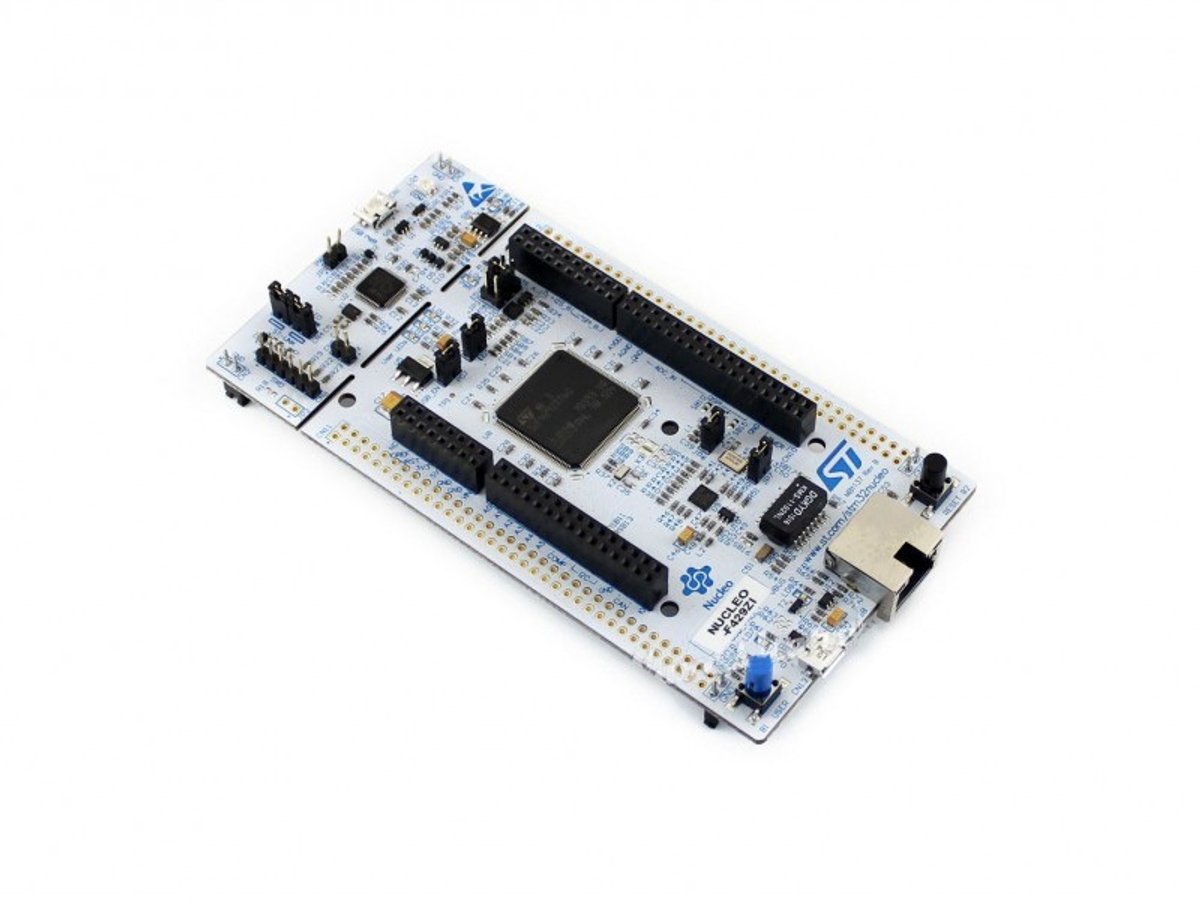

Let op type!! Waveshare NUCLEO-F429ZI STM32 NUCLEO-144 Ontwikkelingsraad

Let erop dat dit product alleen geschikt is voor het type wat in de titel staat!

NUCLEO-F429ZI beschrijving
De STM32 NUCLEO-144 Board biedt een betaalbare en flexibele manier voor gebruikers om nieuwe concepten uit te proberen en prototypes te bouwen met de STM32 microcontroller kiezen uit de verschillende combinaties van prestaties stroomverbruik en functies. De ST-oom connector die een uitbreiding van Arduino? Uno biedt toegang tot meer randapparatuur en ST Morpho headers maken het gemakkelijk om de functionaliteit van de NUCLEO Open Development platform uit te breiden met een ruime keuze aan gespecialiseerde schilden.

De STM32 NUCLEO-144 Raad vereist geen aparte sonde omdat het integreert de ST-LINK/v2-1 debugger/programmeur en het komt met de STM32 uitgebreide software HAL bibliotheek samen met diverse verpakte software voorbeelden evenals een directe toegang tot de ARM® mbed? online resources.

NUCLEO-F429ZI belangrijkste kenmerken
1. STM32 microcontroller in LQFP144 pakket
2. twee soorten uitbreiding middelen:
-ST-oom connector inclusief: ondersteuning voor Arduino? Uno revisie 3 connectiviteit (a0 tot A5 D0 tot D15) en extra signalen bloot een breed scala van randapparatuur (A6 tot A8 D16 naar D72)
-ST Morpho uitbreiding pin header Footprints voor volledige toegang tot alle STM32 I/OS
3. ARM® mbed?-enabled (Zie http://mbed.org) gepland voor het tweede kwartaal van 2016
4. on-board ST-LINK/v2-1 debugger/programmeur met SWD connector:
-Selectie-mode schakelaar om de kit te gebruiken als een standalone ST-LINK/v2-1
-USB re-inventarisatie vermogen. Drie verschillende interfaces ondersteund op USB: Virtual COM-poort massa-opslag debug-poort
5. flexibele boord voeding:
-5V van ST-LINK/v2-1 USB VBUS
-Externe stroombronnen: 3 3 V en 7-12 V op ST oom of ST Morpho connectors 5 V op ST Morpho connector
6. USB OTG of apparaat volledige snelheid met micro-AB connector (afhankelijk van STM32 ondersteuning)
7. IEEE-802.3-2002 volgzame Ethernet schakelaar (afhankelijk van STM32 steun)
8. drie gebruiker LEDs
9. twee drukknoppen: gebruiker en RESET
10. LSE kristal:
-32.768 KHz kristal oscillator
11. uitgebreide vrije software HAL bibliotheek met inbegrip van een verscheidenheid van software voorbeelden
12. ondersteund door ruime keuze van geïntegreerde ontwikkelomgevingen (IDEs) met inbegrip van IAR? Keil® GCC-based IDEs ARM® mbed?
