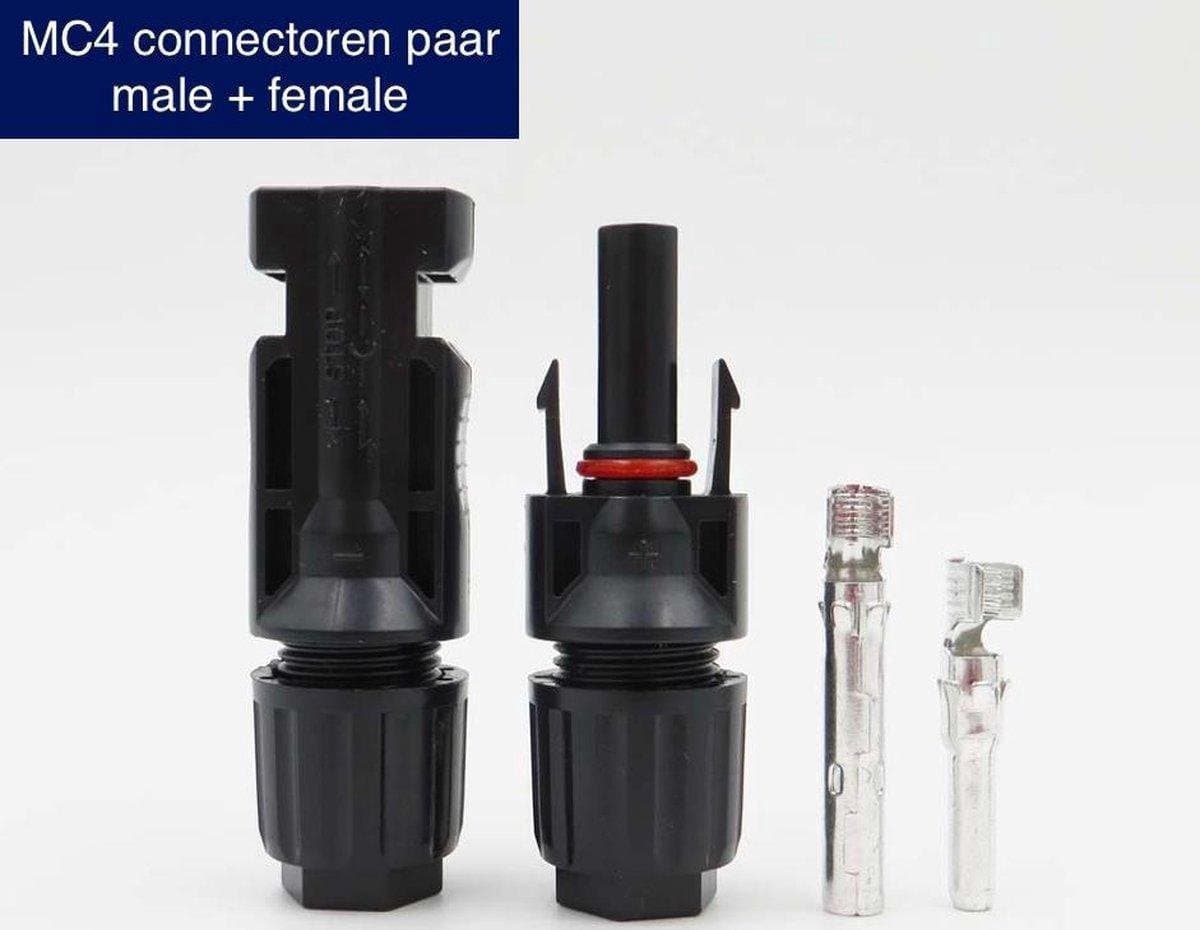

JMS® MC4 Connector Set 2 MC4 Connectoren (male+female)

JMS MC4 Connector Set 2 MC4 Connectoren (male+female)

Professionele kwaliteit MC4 Solar/Zonnepaneel aansluiting

Deze JMS MC4 connectoren (male + female) zijn geschikt voor 2.5, 4 en 6 mm2 solar kabel. Het gebruik van deze connectoren in combinatie met het juiste gereedschap
( bijvoorbeeld de: JMS-MC4-1 met artikelnummer 8718868440624 ) garandeert een veilige, waterdichte en betrouwbare verbinding tussen uw zonnepanelen. De connectoren worden per set van 2 geleverd, bestaande uit een MC4 male en MC4 female connector met bijbehorend binnenwerk.

De JMS MC4 connectoren zijn speciaal ontwikkeld om gebruikt te worden in combinatie met de solar kabels van 2.5mm2, 4mm2, 6mm2 De MC4 connector afmetingen 5.9 mm en 8.8 mm hebben namelijk te maken met de buitendiameter van een kabel. Voor de 4 mm² kabel is de buitendiameter 5.9 mm en voor de 6 mm² kabel is de buitendiameter 6.8 mm.

MC4 connectoren zijn elektrische connectoren met één contact. MC4 connectoren zijn de standaard in de zonne-energie markt vandaag en worden toegepast op vrijwel alle zonnepanelen sinds 2011.

• MC in MC4 staat voor Multi-Contact, tegenwoordig bekend als MC4 Solar Connectors.
  De 4 staat voor de 4mm diameter van de contactpen. Het gemak van MC4 connectoren zit in het handmatig koppelen. Dit is zeer eenvoudig dankzij de snap-in-lock ontwerp, met andere woorden een geïntegreerd plug-in connector. De JMS MC4 connectoren zijn uitermate geschikt voor het verbinden van zonnepanelen in een string.

  specificaties

• MC4 connenctor Male + MC4 connector Female
• Nominale spanning: 1000Volt
• Nominale stroom: 30 Ampere
• Geschikt voor het aansluiten zonnepanelen
• Geschikt voor draad met buitendiameter 2,5mm 5,5mm tot 7,8mm (2,5+4+6mm2)
• Ader doorsnede kern: 4mm
• Brandbaarheidsklasse UL94-VO
• IP67 Waterdicht

  General information Connector type: MC4
  Number of wires: 1
  Wire cross-section: 1,5-6mm²
  Power supply: 1000V DC
  Current: 30A
  Degree of protection (IP): 67
  Contacts material: Copper (100%) Tinned
  Case flammability standard UL94: V0
  UV radiation resistance: yes
  Type of connection: clamp
  Underground installation: no
  Material housing: PC/PPO

Let op! 1 eenheid bevat 1 paar (set) MC4 connectoren. (1x MC4 male en 1x MC4 female)
