Inductive Charging Set - 3.3V 500mA max Adafruit 1459

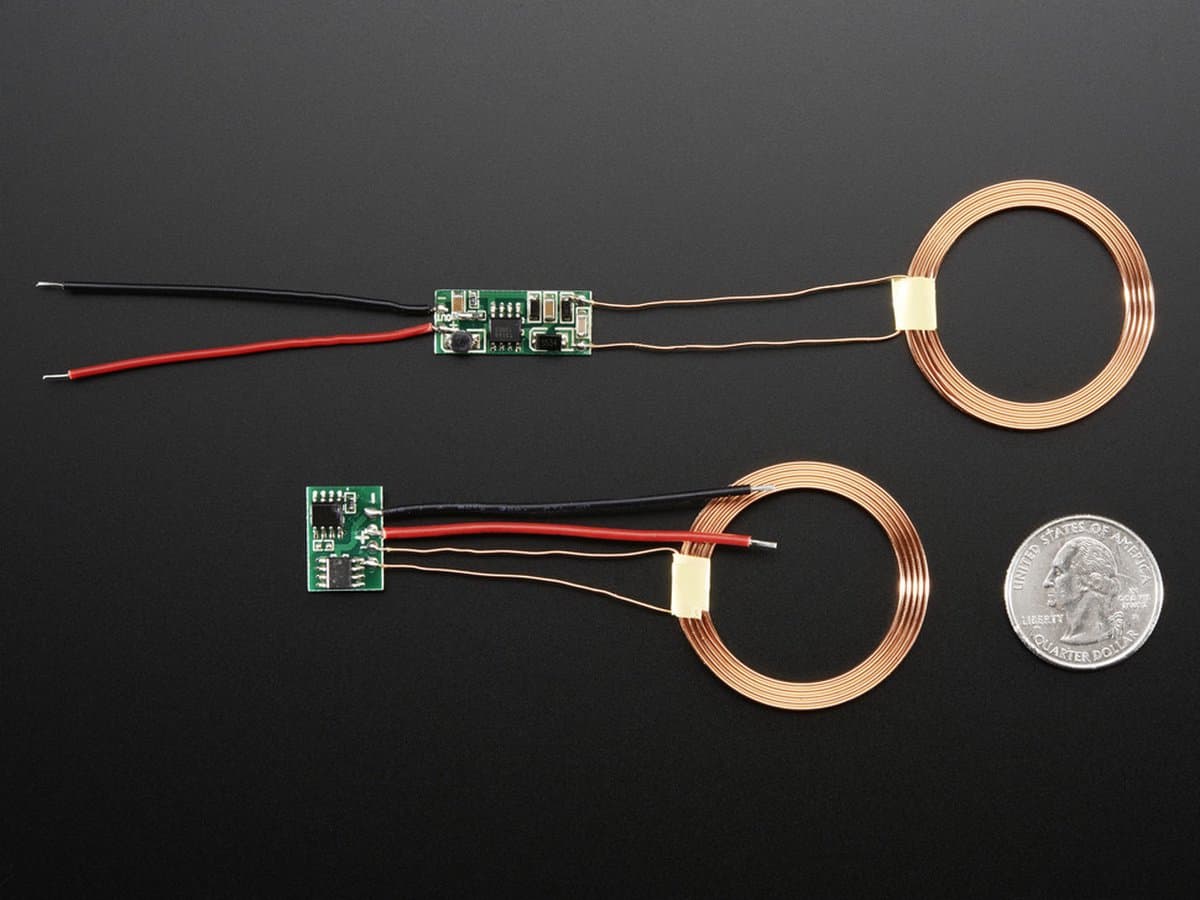

Inductive Charging Set - 3.3V 500mA max Adafruit 1459 OMSCHRIJVING Het vierkante bord met twee chips erop is de zender (voeding met 9V). Het langere bord is de uitgang en die kun je aansluiten op het deel van je project dat van stroom moet worden voorzien.

Inductief opladen is een manier om een apparaat van stroom te voorzien zonder een directe draadverbinding. De meeste mensen hebben inductief opladen gezien in een oplaadbare elektrische tandenborstel: je hebt misschien gemerkt dat je hem oplaadt door hem in de houder te plaatsen, maar er is geen directe stekker. Deze laders werken door een transformator te nemen en deze in tweeën te splitsen, een AC-golfvorm wordt in één gegenereerd en wordt gekoppeld aan de tweede spoel.

Dit is een basisopladerset, en het werkt, het levert 3,3 V DC-uitgang van de uitgangshelft wanneer de ingangshelft wordt gevoed met 9V tot 12VDC. U kunt tot 500 mA trekken als de spoelen 2 of 3 mm uit elkaar staan. Als je maar 100 of 200mA nodig hebt, kun je 7 mm uit elkaar zitten. Voor 10 mA stroomverbruik kunnen de spoelen maximaal 12,5 mm uit elkaar liggen. Elk non-ferro/niet-geleidend materiaal (bijv. lucht, hout, leer, plastic, papier, glas) kan tussen de twee spoelen worden gebruikt. Het materiaal heeft geen invloed op de afstand of efficiëntie. De spoelen moeten redelijk coaxiaal zijn, probeer ze parallel te krijgen en zorg ervoor dat de cirkels op één lijn liggen voor de beste krachtoverdracht. (Dit is de reden waarom de elektrische tandenborstel in de plastic houder moet passen, hij lijnt de twee spoelen uit voor de beste efficiëntie.)

Omdat het een luchtkerntransformator is, is het vrij inefficiënt. Slechts ongeveer 40% van de energie verschijnt aan de andere kant, maar voor een laag stroomverbruik of een oplaadproject. Als u 5V 100mA aan de uitgangszijde (0,5W) trekt, heeft u 0,5W * 2,5 / 9V = ~150mA nodig vanaf de ingang. De ruststroom is altijd ongeveer 70 mA, zelfs als de andere spoel niet in de buurt is.

Dit zijn basismodules, waarschijnlijk gebruikt voor goedkoop speelgoed. We hebben er geen datasheets of specificaties voor. We zien wel een terugkoppelingsweerstandsdeler aan de uitgangszijde met behulp van 0603 SMT-weerstanden, zodat een gevorderde gebruiker verschillende waarden kan solderen om er een andere gewaardeerde uitgang van te maken. TECHNISCHE DETAILS Spoelen hebben een diameter van 1,5 "/38 mm Gewicht ontvanger: 5.5g Zendergewicht 5,7 g
