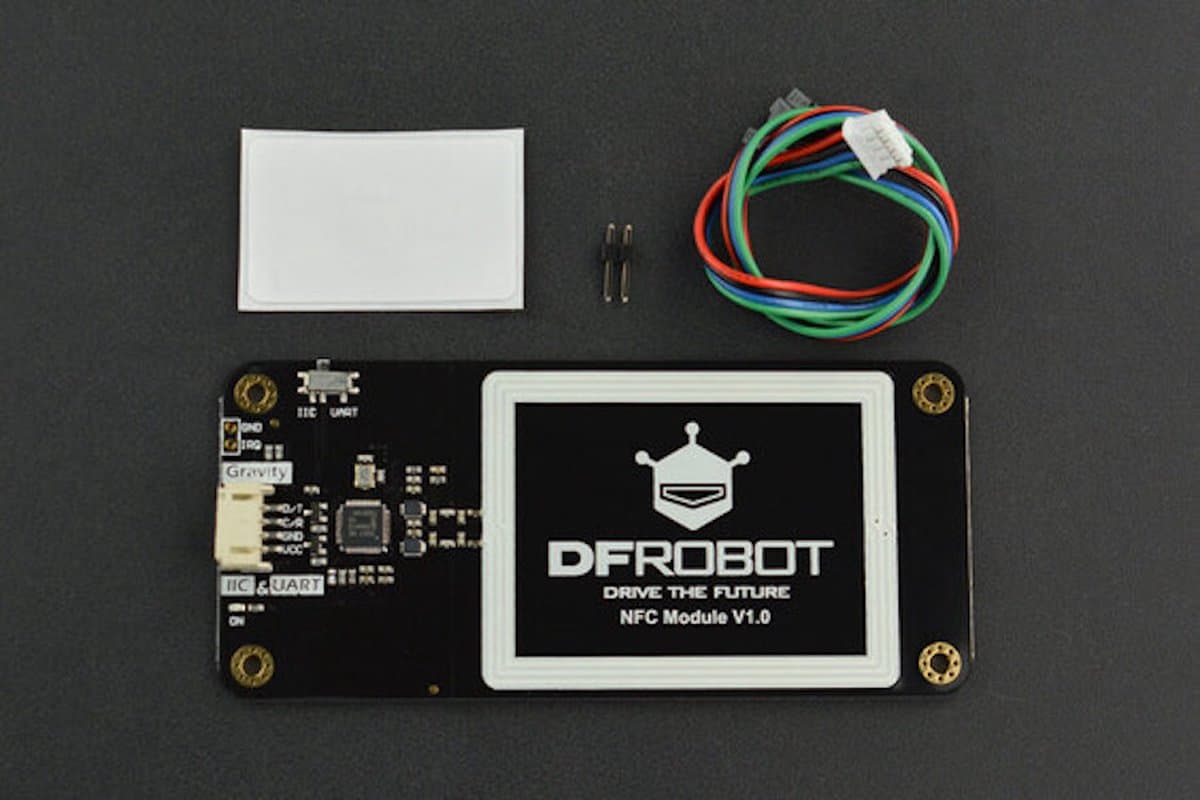

Gravity: UART & I2C NFC-module DFR0231-H

Gravity: UART & I2C NFC-module DFR0231-H, Gravity: UART & I2C NFC Module gebruikt NXP PN532, een sterk geïntegreerde NFC- communicatiecontroller, die verschillende soorten NFC-smartcards of tags ondersteunt, zoals de veelgebruikte MIFARE Classic-serie en NTAG-serie op de markt.

Afgezien van het grote PCB- antenneontwerp met een beter communicatiegebied en -afstand, voegt de verbeterde versie zich bij de Gravity -familie door een standaard Gravity PH2.0-4P-interface met I2C & UART-composiet in plaats van 2,54 mm-headers te gebruiken, waardoor de bedrading handiger wordt.

Er is een schakelaar toegevoegd om gemakkelijk tussen deze twee interfaces te schakelen.

Bij gebruik van de UART kunt u eenvoudig verschillende NFC-kaarten lezen en schrijven met behulp van de algemene USB naar UART-converter en PN532-compatibele pc-software.

Bij gebruik van de I2C-interface kan deze worden gebruikt voor verschillende 3V3/5V-controllers zoals Arduino, micro:bit, FireBeetle ESP32 en FireBeetle ESP8266 .

Over NFC, Near Field Communication (NFC), ook bekend als draadloze communicatie op korte afstand, is een draadloze communicatietechnologie met hoge frequentie op korte afstand die contactloze punt-tot-punt-gegevensoverdracht (binnen tien centimeter) mogelijk maakt om gegevens uit te wisselen tussen elektronische apparaten.

Deze technologie is geëvolueerd van contactloze radiofrequentie-identificatie (RFID) en is achterwaarts compatibel met RFID.

Het werd voor het eerst ontwikkeld door Sony en Philips en wordt voornamelijk gebruikt om M2M (Machine to Machine)-communicatie te bieden in draagbare apparaten zoals mobiele telefoons.

Vanwege de natuurlijke beveiliging van near field communication wordt NFC-technologie veel gebruikt in POS-mobiele betalingen, buspassen, bankpassen, toegangspassen, waterpassen en andere gelegenheden.

Verbindingsdiagram, Gravity: UART & I2C NFC-module I2C-aansluitschema (Arduino UNO), Gravity: UART & I2C NFC-module UART-verbindingsschema (USB naar UART+PC), Gravity: UART & I2C NFC-module UART-verbindingsschema (MEGA2560), Functies, NXP sterk geïntegreerde NFC-controller, Gravity I2C & UART composietinterface, flexibel gebruik, Ondersteunt verschillende soorten gangbare NFC-smartcards of -tags, Compatibel met 3,3V/5V-controller, Toepassingen, Contactloos betalingssysteem, Links voor Bluetooth- en WiFi-apparaten, Functies voor sociaal delen, zoals contacten, foto's en video's, Smartphone NFC-applicatie, Specificatie, IC: NXP PN532, Ingangsspanning (VCC): 3,3V~5,5V, Interface: Gravity I2C & UART (PH2.0-4P, logisch niveau 0-3,3 V), UART Baudsnelheid: 115200 bps, I2C-adres: 0x48, Communicatiefrequentie: 13,56 MHz, Maximale communicatieafstand: ≥10 mm, afhankelijk van de grootte van de NFC-kaart/tag, Protocolondersteuning: Lezer/schrijver-modus: ISO/IEC 14443A, ISO/IEC 14443B, MIFARE, FeliCa, Kaartemulatiemodus: ISO 14443A/MIFARE Classic 1K of 4K, FeliCa, Peer-to-peer: ISO/IEC18092, ECM340, Afmetingen: 110×50 mm / 4,33×1,97 inch, Gewicht: 20 g, Documenten, Productwiki, Meer documenten, Verzendlijst, Gravity: UART & I2C NFC-module x1, Zwaartekracht-4P I2C/UART-sensordraad x1, XH2.54-2P Zwarte header x1, NFC-tagsticker x1.
