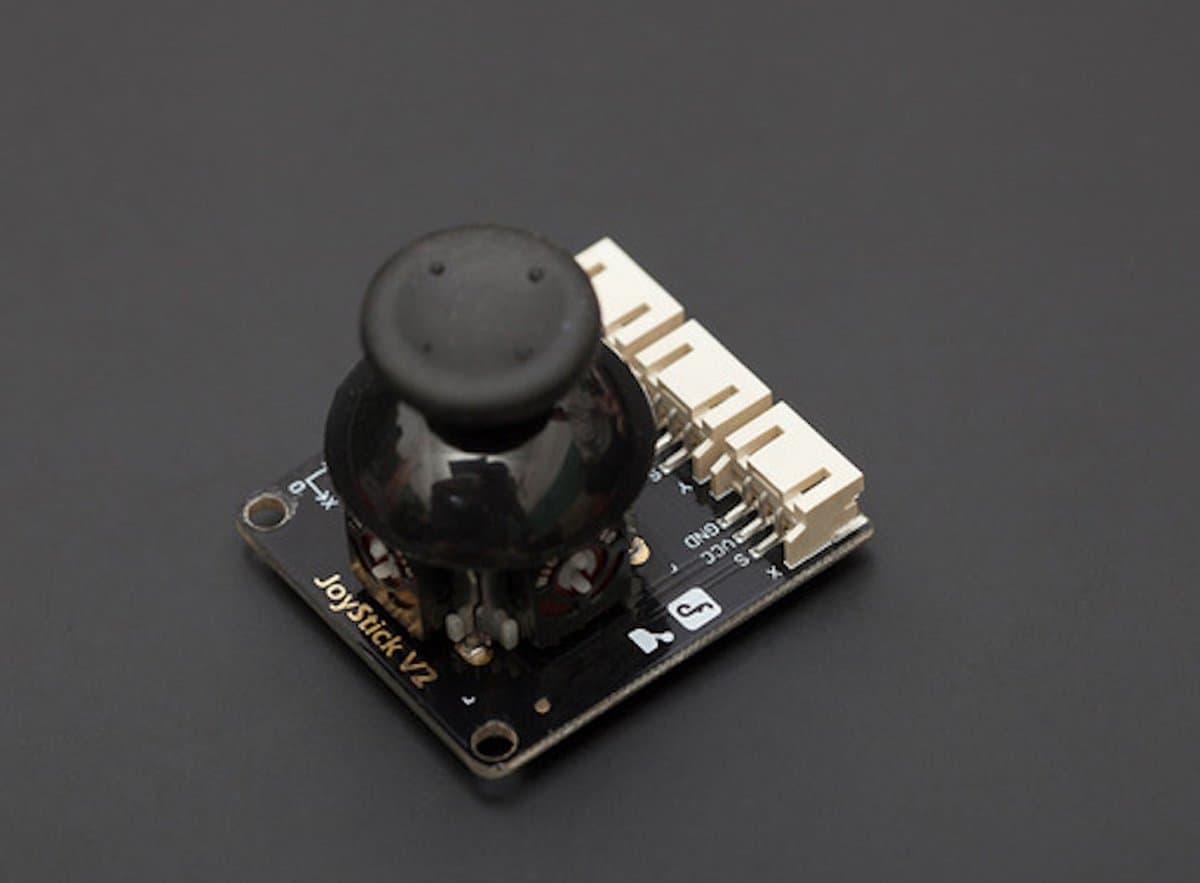

Gravity: Joystick module geschikt voor Arduino / ESP32 / micro:bit / Raspberry Pi DFR0061

Gravity: Joystickmodule voor Arduino / ESP32 / micro:bit / Raspberry Pi DFR0061

INVOERING

Veel robotprojecten hebben een joystickcontroller nodig. De geüpgradede Arduino analoge en digitale joystickmodule biedt een eenvoudige en gebruiksvriendelijke oplossing. Door verbinding te maken met twee analoge ingangen, kan de robot worden bestuurd door X-, Y-assen volgens uw commando's. Het beschikt ook over een drukknopschakelaar die verbinding maakt met een digitale pin. Deze joystickmodule is een ideale keuze voor het besturen van kleine robots, armbewegingen of het besturen van externe apparaten. De veerauto-returnfunctie maakt het eenvoudig te bedienen en heeft een stabiele prestatie die geschikt is voor langdurig gebruik. Met een compact ontwerp en eenvoudig te monteren lay-out is deze Arduino joystickmodule perfect voor een verscheidenheid aan robot- en doe-het-zelfprojecten.

Figuur: Bedradingsschema van joystickmodule en Arduino UNO


Deze joystickmodule is compatibel met gangbare controllers zoals Arduino , micro:bit , ESP32 , Raspberry Pi en Raspberry Pi Pico . Hij kan eenvoudig worden aangesloten op Arduino via IO Expansion Shield met meegeleverde kabels.


Als u een beginner bent, is het raadzaam om een Arduino-kit met tutorials te kopen, zoals de Gravity: Intermediate Kit voor Arduino en de Gravity: Science Data Acquisition Module Kit voor Experiments Education . Deze kits worden geleverd met uitgebreide tutorials en alle componenten die nodig zijn om verschillende projecten te voltooien, zodat u geleidelijk kunt leren en uw kennis en vaardigheden kunt uitbreiden. FUNCTIES

• Breed spanningsbereik van 3,3V tot 5V
• Standaard montagestructuur (twee gaten van 3 mm met een veelvoud van 5 cm als tussenruimte)
• Gemakkelijk herkenbare interfaces van sensoren ("A" voor analoog en "D" voor digitaal)
• Bondige pictogrammen die sensorfuncties beschrijven
• Hoogwaardige connectoren met een goede duurzaamheid tegen herhaaldelijk in- en uitpluggen
• Onderdompeling goud oppervlak

SPECIFICATIE

• Voedingsspanning: 3,3V tot 5V
• Compatibele controllers:
• Arduino-serie
• ESP32-serie
• Raspberry Pi Pico
• Raspberry Pi (vereist ADC-extensie)
• micro:bit
• UNIHIKER
• Interface: Analoog x2, Digitaal x1
• Afmetingen: 39 x 35 x 30 mm


DOCUMENTEN

• WikiDoc
• Schematisch
• Maatdiagram

VERZENDLIJST

• Joystickmodule V2 x1
