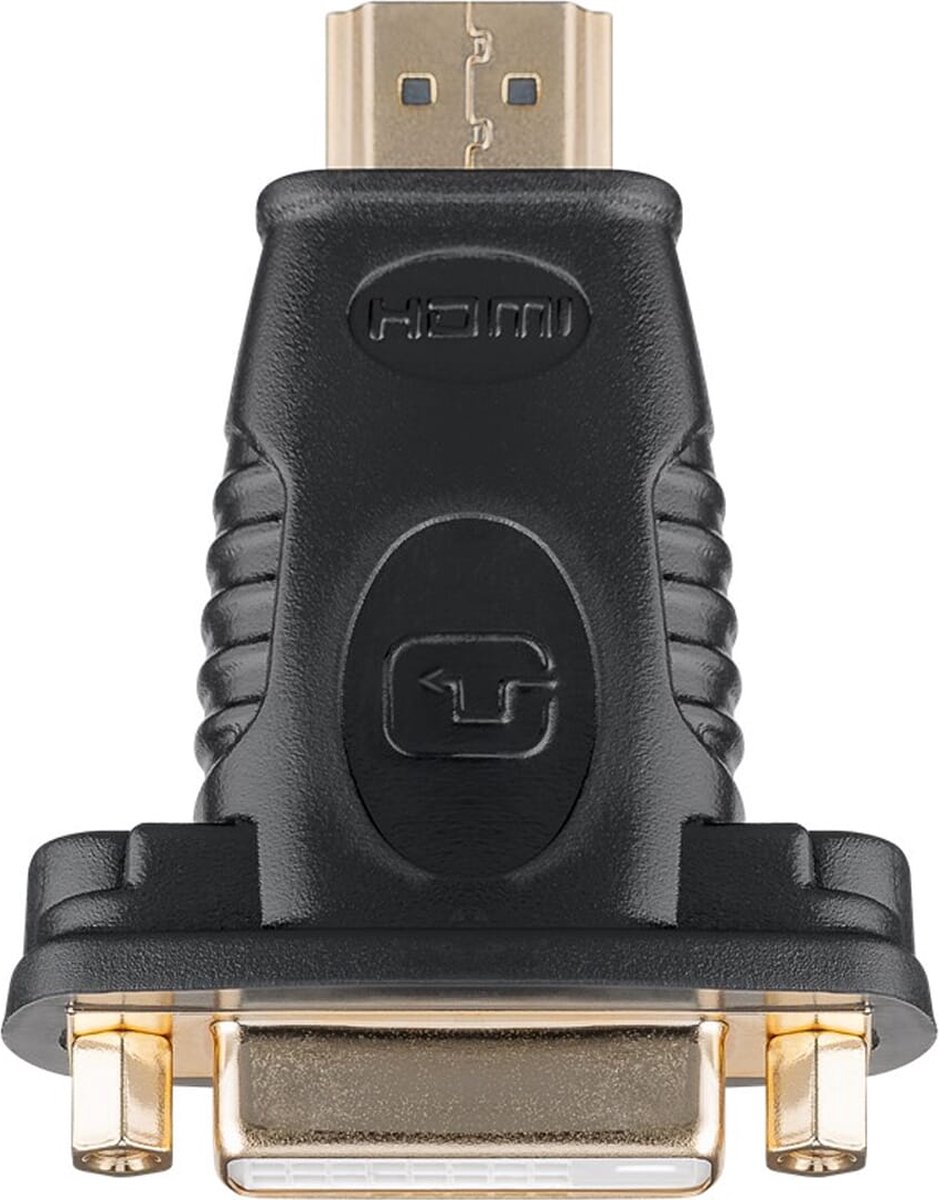

Goobay HDMI (m) - DVI (v) adapter

HDMI (m) - DVI (v) adapter

Gebruik deze adapter om een HDMI aansluiting toegankelijk te maken voor een DVI kabel. Deze adapter is niet richtingsgevoelig en kan gebruikt worden voor apparaten met HDMI in- en uitgangen. De DVI aansluiting is DVI-D Dual Link (24+1-pins) aangesloten.

Audio mogelijk bij beperkt aantal toepassingen

Een DVI kabel dient uitsluitend voor de overdracht van beeld. U dient dus een aparte kabel te gebruiken om het geluid over te brengen. In zeer beperkte situaties kunnen de extra pinnen die bij deze Dual Link DVI connector aanwezig zijn gebruikt worden om audio door te sturen. Dit werkt enkel bij apparaten met een DVI uitgang (niet bij apparaten met een DVI ingang). Voor zover bij ons bekend zijn er een beperkt aantal grafische kaarten van AMD/ATI Radeon en Nvidia die dit kunnen en de Dreambox met DVI-D Dual Link uitgang. Bij uw grafische kaart zult u wellicht instellingen aan moeten passen. Raadpleeg hiervoor de handleiding of de leverancier van de grafische kaart.

Alleen geschikt voor digitale videosignalen

Verloop naar VGA, bijvoorbeeld via een adapter of kabel, is niet mogelijk. Indien u toch een VGA monitor wilt aansluiten op de DVI uitgang van uw PC of laptop kunt u hiervoor een DVI-I / DVI-A naar VGA adapter of kabel gebruiken. Let op! Uw systeem moet dan wel beschikken over een DVI-I 24+5-pins uitgang.

Wat is DVI?

DVI is een afkorting voor Digital Visual Interface en was oorspronkelijk bedoeld als interface voor monitoren. DVI brengt een volledig digitaal signaal over zonder enig gegevensverlies. Hierdoor wordt DVI ook wel als vervanger gezien voor het analoge VGA.

DVI Single Link en Dual Link

Tegenwoordig zijn bijna alle DVI kabels Dual Link. Bij Dual Link worden twee parallelle verbindingen gemaakt, waardoor de bandbreedte wordt verdubbeld. Met een dubbele verbinding (Dual Link) kan een hogere resolutie worden verkregen. Hoge resoluties die over een dubbele verbinding (Dual Link) kunnen worden verstuurd zijn 2560x1600 @ 60Hz (WQXGA) of 1920x1080 @ 85Hz (HDTV). Bij een verloop naar HDMI kan met een DVI Dual Link connector geen hogere resolutie gehaald worden dan 1920 x 1200 @ 60 Hz, aangezien HDMI altijd Single Link is. Wel kunnen de extra aanwezige pinnen gebruikt worden voor andere signalen, zoals audio (bij specifieke apparaten).

3 verschillende typen DVI connectoren

DVI-A
Deze interface stuurt enkel een analoog signaal door, met als nut om een DVI kabel te laten verlopen naar VGA. Dit type is gelijkwaardig aan DVI-I.

DVI-I
Dit is de oorspronkelijke interface, die een combinatie maakt van een digitaal en analoog signaal. Veel computers met 1 monitor uitgang beschikken vaak over deze interface. U kunt dan een analoge (VGA) monitor aansluiten, maar ook een digitale DVI-D of HDMI monitor.

DVI-D
DVI-D draagt enkel een digitaal signaal. Veel consumentenproducten zoals digitale TV's of monitoren dragen deze interface al met zich mee. Ook computers met zowel een DVI als VGA monitor uitgang beschikken vaak over een digitale DVI-D uitgang.

Problemen bij het aansluiten

Let op bij de aanschaf van een DVI kabel welk DVI type uw apparaat ondersteunt. Een DVI-D connector past in een DVI-I aansluiting, terwijl een DVI-I connector niet in een DVI-D aansluiting past. Een DVI-A connector past alleen in een DVI-I aansluiting en niet in een DVI-D aansluiting.
