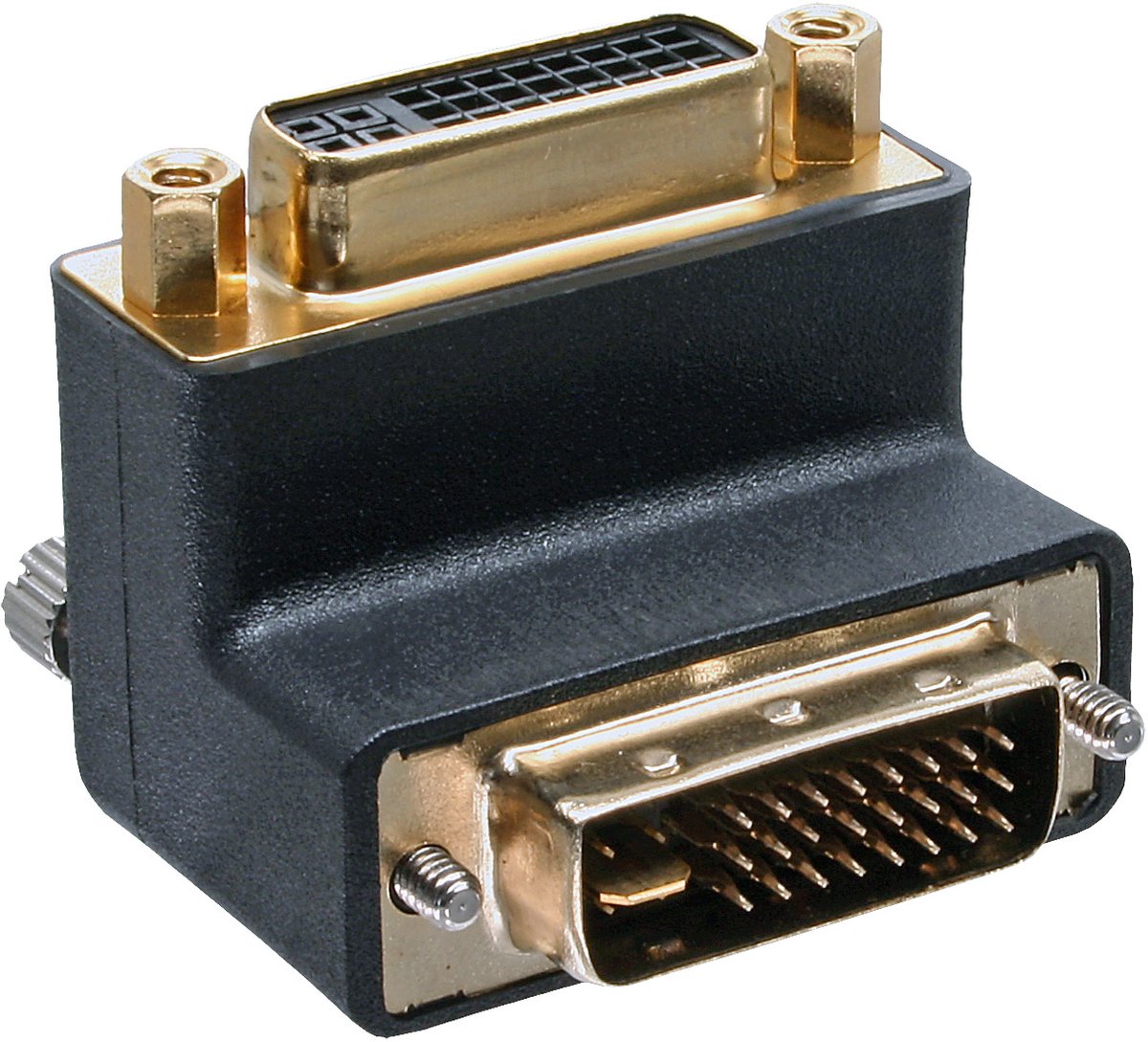

DVI-I Dual Link adapter - 90° haaks naar boven - verguldGebruik deze DVI adapter om een DVI poort haaks te benaderen met een reguliere DVI kabel. Door deze adapter aan de DVI connector te bevestigen maakt u van de rechte connector een haakse connector. Geschikt voor resoluties tot 2560 x 1600 @ 60 Hz (WQXGA) of 3840 x 2400 @ 30 Hz (WQUXGA). 90° haakse connectorDeze adapter maakt van een rechte connector een haakse connector. Zo kunt u een haakse connector gebruiken bij apparaten met weinig ruimte aan de achterzijde. Door de 90° haakse benadering kan bijvoorbeeld uw monitor of systeemkast extra dicht tegen de wand geplaatst worden. Controleer goed de poort of de haakse richting van de adapter voor uw toepassing de juiste is. Kenmerken:
- vergulde contacten ter voorkoming van signaalverlies
- afscherming ter voorkoming van gegevensverlies en storingen
Geschikt voor DVI-I aansluitingen en DVI-D en DVI-I kabelsControleer of uw DVI aansluiting DVI-I is (24+5-pins). Deze adapter kunt u niet gebruiken voor DVI-D (24+1-pins) aansluitingen. Wel kunt u op deze adapter DVI-D, DVI-I en DVI-A kabels aansluiten. Geen geluidEen DVI kabel dient uitsluitend voor de overdracht van beeld. U dient dus een aparte kabel te gebruiken om het geluid over te brengen. Wat is DVI?DVI is een afkorting voor Digital Visual Interface en was oorspronkelijk bedoeld als interface voor monitoren. DVI brengt een volledig digitaal signaal over zonder enig gegevensverlies. Hierdoor wordt DVI ook wel als vervanger gezien voor het analoge VGA. DVI Single Link en Dual LinkBij Dual Link worden twee parallelle verbindingen gemaakt, waardoor de bandbreedte wordt verdubbeld. Met een dubbele verbinding (Dual Link) kan een hogere resolutie worden verkregen dan met een enkele verbinding (Single Link). In onderstaand overzicht ziet u de maximaal haalbare resoluties voor Single Link en Dual Link DVI verbindingen:
- Single Link HDTV max. 1920 x 1080 @ 60 Hz
- Dual Link HDTV max. 1920 x 1080 @ 120 Hz
- Single Link WUXGA max. 1920 x 1200 @ 60 Hz
- Dual Link WUXGA max. 1920 x 1200 @ 120 Hz
- Single Link WQXGA max. 2560 x 1600 @ 30 Hz
- Dual Link WQXGA max. 2560 x 1600 @ 60 Hz
- Dual Link WQUXGA max. 3840 x 2400 @ 30 Hz3 verschillende typen DVI connectoren
DVI-A - 12+5-pins
Deze interface stuurt enkel een analoog signaal door, met als nut om een DVI kabel te laten verlopen naar VGA. Dit type is gelijkwaardig aan DVI-I.DVI-I - 18+5-pins (Single Link) / 24+5-pins (Dual Link)
Dit is de oorspronkelijke interface, die een combinatie maakt van een digitaal en analoog signaal. Veel computers met 1 monitor uitgang beschikken vaak over deze interface. U kunt dan een analoge (VGA) monitor aansluiten, maar ook een digitale DVI-D of HDMI monitor.DVI-D - 18+1-pins (Single Link) / 24+1-pins (Dual Link)
DVI-D draagt enkel een digitaal signaal. Veel consumentenproducten zoals digitale TV's of monitoren dragen deze interface al met zich mee. Ook computers met zowel een DVI als VGA monitor uitgang beschikken vaak over een digitale DVI-D uitgang. Problemen bij het aansluitenLet op bij de aanschaf van een DVI kabel welk DVI type uw apparaat ondersteunt. Een DVI-D connector past in een DVI-I aansluiting, terwijl een DVI-I connector niet in een DVI-D aansluiting past. Een DVI-A connector past alleen in een DVI-I aansluiting en niet in een DVI-D aansluiting.
