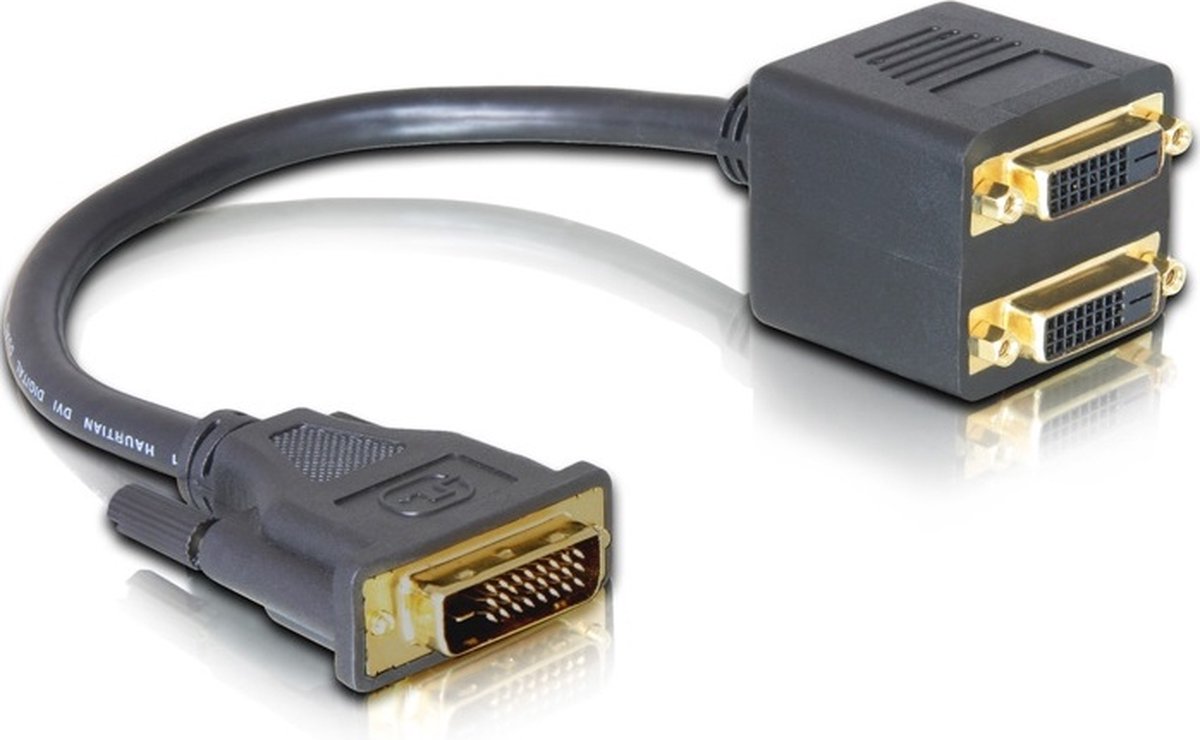

DVI-D Dual Link splitter 1 naar 2 / passiefGebruik deze DVI Dual Link splitser om 1 computer met DVI uitgang te verbinden met 2 maximaal TV's, monitoren of beamers met DVI ingangen. Geschikt voor resoluties tot 2560 x 1600 @ 60 Hz (WQXGA) of 3840 x 2400 @ 30 Hz (WQUXGA).Let op!
- Dit is een passieve splitter die geen voeding nodig heeft. Hierdoor kunt u kabels tot maximaal 3 meter gebruiken.
- Sluit alle apparaten, dus zowel uitsturend apparaat als beide schermen, aan op hetzelfde stopcontact. Kleine verschillen in voltage tussen de diverse stopcontacten in uw huis kunnen ervoor zorgen dat de splitter niet werkt.
- Heeft u geen beeld? Schakel dan over naar een lagere resolutie en/of een resolutie die door beide schermen ondersteunt wordt.
- Wilt u zekerheid hebben dat het werkt zonder tegen problemen aan te lopen zoals hierboven? Kies dan een splitter met voeding.
Het signaal wordt gedupliceerdDeze splitter zorgt er voor dat u op beide schermen hetzelfde beeld ziet. Het beeldscherm wordt dus niet uitgebreid, maar gedupliceerd.Deze splitter dupliceert 1 resolutieDeze splitter split het signaal van het uitsturende apparaat. Is dit 1920 x 1200, dan wordt op alle poorten 1920 x 1200 uitgestuurd. Stel dus op het uitsturende apparaat een resolutie in die door alle schermen ondersteunt wordt. Vooral belangrijk bij bijzondere toepassingen en resoluties die niet standaard zijn.Passieve splitter (geen voeding)Deze splitter split eenvoudig het beeld en heeft geen voeding nodig. Voordeel is dat u geen voedingsadapter aan hoeft te sluiten, nadeel is dat het signaal sterk moet zijn en de kabellengtes niet te lang mogen zijn (maximaal 3 meter). Geen geluidEen DVI kabel dient uitsluitend voor de overdracht van beeld. U dient dus een aparte kabel te gebruiken om het geluid over te brengen. Alleen geschikt voor digitale videosignalenVerloop naar VGA, bijvoorbeeld via een adapter of kabel, is niet mogelijk. Indien u toch een VGA monitor wilt aansluiten op de DVI uitgang van uw PC of laptop kunt u hiervoor een DVI-I / DVI-A naar VGA adapter of kabel gebruiken. Let op! Uw systeem moet dan wel beschikken over een DVI-I 24+5-pins uitgang.Wat is DVI?DVI is een afkorting voor Digital Visual Interface en was oorspronkelijk bedoeld als interface voor monitoren. DVI brengt een volledig digitaal signaal over zonder enig gegevensverlies. Hierdoor wordt DVI ook wel als vervanger gezien voor het analoge VGA.DVI Single Link en Dual LinkBij Dual Link worden twee parallelle verbindingen gemaakt, waardoor de bandbreedte wordt verdubbeld. Met een dubbele verbinding (Dual Link) kan een hogere resolutie worden verkregen dan met een enkele verbinding (Single Link). In onderstaand overzicht ziet u de maximaal haalbare resoluties voor Single Link en Dual Link DVI verbindingen:
- Single Link HDTV max. 1920 x 1080 @ 60 Hz
- Dual Link HDTV max. 1920 x 1080 @ 120 Hz
- Single Link WUXGA max. 1920 x 1200 @ 60 Hz
- Dual Link WUXGA max. 1920 x 1200 @ 120 Hz
- Single Link WQXGA max. 2560 x 1600 @ 30 Hz
- Dual Link WQXGA max. 2560 x 1600 @ 60 Hz
- Dual Link WQUXGA max. 3840 x 2400 @ 30 Hz3 verschillende typen DVI connectoren
DVI-A - 12+5-pins
Deze interface stuurt enkel een analoog signaal door, met als nut om een DVI kabel te laten verlopen naar VGA. Dit type is gelijkwaardig aan DVI-I.DVI-I - 18+5-pins (Single Link) / 24+5-pins (Dual Link)
Dit is de oorspronkelijke interface, die een combinatie maakt van een digitaal en analoog signaal. Veel computers met 1 monitor uitgang beschikken vaak over deze interface. U kunt dan een analoge (VGA) monitor aansluiten, maar ook een digitale DVI-D of HDMI monitor.DVI-D - 18+1-pins (Single Link) / 24+1-pins (Dual Link)
DVI-D draagt enkel een digitaal signaal. Veel consumentenproducten zoals digitale TV's of monitoren dragen deze interface al met zich mee. Ook computers met zowel een DVI als VGA monitor uitgang beschikken vaak over een digitale DVI-D uitgang. Problemen bij het aansluitenLet op bij de aanschaf van een DVI kabel welk DVI type uw apparaat ondersteunt. Een DVI-D connector past in een DVI-I aansluiting, terwijl een DVI-I connector niet in een DVI-D aansluiting past. Een DVI-A connector past alleen in een DVI-I aansluiting en niet in een DVI-D aansluiting.
