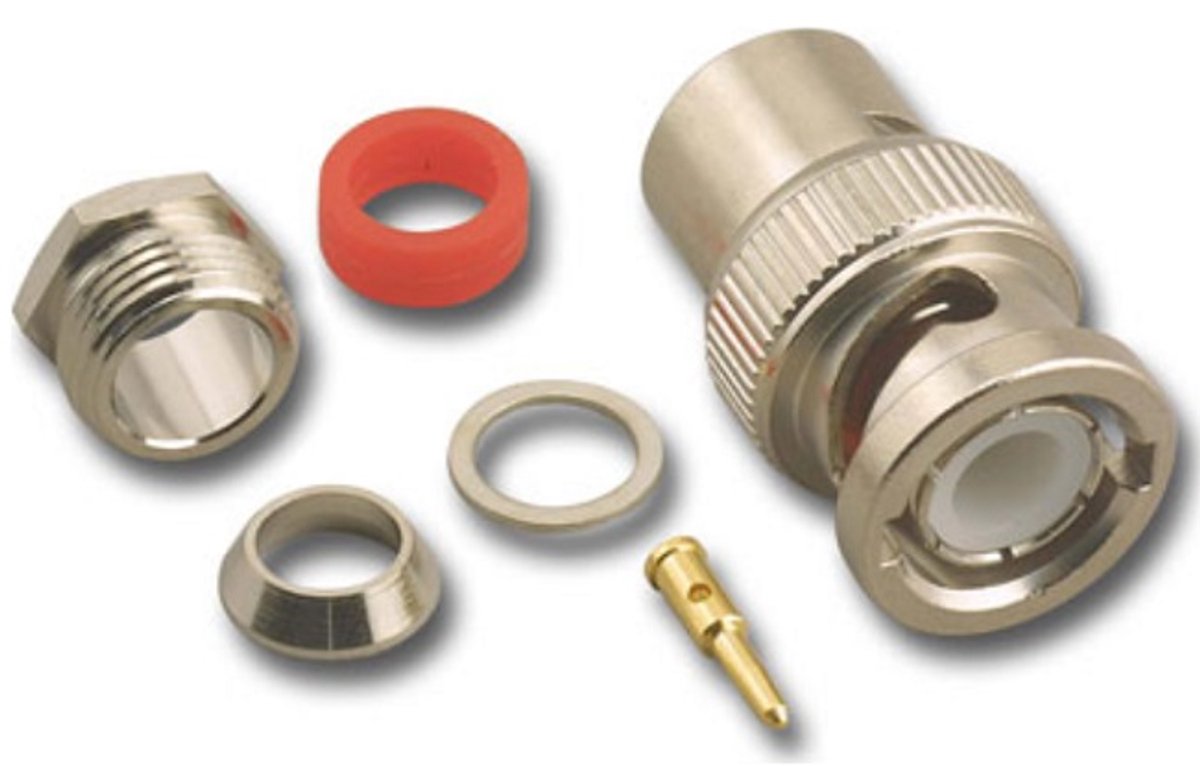

BNC (m) soldeerbare connector 50 Ohm voor 6,5mm kabel

EAN: 5021196015246

BNC (m) soldeerbare connector 50 Ohm voor 6,5mm kabelMannelijke BNC connector voor 50 Ohm coaxkabel. De connector is te bevestigen aan een coaxkabel met een diameter van 6,5 mm. Voor deze bevestiging is geen krimptang nodig. Hierdoor is een soldeerbare connector een prima alternatief voor een krimpconnector. Solderen vs krimpen?Een soldeerbare connector, ook wel clamp connector genoemd, is een alternatief voor een krimp connector. Voor een krimp connector heeft u een krimptang nodig, voor een soldeerbare connector enkel een soldeerbout, een stripper en een steeksleutel. Vrijwel iedere hobbyist heeft dit in huis, in tegenstelling tot de veel duurdere krimptang die meestal maar voor een beperkt aantal connectoren te gebruiken is. Een ander groot voordeel van een soldeerbare connector is dat deze herbruikbaar is. Bij hobby toepassingen waarbij veel getest wordt is dit natuurlijk een enorme kostenbesparing. Hoe bevestigd u de soldeerbare connector?Eerst stript u de kabel. Het meeste stripgereedschap speciaal voor coax kabels stript de kabel op de juiste lengte. De soldeerbare connector zelf bestaat uit 4 tot 6 onderdelen. Het schroefgedeelte (met schroefdraad aan de buitenzijde), wat als eerste over de kabel gaat. Dan komt het middelste gedeelte, wat bestaat uit meerdere kleinere ringen (met soms ook een rubberen ring). Zorg ervoor dat de gevlochten mantel van de kabel (braiding) contact maakt met dit gedeelte. Dan plaatst u de pin op de ader van de kabel, waarna u het contact verstevigd met soldeer. Als laatste plaatst u de connector behuizing erover die vastgeschroefd wordt aan het achterste gedeelte. Gebruik de steek sleutel om alles goed vast te schroeven zodat de connector geschikt is voor gebruik.
