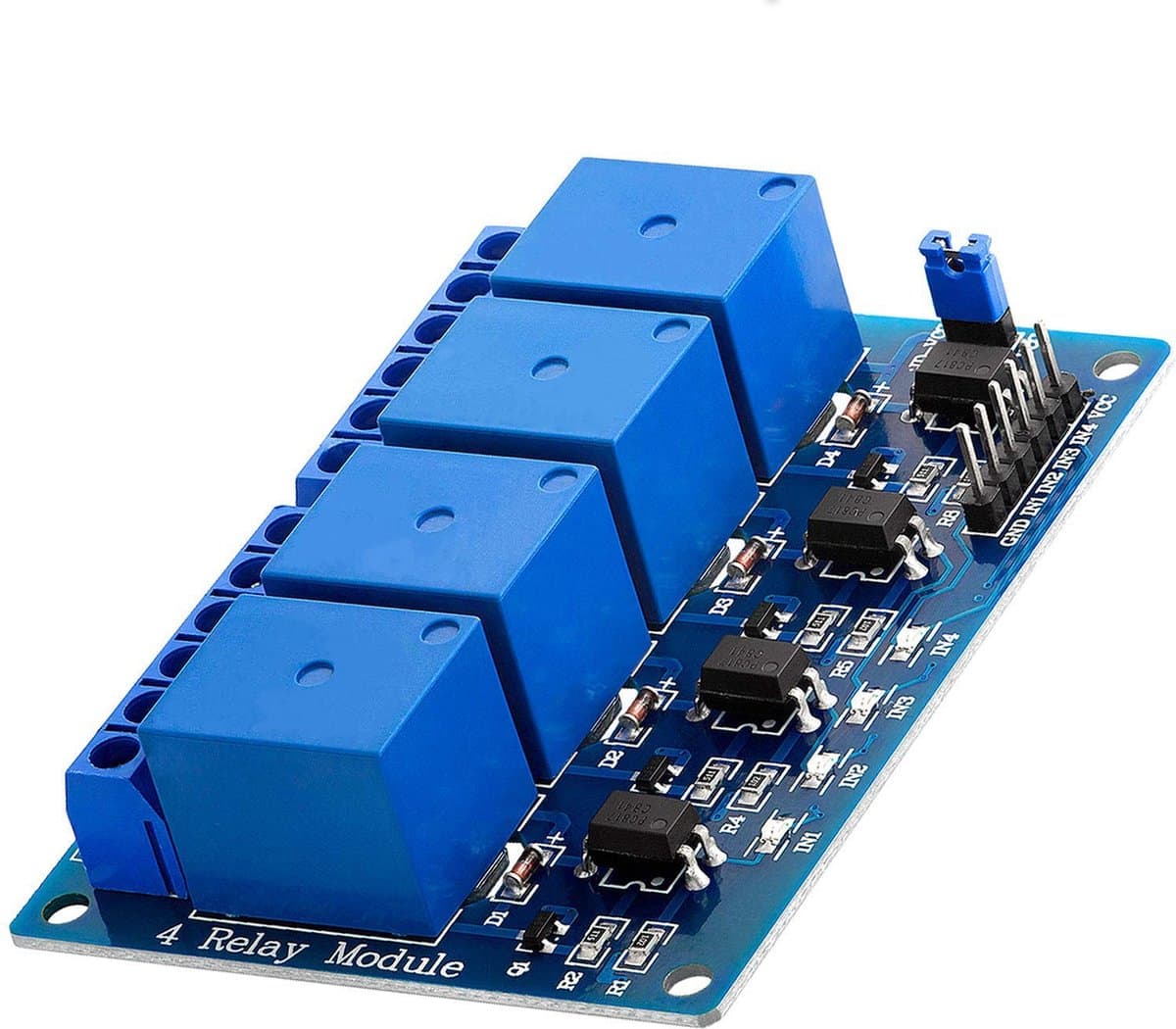

AZDelivery 4-Relay Module 5V met Optocoupler Low-Level Trigger Compatibel met Arduino Inclusief E-Book! 1

• Deze microcontroller-compatibele printplaat met vier relais voor max. 50V AC / 5A or 30V DC / 5A elk is perfect geschikt voor alle verschillende doe-het-zelfprojecten
• Deze 5V 4-kanaals relaismodule met optocouplers is perfect voor het aansturen van maximaal 4 apparaten met een hogere stroomsterkte.
• De optocouplers worden gebruikt om de signalen tussen de twee galvanisch gescheiden circuits - bijvoorbeeld uw microcontroller en uw aangesloten apparaat met een hogere stroomsterkte - over te brengen. Bovendien is er een LED-display op de module bevestigd om de status van de relaisuitgang weer te geven.
• Het 4-kanaalsrelais is uitgerust met hoogstroomrelais, die direct vanuit de microcontroller kan worden aangestuurd.
• Welkom bij de AZDelivery familie! Hier vindt u hoogwaardige producten voor uw projecten met Microcontrollers en Raspberry Pi. Wij bieden u graag een reeks toepassingsvoorbeelden, complete installatiegidsen, E-Books, bibliotheken en persoonlijke begeleiding. AZDelivery: uw micro-elektronica-expert!

Deze AZ-Delivery 4 relaismodule bestaat uit vier LED's, vier weerstanden, vier NPN-transistoren, vier diodes en vier relais die tot 5A 50V AC kunnen beheren.

De relais zijn ruim bemeten, maar toch compact, zodat ze continu kunnen werken, zelfs onder ongunstige bedrijfsomstandigheden. Met behulp van een extra transistor kan de module snel en eenvoudig worden geschakeld met verschillende microcontrollers met weinig vermogen.

Optocouplers en diodes beschermen uw controller tegen schade. De stroombron kan worden geconfigureerd met behulp van de jumper op het bord.

Type 4 kanalen
Afmetingen 55 mm x 75 mm [2.2 in x 2.95 in]
Contacttype beide: normaal gesloten - NC, normaal open - NO
DC-maximum 5A 30V
Maximale wisselstroom 5A 50V
TTL stuursignaal 5V DC
