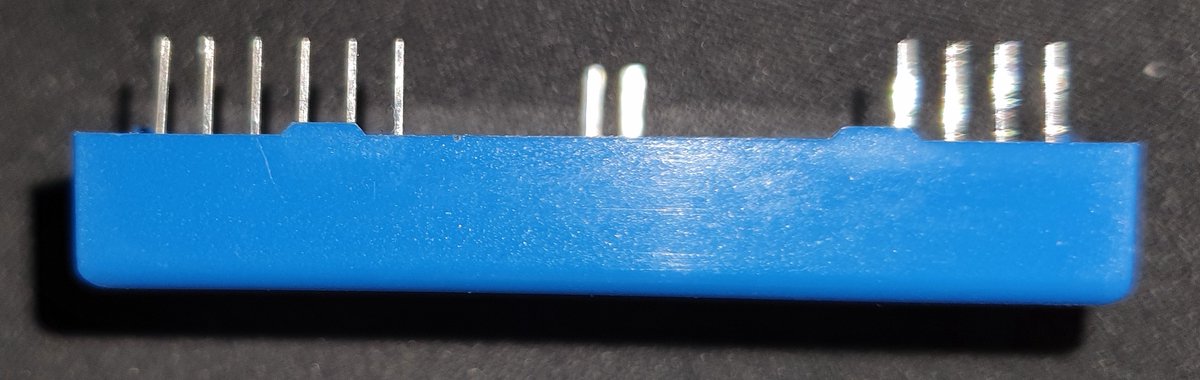

AD210AN Analog Devices, Isolation Amplifier Module - NOS - Obsolete Industrieel Component

De Analog Devices AD210AN is een hoogwaardige isolatieversterker-module voor industriële en professionele toepassingen. Dit betreft New Old Stock (NOS):

• Nooit gesoldeerd of gebruikt

• Afkomstig uit originele ADI ESD-verpakking

• Datecode: 0110

• Obsolete component, niet meer in productie

Deze module combineert signaalisolatie en geïsoleerde voeding in één compacte behuizing en wordt veel toegepast in meet- en regelsystemen, data-acquisitie en industriële elektronica.

De AD210AN is een zogeheten 3-poort isolatieversterker: input, output en voeding zijn galvanisch van elkaar gescheiden. Hierdoor worden aardlussen, lekstromen en common-mode storingen effectief onderdrukt en wordt aangesloten elektronica beschermd tegen hoge spanningen en storingen.

Dankzij de interne transformatorisolatie en geïntegreerde DC/DC-voorziening is geen externe geïsoleerde voeding nodig. De module werkt met één enkele +15 V voedingsspanning.

Belangrijkste kenmerken

• Galvanische isolatie tussen input, output en voeding

• Hoge isolatiespanning voor industriële toepassingen

• Wide bandwidth geschikt voor meet- en regelsignalen

• Hoge nauwkeurigheid en lage non-lineariteit

• Geïntegreerde geïsoleerde ±15 V voedingen voor input en output

• Compacte modulebehuizing voor through-hole montage

• Ontworpen voor langdurig gebruik onder hoge common-mode belasting

Typische toepassingen

• Industriële meet- en regelsystemen

• Multichannel data-acquisitie

• Stroom- en shuntmetingen

• Procesautomatisering

• Hoogspannings-instrumentatie

• Reparatie en onderhoud van bestaande industriële apparatuur

Belangrijke specificaties (volgens datasheet)

• Type: Isolation Amplifier Module

• Model: AD210AN

• Isolatiespanning (CMV):

  • 2500 V rms continu (AC)

  • ±3500 V piek continu (DC)

• Bandbreedte:

  • 20 kHz (–3 dB, full power, G = 1)

• Versterking:

  • Instelbaar van 1 V/V tot 100 V/V

• Maximale ingangsspanning:

  • ±10 V lineair

  • ±15 V veilig

• Uitgangsspanning:

  • ±10 V (bij 2 kΩ belasting)

• Geïsoleerde voeding:

  • ±15 V @ 5 mA (input en output)

• Voedingsspanning module:

  • +15 V DC

• Temperatuurbereik (bedrijf):

  • –40 °C tot +85 °C

• Behuizing:

  • Module, through-hole

  • Afmetingen ca. 25,4 × 53,3 × 8,9 mm

(Bron: Analog Devices AD210 datasheet, Rev. A)

ad210

Belangrijke informatie

• Dit product is een industrieel elektronisch component, geen consumentenelektronica

• Bedoeld voor professioneel gebruik, reparatie of vervanging

• Obsolete onderdeel: geen fabrieksgarantie meer van de fabrikant

• ESD-gevoelig product, zorgvuldig verpakt en verzonden

• Verkoop per stuk
