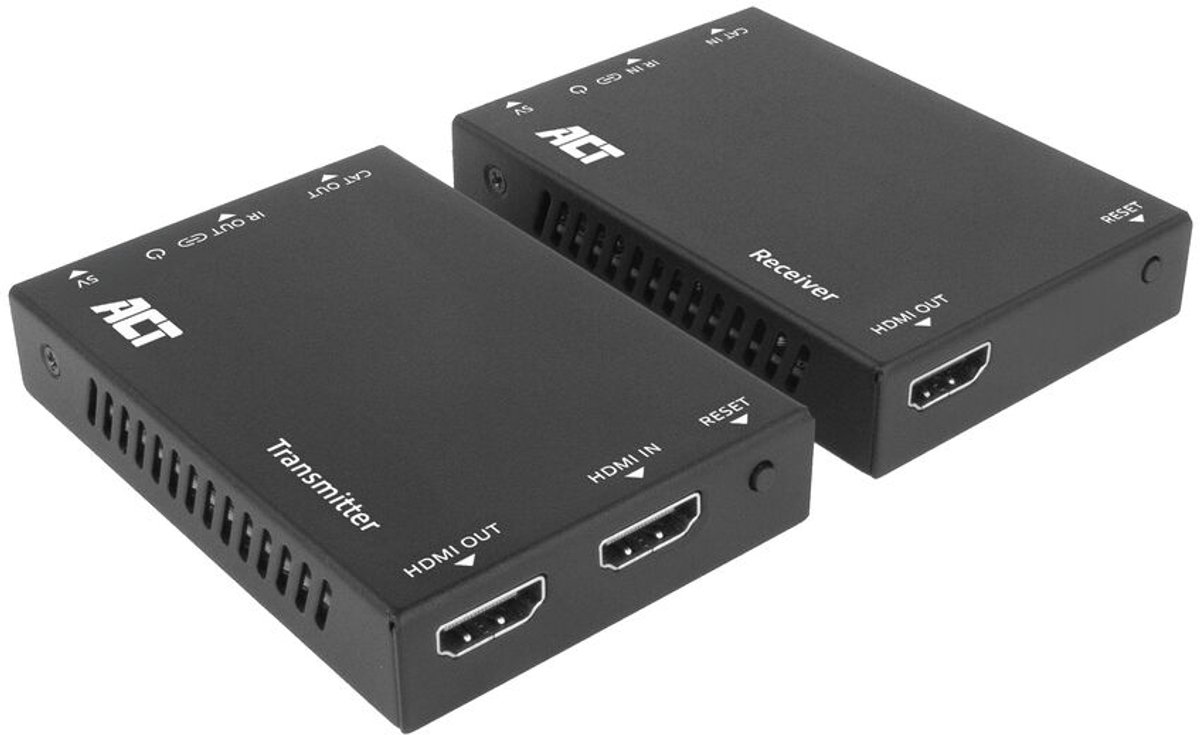

De AC7852 HDMI over IP extender set maakt het mogelijk om een HDMI-signaal uit te breiden via CAT5e en hoger. Dit over een afstand van maximaal 150 meter (point-to-point). Sluit tot 253 ontvangers aan in de point-to-multipoint opstelling. De transmitter (zender) heeft een HDMI output voor het aansluiten van een extra scherm. Een infraroodzender- en ontvanger zijn inbegrepen om het bronapparaat op afstand te bedienen. De AC7852 ondersteunt een resolutie van 1920x1200@60Hz, een 16:10 ratio, EDID, Chroma Sampling 4:4:4, video-encoding H.265 en HDCP 1.4. De extender set wordt geleverd met montagebeugels.
Verleng een HDMI-signaal tot 150 meter De AC7852 HDMI extender set verlengt een HDMI-signaal over een afstand van maximaal 150 meter point-to-point met een resolutie van 1920x1200@60Hz via een CAT5e (en hoger) kabel. Wanneer er een netwerkswitch in een point-to-point en point-to-multipoint situatie gebruikt wordt, zal deze switch Layer 3, Internet Group Management Protocol (IGMP) en Multicast moeten ondersteunen.
Sluit een local loop scherm aan De transmitter unit heeft een extra HDMI output voor het aansluiten van een lokale tv of monitor. Het beeld van het bronapparaat kan worden weergegeven op een tv of monitor dicht bij de transmitter.
EDID kopieerfunctie De AC7852 ondersteunt EDID (Extended Display Identification) kopieerfunctie om ervoor te zorgen dat de resolutie correct wordt doorgegeven tussen het bronapparaat en de schermen.
Infraroodbediening via de meegeleverde IR zender en ontvanger De extender set heeft een infrarood zender en ontvanger voor het op afstand bedienen van het bronapparaat.
Gebruikersscenario’s - Point-to-point: De HDMI transmitter is rechtstreeks verbonden met de HDMI receiver via een CAT-kabel tot 150 meter. Dit is de eenvoudigste manier om een HDMI-signaal te verlengen.
- Point-to-point via een netwerkswitch: Dit scenario is te vergelijken met de vorige, alleen wordt in deze situatie gebruik gemaakt van een switch. De HDMI-zender en -ontvanger zijn beide verbonden met de netwerkswitch. De maximale afstand van de zender (transmitter) naar de netwerkswitch is 100 meter. De afstand van de netwerkswitch naar de ontvanger (receiver) is ook 100 meter.
- Point-to-multipoint: De HDMI transmitter (zender) is verbonden met de netwerkswitch via een CAT-kabel tot 100 meter. De switch is verbonden met meerdere HDMI receivers (ontvangers) met een maximale afstand van 100 meter per receiver. Extra HDMI-ontvangers (AC7853) zijn apart verkrijgbaar. Het is mogelijk om tot 253 receivers te verbinden in dit point-to-multipoint scenario.
