EAN: 9101030486909
Beschermingsmodule voor 7-snarige (7S) Li-Ion batterijpakketten (18650), geschikt voor een maximale spanning van 24V en een stroom tot 20A. Dit BMS (Battery Management System) PCB biedt essentiële beveiliging tegen overladen en diepontladen van uw accu. Met ingebouwde balancering functie zorgt het voor een gelijkmatige ladingverdeling tussen de cellen voor een langere levensduur. **Specificaties:** * Spanning: 24V * Maximale Stroom: 20A * Celconfiguratie: 7S * Functies: Overlaadbeveiliging, Ontlaadbeveiliging, Celbalancering * Afmetingen PCB: 65mm x 33mm x 7mm * Draadlengte: 350mm **Installatiegids (Belangrijk):** 1. Koppel de kabel los van de PCB voordat u begint met aansluiten. 2. Sluit eerst de hoofdbatterijnegatief aan (B-) en soldeer deze kort. 3. Sluit vervolgens de draadbank aan op de individuele cellen of groepen. Begin met BC0 op de totale negatieve elektrode van de batterij, gevolgd door BC1, BC2, etc., op de positieve elektroden van de opeenvolgende cellen/groepen (bijv. BC1 op positief van cel 1, BC2 op positief van cel 2, enz.). 4. Meet na het aansluiten de spanning tussen elke twee aangrenzende draden (beginnend bij de kop van de kabel). De spanning mag niet hoger zijn dan 4V voor polymeerbatterijen of 3.5V voor ijzerlithiumbatterijen. 5. Sluit de negatieve pool van de lader en de negatieve pool van de belasting aan op 'C-'. Zorg ervoor dat de B-lijn en C-lijn dikke draden gebruiken. 6. Controleer ten slotte of de totale spanning van het batterijpakket overeenkomt met de uitgangsspanning van de beschermingskaart om een correcte werking te garanderen.
Ook bij Amazon
Vergelijk de prijs op Amazon.nl
We mailen je binnen 24 uur een antwoord over de 7S 24V 20A Li-Ion Batterij Oplaad- en Ontlaadbeveiligingsmodule met Balancering. Geen verkooppraat.

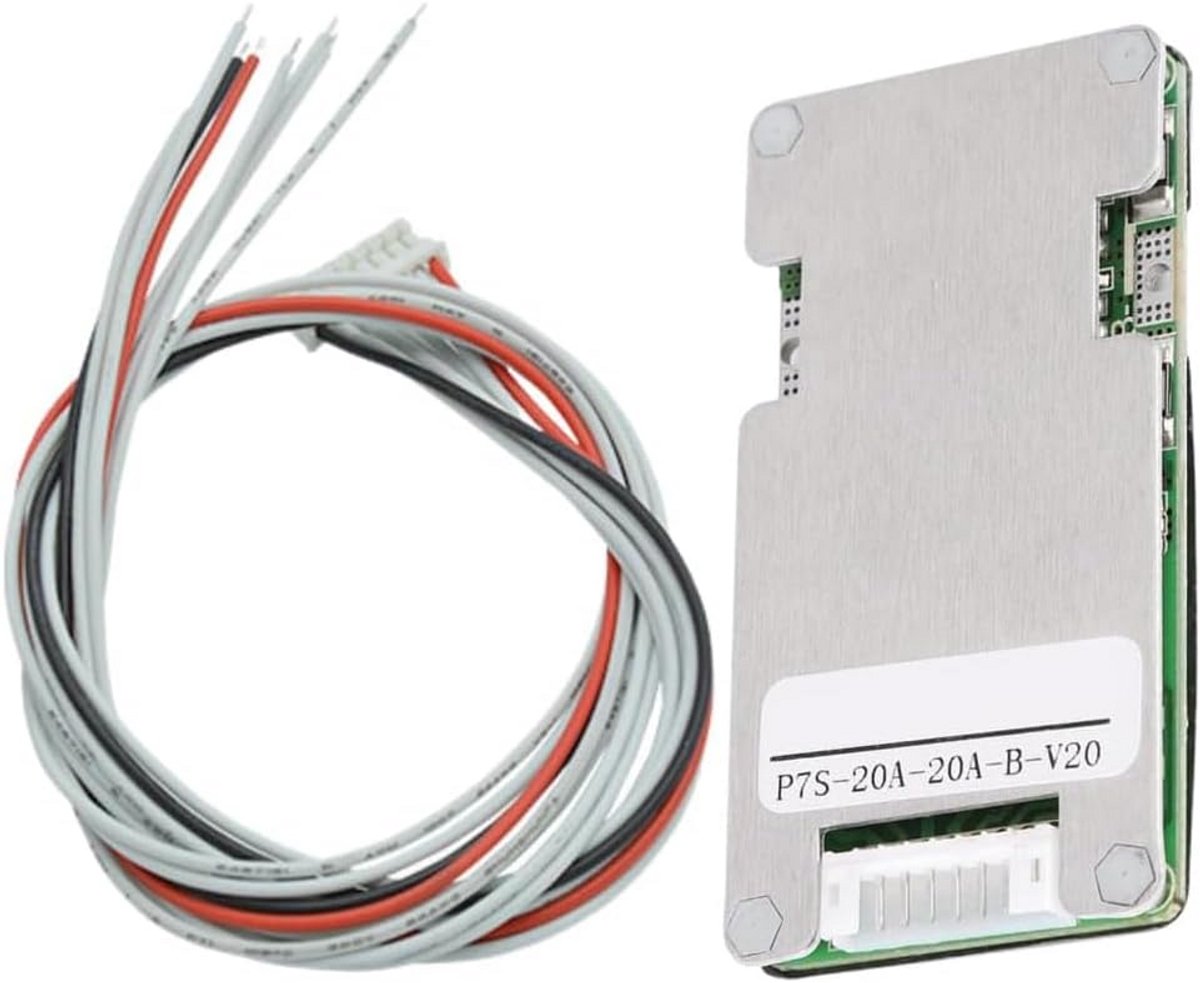

Beschermingsmodule voor 7-snarige (7S) Li-Ion batterijpakketten (18650), geschikt voor een maximale spanning van 24V en een stroom tot 20A.
Dit BMS (Battery Management System) PCB biedt essentiële beveiliging tegen overladen en diepontladen van uw accu.
Met ingebouwde balancering functie zorgt het voor een gelijkmatige ladingverdeling tussen de cellen voor een langere levensduur.
**Specificaties:** * Spanning: 24V * Maximale Stroom: 20A * Celconfiguratie: 7S * Functies: Overlaadbeveiliging, Ontlaadbeveiliging, Celbalancering * Afmetingen PCB: 65mm x 33mm x 7mm * Draadlengte: 350mm **Installatiegids (Belangrijk):** 1.
Koppel de kabel los van de PCB voordat u begint met aansluiten.
2.
Sluit eerst de hoofdbatterijnegatief aan (B-) en soldeer deze kort.
3.
Sluit vervolgens de draadbank aan op de individuele cellen of groepen.
Begin met BC0 op de totale negatieve elektrode van de batterij, gevolgd door BC1, BC2, etc., op de positieve elektroden van de opeenvolgende cellen/groepen (bijv.
BC1 op positief van cel 1, BC2 op positief van cel 2, enz.).
4.
Meet na het aansluiten de spanning tussen elke twee aangrenzende draden (beginnend bij de kop van de kabel).
De spanning mag niet hoger zijn dan 4V voor polymeerbatterijen of 3.5V voor ijzerlithiumbatterijen.
5.
Sluit de negatieve pool van de lader en de negatieve pool van de belasting aan op 'C-'.
Zorg ervoor dat de B-lijn en C-lijn dikke draden gebruiken.
6.
Controleer ten slotte of de totale spanning van het batterijpakket overeenkomt met de uitgangsspanning van de beschermingskaart om een correcte werking te garanderen.
