EAN: 9505698444675
Productomschrijving

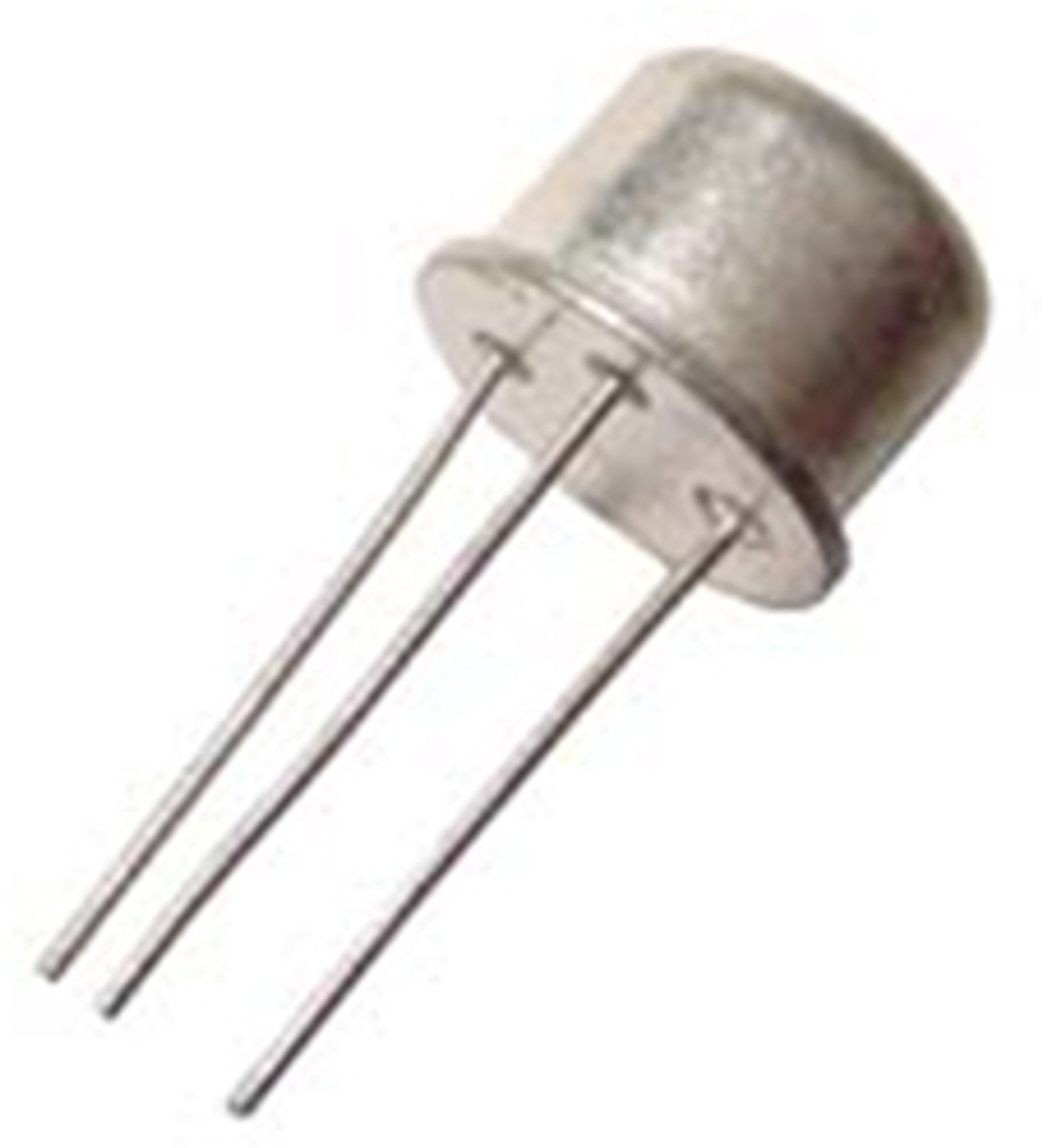

De 2N5416 is een PNP silicon low power transistor in TO-39 uitvoering. Dit type is geschikt voor algemene low power toepassingen waarbij hoge spanning en snelle schakelingen belangrijk zijn. De TO-39 behuizing maakt deze transistor interessant voor reparatie, vervanging van bestaande componenten en gebruik in klassieke of industriële elektronica.
Volgens een gangbare officiële datasheet voor de TO-39 variant heeft de 2N5416 een maximale collector emitter spanning van 300 V, een collector base spanning van 350 V, een emitter base spanning van 6 V en een maximale collectorstroom van 1,0 A. De transistor is daarmee geschikt voor uiteenlopende analoge en schakeltoepassingen binnen de opgegeven grenswaarden.
Belangrijkste kenmerken
PNP bipolaire transistor in TO-39 uitvoering. Ontworpen voor low power toepassingen met hoge schakelfrequentie. Maximale VCEO van 300 V. Maximale collectorstroom van 1,0 A. hFE van 30 tot 120 bij de opgegeven testcondities. Collector emitter saturatiespanning maximaal 2,0 V.
Toepassingen
Deze 2N5416 transistor is geschikt voor algemene elektronica, reparaties, vervanging van defecte transistoren, signaalverwerking, schakelcircuits, stuurtrappen en ontwerpen waar een PNP transistor in metalen TO-39 behuizing gewenst is. De fabrikant omschrijft deze serie als general purpose transistoren voor low power toepassingen die high frequency switching vereisen.
Specificaties
Type transistor: PNP bipolair single transistor
Behuizing: TO-39, TO-205AD short leaded
Materiaal: silicon
Maximale collector emitter spanning VCEO: 300 V
Maximale collector base spanning VCBO: 350 V
Maximale emitter base spanning VEBO: 6,0 V
Maximale collectorstroom IC: 1,0 A
Vermogensdissipatie bij 25 °C: 0,75 W
hFE: 30 tot 120
Maximale VCE sat: 2,0 V
Base emitter spanning non saturation: 1,5 V
Turn on time: 1 µs
Turn off time: 10 µs
Output capacitance Cobo: 15 pF
Temperatuurbereik junction en opslag: -65 °C tot +200 °C
Polariteit: PNP
Pinout: pin 1 emitter, pin 2 base, pin 3 collector
Opmerking: de collector is intern verbonden met de behuizing.
Inhoud van de verpakking
1 x 2N5416 PNP transistor TO-39
FAQ
Is dit een PNP of NPN transistor
Dit is een PNP transistor.
Welke behuizing heeft deze transistor
Deze uitvoering hoort bij de TO-39 of TO-205AD behuizing met korte aansluitdraden.
Wat is de maximale collector emitter spanning
Voor de 2N5416 wordt 300 V opgegeven in de officiële datasheet.
Wat is de pinindeling
Pin 1 is emitter, pin 2 is base en pin 3 is collector. De collector is intern verbonden met de behuizing.
