EAN: 9504165782944

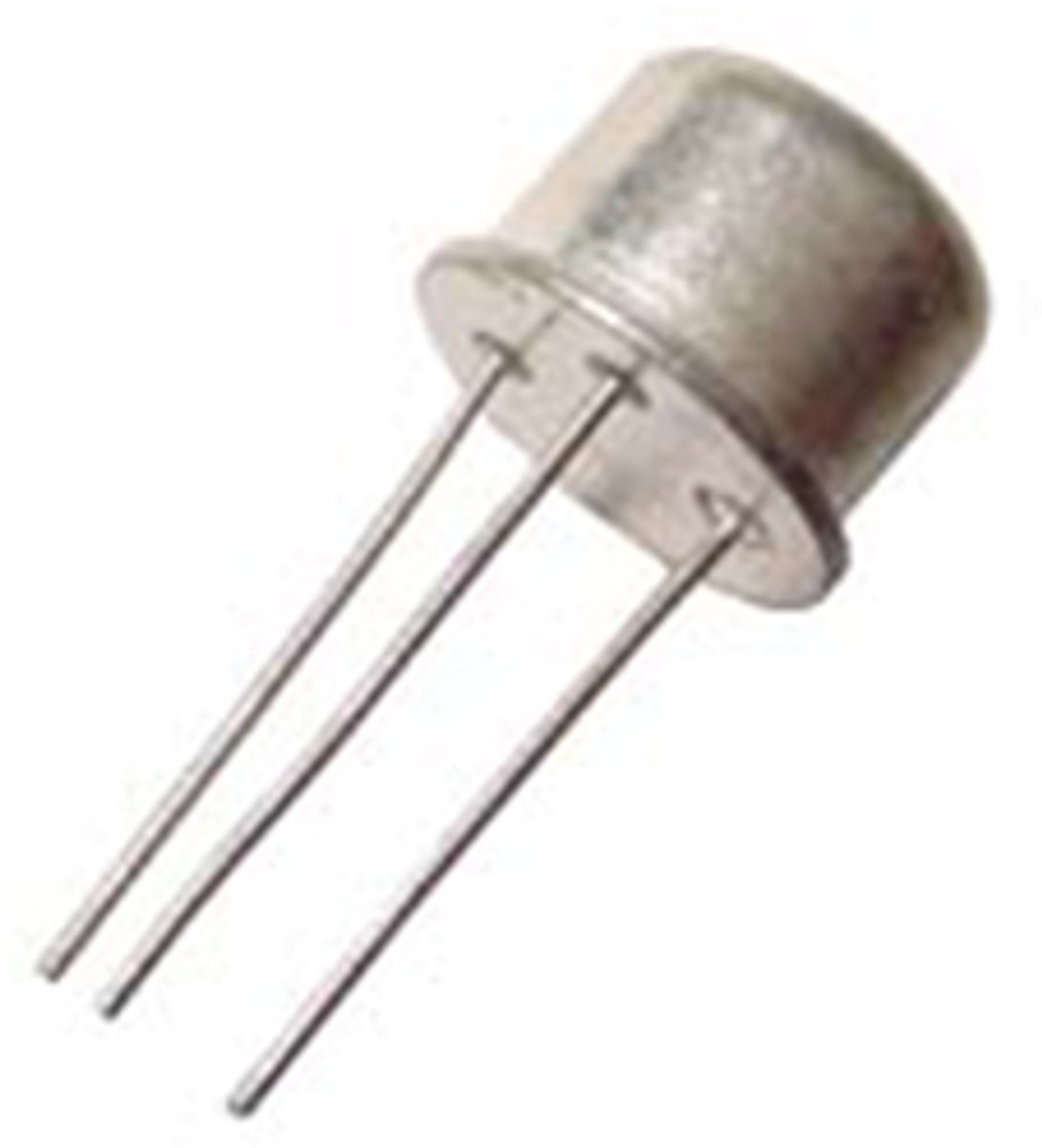

De 2N5416 is een PNP bipolaire transistor in een stevige TO-39 metalen behuizing. Deze transistor is ontworpen voor toepassingen waarbij een relatief hoge spanning en een lage tot middelhoge stroom nodig zijn.
De 2N5416 wordt veel gebruikt in schakeltoepassingen, lineaire versterkers, drivertrappen, spanningsregelaars en industriële elektronica. Dankzij de metalen TO-39 behuizing is deze transistor geschikt voor betrouwbare elektronische schakelingen waarbij warmteafvoer en robuustheid belangrijk zijn.
Deze PNP transistor is een praktische keuze voor reparatie, prototyping, vervanging van bestaande componenten en het bouwen van elektronische schakelingen met discrete halfgeleiders.
Belangrijkste kenmerkenDe 2N5416 is geschikt voor schakelingen waarbij een PNP transistor met hoge spanningswaarde nodig is. Volgens datasheetgegevens heeft de 2N5416 onder andere een collector-emitter spanning van 300 V en een collector-base spanning van 350 V.
De transistor wordt geleverd in een TO-39 metalen behuizing. Deze behuizing is compact, stevig en geschikt voor diverse elektronische toepassingen.
De 2N5416 kan worden toegepast in schakelcircuits, lineaire versterkerschakelingen, drivertrappen, serie-regelaars en hoogspannings laagstroom toepassingen.
Deze transistor is geschikt als vervangingsonderdeel in bestaande elektronica, mits de elektrische specificaties en pinbezetting overeenkomen met het originele onderdeel.
ToepassingenGebruik de 2N5416 in schakelingen waar een PNP bipolaire transistor nodig is, bijvoorbeeld in versterkers, drivers, regelaars en schakelcircuits.
De 2N5416 is geschikt voor reparatie van printplaten en elektronische apparaten waarin dit type transistor oorspronkelijk is toegepast.
Ook bij het ontwerpen en testen van nieuwe schakelingen is deze transistor bruikbaar voor toepassingen met hogere spanningen en beperkte stroom.
SpecificatiesProducttype: PNP bipolaire transistor
Type: 2N5416
Behuizing: TO-39 metaal
Polariteit: PNP
Collector-base spanning VCBO: 350 V
Collector-emitter spanning VCEO: 300 V
Emitter-base spanning VEBO: 6 V
Collectorstroom IC: 1 A
Vermogensdissipatie bij behuizingstemperatuur: 10 W bij Tc tot 25 graden Celsius
Vermogensdissipatie bij omgevingstemperatuur: 1 W bij Tamb tot 50 graden Celsius
DC stroomversterking hFE: 30 tot 120 bij IC 50 mA en VCE 10 V
Transitiefrequentie fT: 15 MHz
Aantal aansluitingen: 3
Pinbezetting: 1 emitter, 2 basis, 3 collector
Collector is verbonden met de metalen behuizing
Emitter
Basis
Collector
Let op: bij de TO-39 uitvoering is de collector verbonden met de metalen behuizing. Controleer altijd de pinbezetting voordat u de transistor in een schakeling plaatst.
Inhoud van de verpakking1 x 2N5416 PNP bipolaire transistor TO-39
Let opControleer voor gebruik altijd of spanning, stroom, vermogen, polariteit en pinbezetting geschikt zijn voor uw toepassing. Gebruik bij hogere vermogens voldoende koeling en houd rekening met de maximale waarden van de transistor.
FAQDe 2N5416 is een PNP bipolaire transistor.
De 2N5416 wordt geleverd in een TO-39 metalen behuizing.
Deze transistor wordt gebruikt voor schakeltoepassingen, drivertrappen, lineaire versterkers, spanningsregelaars en reparatie van elektronische schakelingen.
De maximale collector-emitter spanning VCEO is 300 V volgens datasheetgegevens.
Ja, maar vooral wanneer u weet hoe de transistor correct moet worden aangestuurd. Voor eenvoudige laagspanningsschakelingen zijn vaak kleinere transistoren of MOSFET modules praktischer.
