2-DIN kit met vak Seat/VW 52Pin Quadlock LFB/Antenne

Radio paneel 2-DIN met met compartiment met radio aansluitset stuurwiel afstandsbediening Seat / VW

acv premium kwaliteit

Veel autofabrikanten installeren hun eigen voertuigspecifieke radio's, die optisch zijn aangepast aan de middenconsole.

Installatiesets bevatten alle onderdelen die nodig zijn om een OEM-apparaat te vervangen.

Afhankelijk van de uitrusting van het voertuig worden alle adapters en interfaces meegeleverd die nodig zijn om het retrofitapparaat te bedienen en de voertuigfuncties te herstellen.

Neem de installatieaanbevelingen voor de individuele componenten in acht.

In sommige gevallen worden niet alle voertuigfuncties ondersteund.
Bijvoorbeeld Trailer Assist, E Call of andere bestuurdersassistentiesystemen.

Controleer voor de installatie het OEM-apparaat en het voertuigmenu op verschillende instellingen.

Afhankelijk van de voertuiguitrusting en de reeks functies en software van het retrofit-apparaat, kunnen individuele bedieningsfuncties weggelaten of vervangen worden door andere functies.

Vergelijk de afgebeelde adapterstekkers met die in je voertuig en zorg ervoor dat ze visueel en technisch overeenkomen.

Controleer ook of een van de gespecificeerde originele fabrieksradio's in uw voertuig geïnstalleerd was.

Controleer voor de definitieve installatie of de voertuigfuncties, voertuiginstellingen en stuurwielafstandsbediening goed werken.

Opmerking:

CAN-bus

Aansluiting: 52 pins VAG Quadlock stekker > Artikel: 42cx38
Aansluiting: Stuurwiel afstandsbediening > Artikel: 42arc100
Aansluiting: OEM antenne Fakra Z(m)(Set) +12V > DIN(m)

Controleer dipschakelaar positie voor retrofit apparaat

Controleer de voedingsspanning van de OEM-antenne voor installatie met OEM-apparaat:
Voertuigen met +12V voedingsspanning OEM antenne

Voertuigen met 8,5V voedingsspanning OEM antenne:
Antenneadapter Fakra(m)(dubbel)>DIN(m) 8,5V > Artikel: 1524-29

blauw: +12V antenne afstandsbediening

Voertuiginstellingen niet ondersteund
E-Call niet ondersteund

Voertuigen met E-Call:
E-Call onderhoud MAN/Seat/Skoda/VW 52 Pin Quadlock > Artikel: 1424-28

Voertuigen met achteruitrijcamera:
Achteruitrijcamera adapter OEM VW diverse voertuigen MIB-PQ > Artikel: 771324-1037

Diagnostische LED:
blauw knipperend > CAN-bus zoeken
constant blauw > CAN-bus actief
rood > +12V ontstekingsstroom actief

Geschikt voor de volgende voertuigen:

Seat
Seat Alhambra II (7N) 06/2016 - 08/2019

VW
VW Amarok (2H) 09/2016 - 07/2020*
VW Kever (16) 06/2016 - 03/2018
VW Caddy IV (DU) 06/2015 - 09/2020
VW Sharan II (7N) 07/2015 - 10/2021
VW T6 (7HC) 07/2015 - 08/2019**

Kleur: zwart

Inbouwuitsparing voor radiodisplay: 173 mm x 98,5 mm

De volgende signalen zijn beschikbaar:

Opnieuw geïmporteerde voertuigen of voertuigen met andere software kunnen qua functies incompatibel zijn.

roze: +12V ontstekingsklem 15 1,5A max.
oranje: +12V verlichtingsklem 58 0,1A max.
wit: +12V achteruitrijsignaal 1,5A max.
geel/groen geel/rood: snelheidssignaal

Stuurwielafstandsbediening

*Voertuigen met OEM-apparaat inclusief CD-station
**Voertuigen zonder Composition Audio MIB Entry OEM-apparaat met AUX/SD/USB vooraan
**Voertuigen met Composition Audio MIB Entry OEM-apparaat met AUX/SD/USB vooraan > Artikel: 42a-1324-001

Optioneel:

Opbergvak INBAY® voor 2-DIN radiobehuizingen schroefbevestiging > Artikel: 241000-10-1

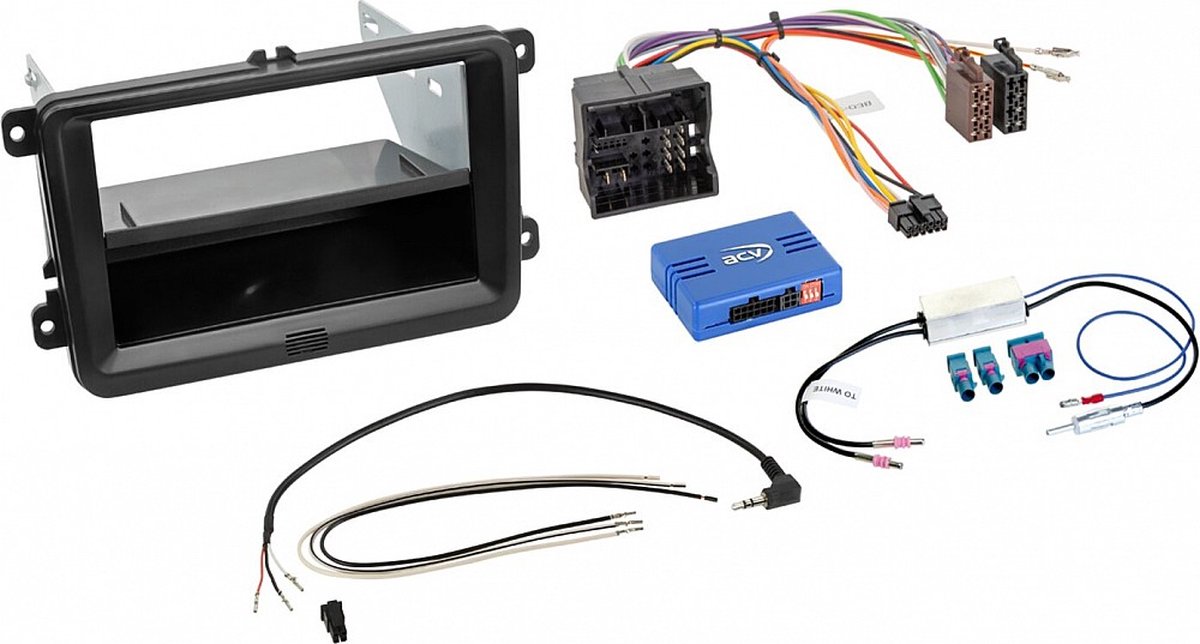

Leveringsomvang:

2-DIN radiopaneel met opbergvak Seat/Skoda/VW zwart > Onderdeel: 281320-30-1
LFB Audi/MAN/Seat/Skoda/VW diverse voertuigen 52Pin Quadlock > Onderdeel: 42a-1328-000
LFB kabel 42a/42cx401 > Multilead diverse apparaten > Artikel: 42arc100
Antenne adapter Fakra(m)(Set)>DIN(m) 12V Phantom los > Artikel: 1524-70-0

Geschikt voor:
Seat Alhambra 2016-2019
Volkswagen Amarok 2016-2020
Volkswagen Beetle 2016-2018
Volkswagen Caddy 2015-2020
Volkswagen sharan 2015-2021
Volkswagen T6 Transporter 2015-2019
