2-DIN kit Mercedes Benz CLK-Klasse (209) 2004 >2010

Veel autofabrikanten installeren hun eigen voertuigspecifieke radio's, die visueel zijn aangepast aan de middenconsole.

Daarom heb je een geschikte radiohoes nodig om een standaard DIN- of dubbel DIN-radio te vervangen.

Daarnaast zijn er vaak ook voertuigspecifieke radio-aansluitkabels, antenne-adapters, stuurwielafstandsbedieningsadapters, camera-adapters en actieve systeemadapters nodig.

Geschikt voor de volgende voertuigen:

Mercedes CLK (C209) Facelift Coupé 04/2004 - 04/2009
Mercedes CLK (A209) Gefacelifte Cabriolet 04/2004 - 03/2010

Kleur: zwart
Opmerking S.W.I.:

CAN-bus

Aansluiting: 40 polige Quadlock Mercedes stekker

Voor onbekende Mercedes connector variant > Artikel: 42smc00c met ISO en 40-polige Quadlock kabelboom

Voertuigen met 2-DIN Audio 20 OEM-apparaat
Voertuigen met 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM-navigatie*

Mercedes voertuigen zonder radiovoorbereiding
Voertuigen van Mercedes zonder 1-DIN OEM apparaat

Voertuigen met Audio 50 APS Comand NTG2/ NTG2.5 OEM-navigatie:
Tijdinstelling niet ondersteund > Codeer voertuigen indien mogelijk naar Audio 20 OEM-apparaat

De volgende signalen worden verstrekt:

Voertuigen opnieuw importeren of voertuigen met andere software kunnen incompatibel zijn in functies.

rood: +12V ontstekingsklem 15
oranje: +12V verlichtingsklem 58
paars/wit: +12V achteruitrijsignaal
groen: massa GND handrem signaal

Totale uitgangsbelasting: 100 mA max.

Stroomvereiste groter dan 100 mA:
1 relais Spoelweerstand 75 Ohm min.
2 relais Spoelweerstand 150 Ohm min.

Stuurwielbediening

Aansluitkabel voor de volgende radiofabrikanten:

Alpine jack: 42ctalpinelead
Parrot 4 pin: 42ctasteroidlead
Bosch-Blaupunkt >2010 Mini ISO: 42ctblaupunktlead
Blaupunkt/China HU/Kenwood 3 kabel: 42ctchinahulead
Clarion aansluiting: 42ctclarionlead
Garmin Vieo” RV52 Stereo Dock 3 kabel: 42ctgarminlead
JVC 1 kabel/jack: 42ctjvclead
Kenwood 1 kabel: 42ctkenwoodlead
Multilead diverse apparaten: 42ctmultilead
Multilead diverse apparaten/Pioneer 2022>: 42ctmultilead3
Multilead diverse apparaten/Pioneer 2022>: 42ctmultilead5
Panasonic 1 kabel: 42ctpanasoniclead
Blaupunkt/Kenwood/Pioneer jack: 42ctpioneerlead
Pioneer AVH/DMH/SPH 2022> Losse aansluiting: 42ctpioneerlead2
Apparaten met S.W.I. tune-in functie: 42ctsmartlead
Blaupunkt/Kenwood/Sony aansluiting: 42ctsonylead
XZent/Zenec 1 kabel: 42ctzeneclead

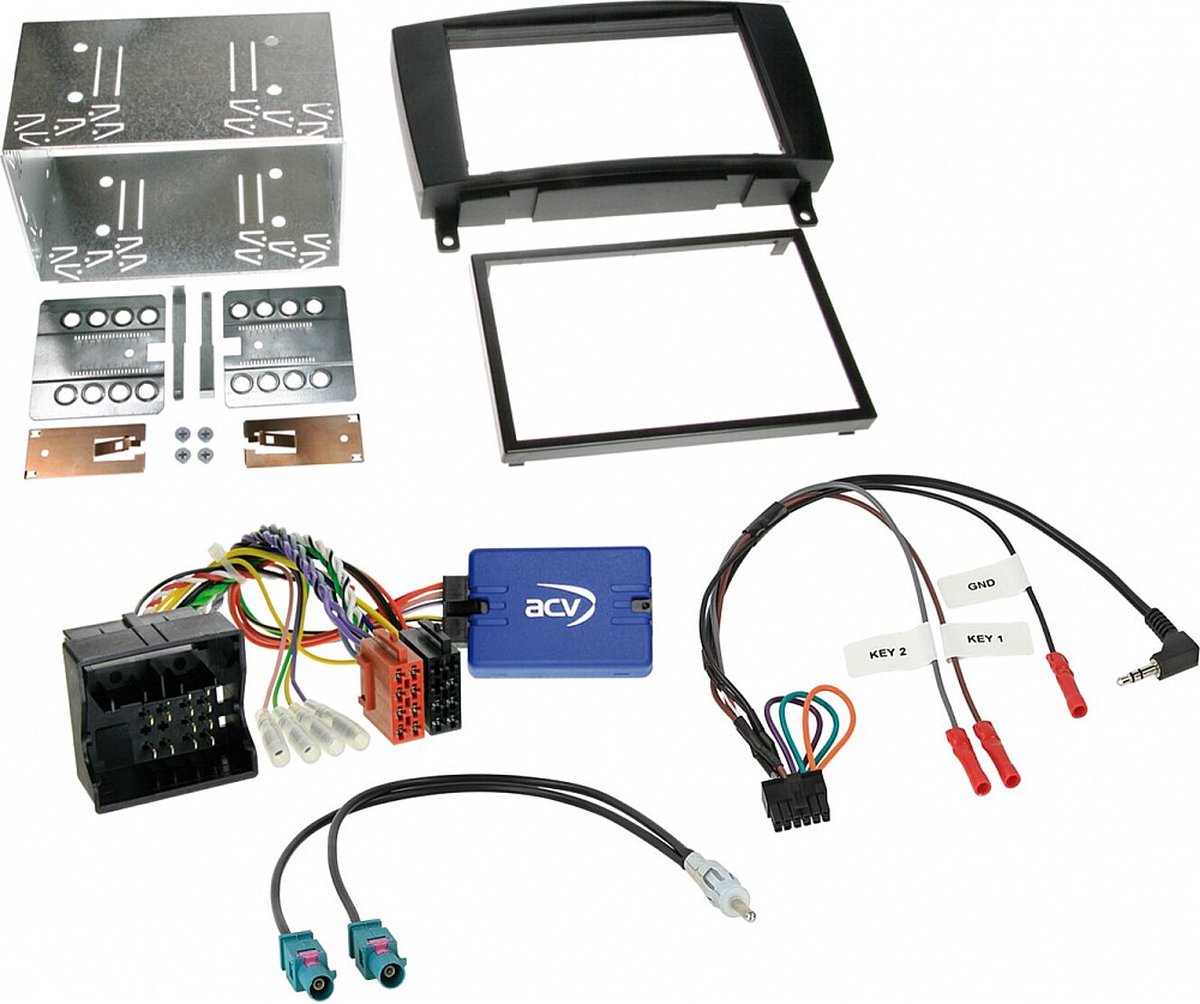

Leveringsomvang:

2-DIN RB Mercedes CLK 07/2004 > zwart > Artikel: 381190-23
S.W.I. Mercedes diverse voertuigen/Smart 40Pin Quadlock > Onderdeel: 42smc001-0
S.W.I. kabel 42s/acv > Multilead diverse apparaten > Onderdeel: 42ctmultilead-0
Adapter antenne Fakra(m)(2x)>DIN(m) > Artikel: 1524-19-0

Geschikt voor:
Mercedes Benz CLK-Klasse 2004-2010 (209)
