2-DIN kit Ford Custom 2012-2016 Euro5-> Kleur: Phoenix zilver

Veel autofabrikanten installeren hun eigen voertuigspecifieke radio's, die visueel zijn aangepast aan de middenconsole.

Installatiesets bevatten alle onderdelen die nodig zijn om een OEM-apparaat te vervangen.

Afhankelijk van de uitrusting van het voertuig worden alle adapters en interfaces meegeleverd die nodig zijn om het retrofitapparaat te bedienen en de voertuigfuncties te herstellen.

Neem de installatieaanbevelingen voor de individuele componenten in acht.

In sommige gevallen worden niet alle voertuigfuncties ondersteund.
Bijvoorbeeld Trailer Assist, E Call of andere bestuurdersassistentiesystemen.

Controleer voor de installatie het OEM-apparaat en het voertuigmenu op verschillende instellingen.

Afhankelijk van de voertuiguitrusting en de reeks functies en software van het retrofit-apparaat, kunnen individuele bedieningsfuncties weggelaten of vervangen worden door andere functies.

Vergelijk de afgebeelde adapterstekkers met die in je voertuig en zorg ervoor dat ze visueel en technisch overeenkomen.

Controleer ook of een van de gespecificeerde originele fabrieksradio's in uw voertuig geïnstalleerd was.

Controleer voor de definitieve installatie of de voertuigfuncties, de voertuiginstellingen en de stuurafstandsbediening goed werken.
Opmerking:

CAN-bus

Aansluiting: 24-polige Ford-connector
Aansluiting: AMP display connector
Aansluiting: OEM AUX > Cinch(m) rood/wit

Voertuigen met stuurwiel OK en/of spraakfunctieknop
Voertuigen met OEM-display
Voertuigen met Euro5-emissienorm
Voertuigen met SYNC > SYNC-functie niet ondersteund
Voertuigen met OEM-navigatie > Interfacefunctie gedeeltelijk niet compatibel

Accessoires voor radiokaders afhankelijk van OEM-apparaat:
Ford alarmknipperlichtschakelaar/centrale vergrendeling schakelaar > Artikel: 261114-02
Ford airbag controlelampje > Artikel: 261114-03
Ford kaarthouder > Artikel: 261114-04

SYNC-functies en BT uitschakelen vóór installatie
SYNC-functie noodoproep wordt gedeactiveerd met de BT-functie

Voorkom storingen met de voertuiginstellingen op het display:

Schakel het retrofit apparaat uit
Druk maximaal 2 seconden op de taalkeuzetoets om het instellingenmenu op te roepen.
Voer alleen instellingen uit zoals beschreven in de BDA

Bij storingen in de instelmodus:

Na CAN-bus-stilstand opnieuw instellen

Geschikt voor de volgende voertuigen:

Ford Transit Custom (FAC/FDA) 08/2012 - 06/2016
Ford Transit Tourneo Custom (FAC/FAD) 08/2012 - 06/2016

Kleur: Phoenix zilver

Inbouwuitsparing voor radiodisplay: 172mm x 98,5mm

De volgende signalen zijn beschikbaar:

Voertuigen die opnieuw worden geïmporteerd of voertuigen met andere software kunnen qua functies incompatibel zijn.

rood: +12V ontstekingsklem 15
oranje: +12V verlichting aansluitklem 58
paars/wit: +12V signaal achteruitversnelling
roze: snelheidssignaal
groen: massa GND handrem signaal

Totale uitgangsbelasting: 100 mA max.

Stroomvereiste groter dan 100 mA:
1 relais Spoelweerstand 75 Ohm min.
2 relais Spoelweerstand 150 Ohm min.

Stuurwielafstandsbediening

PDC achter ondersteund
Ondersteunde waarschuwingstonen
Voertuiginstellingen ondersteund

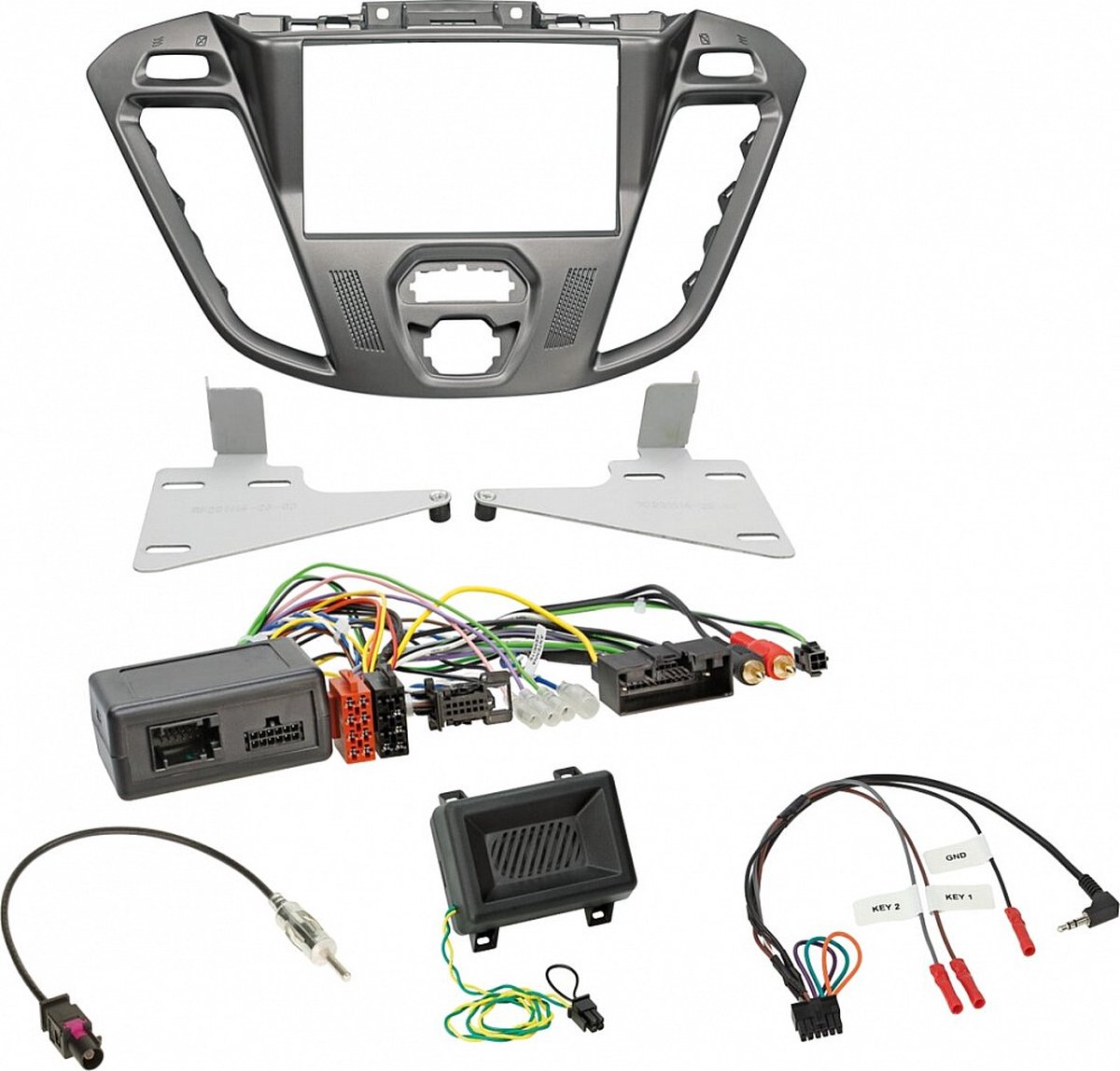

Leveringsomvang:

2-DIN radiopaneel Ford Custom 2012-2018 feniks zilver > Artikel: 381114-26-1
LFB Ford diverse voertuigen 24pin/display connector > Onderdeel: 42sfo008
LFB kabel 42s/acv > Multilead diverse apparaten > Artikel: 42ctmultilead
Antenne adapter Fakra A(m)>DIN(m) passief > Artikel: 1520-01

Optioneel:

Opbergvak voor 2-DIN radiobehuizingen korte versie > Artikel: 271000-10
Opbergvak INBAY® voor 2-DIN panelen schroefbaar 5W > Artikel: 241000-10-1

Geschikt voor:
Ford Transit Custom 2012 - 2016
Ford Transit Tourneo 2012 - 2016
