2-DIN Kit Ford C-Max / Kuga

Veel autofabrikanten installeren hun eigen voertuigspecifieke radio's, die visueel zijn aangepast aan de middenconsole.

Daarom heb je een geschikte radiohoes nodig om een standaard DIN- of dubbel DIN-radio te vervangen.

Daarnaast zijn er vaak ook voertuigspecifieke radio-aansluitkabels, antenne-adapters, stuurwielafstandsbedieningsadapters, camera-adapters en actieve systeemadapters nodig.

Opmerking:

Voertuigen zonder OEM-navigatie met geïntegreerde klimaatregeling

Aanpassing van het paneel met werkplaatsgereedschap noodzakelijk voor sommige Ford voertuigen

Geschikt voor de volgende voertuigen:

Ford C-MAX (DXA) 11/2010 - 05/2015***
Ford C-MAX (DXA) 06/2015 - 12/2019***
Ford Kuga (DM2) 03/2013 - 01/2017**/***
Ford Kuga (DM2) 01/2017 - 12/2019*/**/***

Kleur: zwart

Installatie-uitsparing voor radiodisplay: 172 mm x 98,5 mm

*Voertuigen zonder OEM touchscreen

Opmerking:

CAN-bus

Aansluiting: 24-polige Ford-connector
Aansluiting: AMP-displayconnector > OEM-display
Aansluiting: OEM-displayaansluiting > Interface
Aansluiting: OEM AUX > Cinch(m) rood/wit

Voertuigen met stuurwiel OK en/of spraakfunctieknop
Voertuigen met OEM-display*
Voertuigen met CD-speler onder de monitor
Voertuigen met SYNC > SYNC-functie niet ondersteund
Voertuigen met OEM-navigatie > Interface-functie in sommige gevallen niet compatibel

SYNC-functies en BT uitschakelen vóór installatie
SYNC-functie noodoproep wordt gedeactiveerd met de BT-functie

Vermijd storingen met de voertuiginstellingen op het display:

Schakel het retrofit-apparaat uit
Druk maximaal 2 seconden op de spraakkeuzetoets om het instellingenmenu op te roepen
Voer alleen instellingen uit zoals beschreven in de BDA

Bij storingen in de instelmodus:

Na CAN-bus-stilstand opnieuw instellen

Displayaansluiting moet eventueel verlengd worden

De volgende signalen worden gegeven:

Opnieuw geïmporteerde voertuigen of voertuigen met andere software kunnen incompatibel zijn wat betreft functies.

rood: +12V ontstekingsklem 15
oranje: +12V verlichtingsklem 58
paars/wit: +12V signaal achteruitversnelling
roze: snelheidssignaal
groen: massa GND handrem signaal

Totale uitgangsbelasting: 100 mA max.

Stroomvereiste groter dan 100 mA:
1 relais Spoelweerstand 75 Ohm min.
2 relais Spoelweerstand 150 Ohm min.

Stuurwielbediening

PDC achter ondersteund
Ondersteunde waarschuwingstonen
Voertuiginstellingen ondersteund

*Voertuigen zonder OEM display LFB Ford diverse voertuigen 24pin zonder **Voertuigen zonder OEM touchscreen
***Display aansluiting moet mogelijk worden verlengd
***Voertuigen met klein display en 2 instelknoppen aan de rechterkant: Datuminstelling niet ondersteund

Aansluitkabel voor de volgende radiofabrikanten:

Alpine jack: 42ctalpinelead
Parrot 4 pin: 42ctasteroidlead
Bosch-Blaupunkt >2010 Mini ISO: 42ctblaupunktlead
Blaupunkt/China HU/Kenwood 3 kabel: 42ctchinahulead
Clarion aansluiting: 42ctclarionlead
Garmin Vieo” RV52 Stereo Dock 3 kabel: 42ctgarminlead
JVC 1 kabel/jack: 42ctjvclead
Kenwood 1 kabel: 42ctkenwoodlead
Multilead diverse apparaten: 42ctmultilead
Multilead diverse apparaten/Pioneer 2022>: 42ctmultilead3
Multilead diverse apparaten/Pioneer 2022>: 42ctmultilead5
Panasonic 1 kabel: 42ctpanasoniclead
Blaupunkt/Kenwood/Pioneer jack: 42ctpioneerlead
Pioneer AVH/DMH/SPH 2022> Losse aansluiting: 42ctpioneerlead2
Apparaten met LFB tune-in functie: 42ctsmartlead
Blaupunkt/Kenwood/Sony aansluiting: 42ctsonylead
XZent/Zenec 1 kabel: 42ctzeneclead

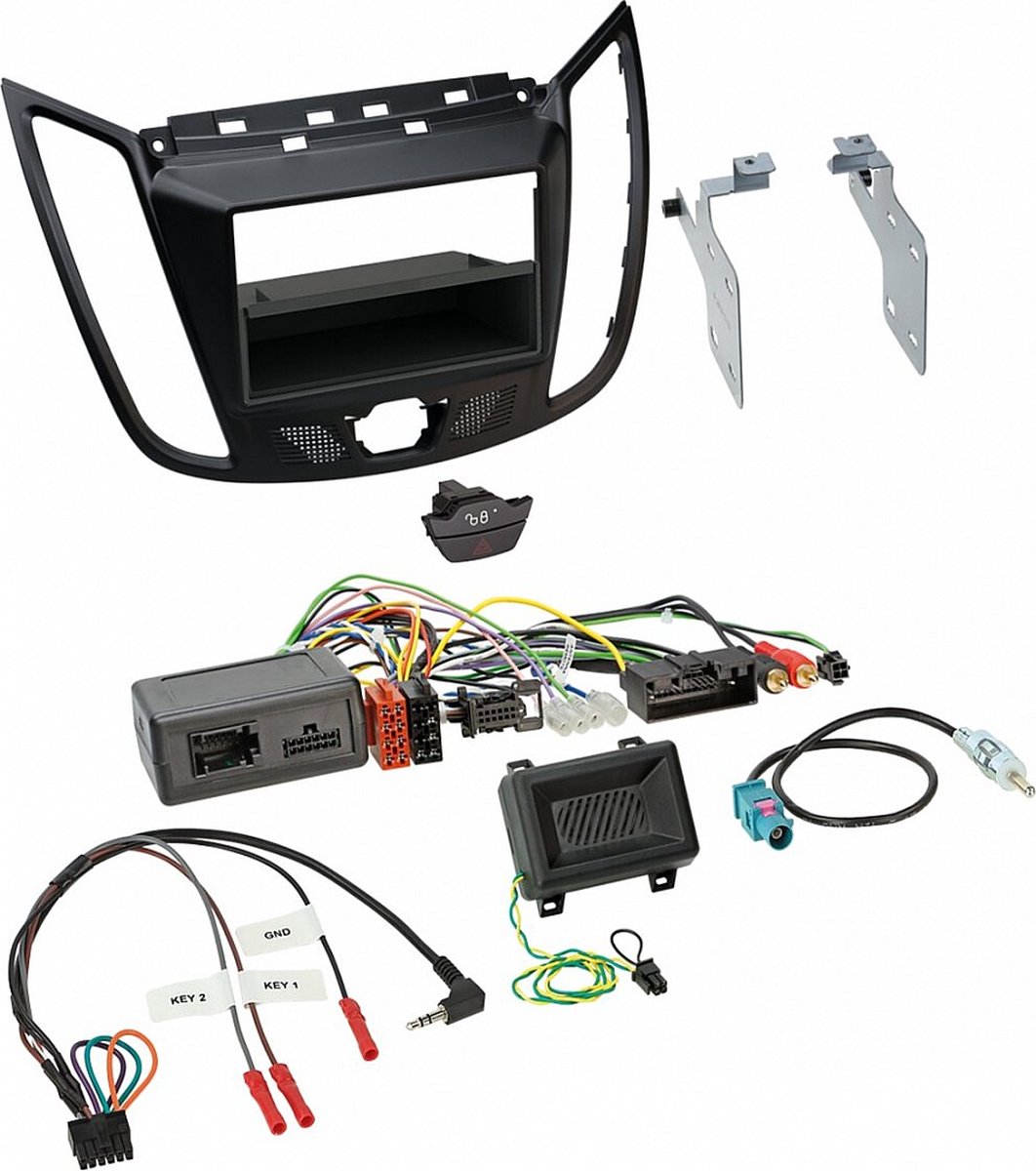

Leveringsomvang:

2-DIN radiopaneel Ford C-MAX 2010-2019/Kuga 2013-2019 > Artikel: 381114-22-4
LFB Ford diverse voertuigen 24pin/display connector > Onderdeel: 42sfo008-0
LFB kabel 42s/acv > Multilead diverse apparaten > Artikel: 42ctmultilead-0
Antenne adapter Fakra(m)>DIN(m) passief > Artikel: 1524-01-0
Ford alarm/centrale vergrendeling schakelaar > Artikel: 261114-02-0

Geschikt voor:
Ford C-MAX 2011-2019
Ford Kuga 2013-2019
