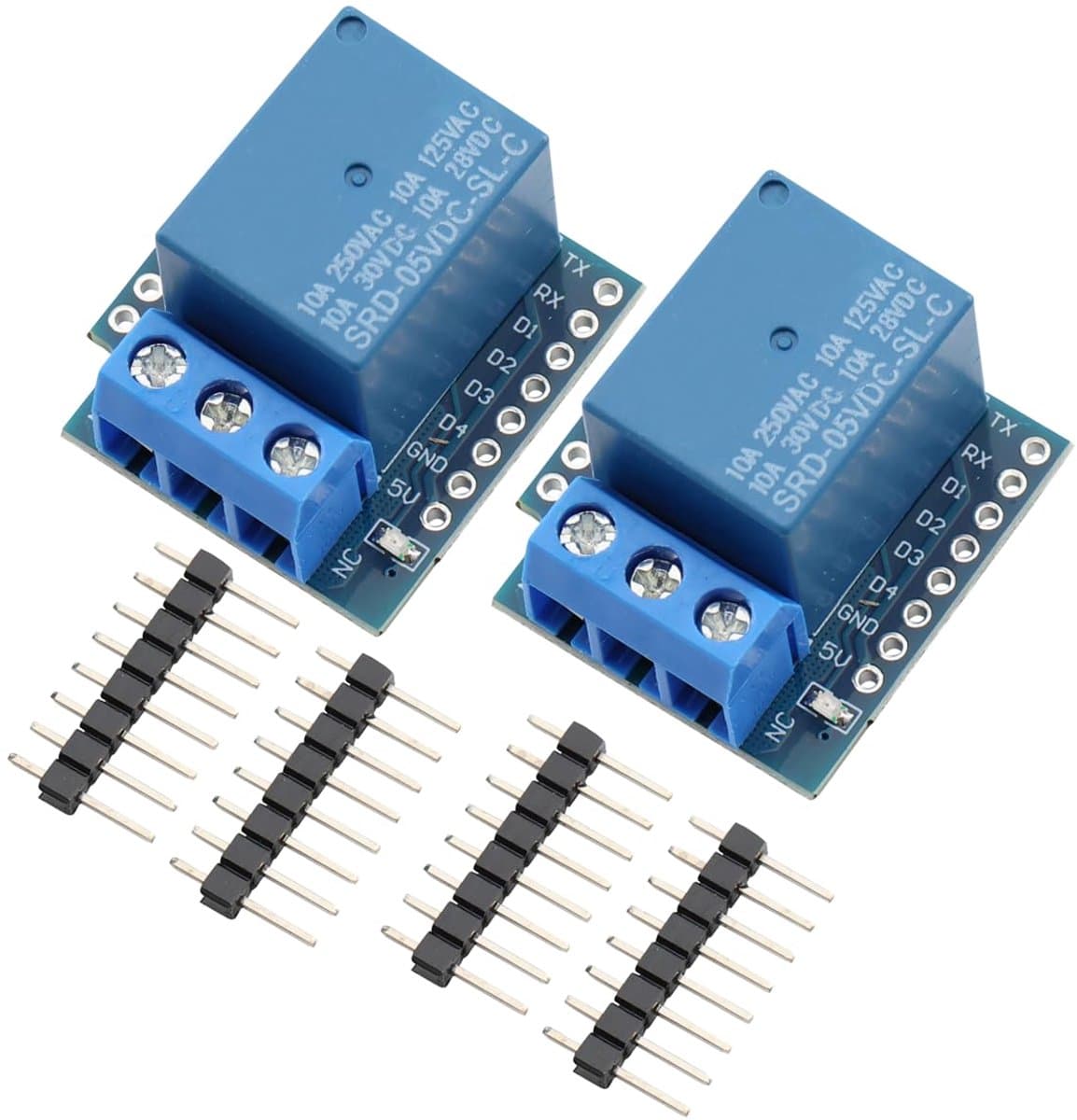

1-kanaals Relaismodule High-level Trigger voor D1 MINI WIFI Uitbreidingskaart MINI Relaismodule Leerbord Relaisuitbreiding(Verpakking van 2)

【Productbeschrijving】1-kanaals relaismodule High-level Trigger voor D1 MINI WIFI-uitbreidingskaart, gebruikt voor de bediening van andere apparaten.【Kenmerken】De VCC- en GND-aansluitingen van de relaismodule zijn aangesloten op het voor D1-MINI-moederbord en gebruiken data-IO-poort D1.De mini-adapterkaart gebruikt datapoorten: TF-kaartmodule: D5 - CLK, D6 - MISO, D7 - MOSI, D8 - CS; RGB: D2; relais: D1.【Technische parameters】Voor Arduino, geschikt voor Arduino IDE-programmering;11 x I/O-pinnen;1 x ADC-pin (0-3,3 V ingang);Ondersteunt OTA-upload; Gewicht: 14 g/stuk;Afmetingen: 27,6 mm * 25,8 mm;【Pinbeschrijving】De pinnen bevinden zich links, de beschrijvingen in het midden en de interne IC-pinnen rechts;D0: I/O, ondersteunt geen interrupts, PWM, I2C of 1-wire: GPIO16;D1: I/O, in standaardmodus, I2C SCL: GPIO5;D2: I/O, in standaardmodus, I2C SDA: GPIO4;D3: I/O, pull-up, FLASH-modus bij lage spanning: GPIO0;D4: I/O pull-up: GPIO2;D5: I/O, SPI-klok: GPIO14;D6: I/O, SPI MISO: GPIO12;D7: I/O, SPI MOSI: GPIO13;D8: I/O, pull-down, standaard chipselectie (SS) voor SPI: GPIO15;AO: Analoge/digitale ingang, 0-3,3 V: ADCTX: Seriële transmissie: GPIO1RX: Seriële ontvangst: GPIO3RST: Reset: RST3V3: Voeding 3,3 V: 3,3 VG: GND: GND5 V: Voeding 5 V: Externe voeding【Opmerking】Alle IO-pinnen werken op 3,3 V en zijn bestand tegen 5 V-transiënten.

Met uitzondering van D0 ondersteunen alle IO-pinnen interrupts, PWM, I2C en 1-wire.【Inhoud van het pakket】2x 1-kanaals relaismodule voor D1 MINI Snelle levering vanuit Nederland.
