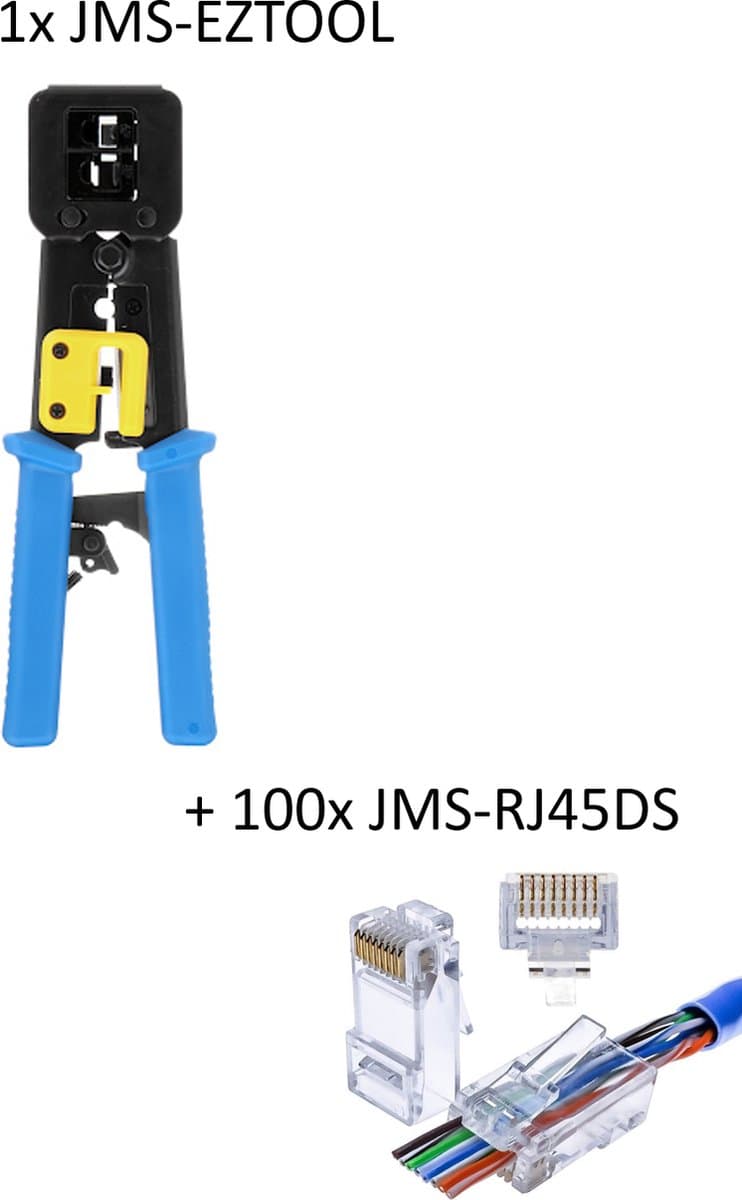

JMS® JMS-EZTOOL-RJ45 UTP Tang / Netwerktang + 100x JMS RJ45 Doorsteek Connectoren EZ Type RJ45 cat5e / Cat6 (JMS-EZTOOL-1 + 100x JMS-RJ45DS)

Deze set bestaat uit een JMS Netwerktang geschikt voor doorsteek (EZ Type) Connectoren en 100 stuks
JMS EZ Type doorsteekconnectoren.

Zeer Gemakkelijke JMS RJ45 Krimp Connectoren Met Doorsteekmontage (RJ45 EZ Type)
Geschikt Voor ZoNetwerkkabelwel CAT5, CAT5e, en CAT6

JMS Doorsteek (EZ Type) RJ45 connectoren 100 Stuks.

JMS RJ45 krimp connectoren met doorsteekmontage voor U/UTP CAT5, CAT5e, CAT6 netwerkkabel

JMS-RJ45DS-100 100 stuks RJ45 krimpconnectoren om uw netwerkkabel te voorzien van connectoren.
Gebruik deze JMS JMS-RJ45DS-100 in combinatie met de bijpassende JMS-EZTOOL Professionele krimptang voor een optimaal resultaat. (artikelnummer: 8719322501691)

Kenmerken:

- voor bevestiging aan CAT6 netwerkkabel
- voor bevestiging aan niet afgeschermde kabel (U/UTP)
- voor bevestiging aan AWG 24 (of hoger) netwerkkabel
- voor bevestiging aan netwerkkabel met vaste (solid) en flexibele (stranded) aders
- voor bevestiging is een modulaire krimptang nodig
- levering omvat 100 stuks JMS RJ45 Doorsteek Krimp Connector ( JMS RJ45 EZ Type), zonder huls , deze zijn apart te verkrijgen onder het artikel JMS-RJ45-INT
- conform RoHS

EIA/TIA-568A en EIA/TIA-568B

Er zijn twee verschillende normen voor netwerkkabel kleurcodes, namelijk EIA/TIA-568A en EIA/TIA-568B. In Europa is de B-variant (EIA/TIA-568B) de norm. Gebruik daarom wanneer niet expliciet vermeld wordt dat u de EIA/TIA-568A moet toepassen, altijd de B-variant (EIA/TIA-568B) voor het afmonteren van aders in een RJ45 connector of op een wandcontactdoos. De kleurcode is alsvolgt (zie foto bij dit artikel):
1 = wit-oranje
2 = oranje
3 = wit-groen
4 = blauw
5 = wit-blauw
6 = groen
7 = wit-bruin
8 = bruin

Connector met doorsteekmontage

Deze JMS RJ45 EZ type connectoren zijn zeer gebruiksvriendelijk en maken het eenvoudig om een connector op juiste wijze aan de kabel te bevestigen. Het werkt als volgt:
- plaats eerst een huls over de kabel ( artikel JMS-RJ45-INT niet inbegrepen) en strip daarna de kabel (ca. 5 cm)
- haal de getwiste aderparen uit elkaar zodat u 8 losse draden over houdt, leg deze op de juiste volgorde en schuif deze tegelijk in de connector
- voer de kabels helemaal door de connector zodat ze er aan de voorzijde weer uitkomen en zorg dat de buitenmantel van de kabel vrijwel aansluit op de connector
- krimp de connector nu met een krimptang
- gebruik nu een scherp mes om de uitstekende kabels aan de voorzijde af te snijden
(uiteraard kunt u ook gebruik maken van de krimptang JMS-EZTOOL artikelnummer: 8719322501691)
- plaats de huls over de connector en de connector is klaar voor gebruik (niet inbegrepen)

Tip! Krimptang voor connectoren met doorsteekmontage

Er is nu ook een krimptang voor connectoren met doorsteekmontage. Namelijk de JMS-EZTOOL Deze snijdt automatisch bij het krimpen van de connector de uitstekende kabel aan de voorzijde van de connector af.
U vindt deze tang terug in ons assortiment. (artikelnummer: 8719322501691)

Vaste (solid) en flexibele (stranded) aderopbouw

Het verschil tussen een vaste en een flexibele aderopbouw zit in de aderopbouw van de 8 aansluitkabels in de netwerkkabel. Bij vaste aderopbouw zijn deze van één koper draad (voor vaste inbouw/opbouw). De kabel is stugger waardoor deze beter door leidingen gaat en beter monteerbaar is in inbouw en opbouwdozen. Nadeel kan zijn dat het lastiger is om deze aan een RJ45 connector te monteren. Bij de flexibele aderopbouw zijn dit gewikkelde dunne koperen draadjes die makkelijker te monteren zijn op RJ45 connectoren. Daarnaast is een netwerkkabel met flexibele aderopbouw minder stug.

CAT6

Deze connectoren volgen de CAT6 specificatie, wat betekent dat deze gebruikt kunnen worden in netwerken tot 1000 Mbit/s (Gigabit netwerken). Uiteraard kunnen deze connectoren ook uitstekend gebruikt worden in CAT5 / CAT5e (tot 100Mbit/s) netwerken. Aangezien veel providers in Nederland steeds hogere internetsnelheden aanbieden is het aan te bevelen CAT6 kabel en connectoren te gebruiken.

U/UTP

Deze connectoren zijn niet afgeschermd en het advies is deze enkel te gebruiken voor niet afgeschermde netwerkkabel. Een netwerkkabel zonder afscherming wordt aangeduid als UTP (Unshielded Twisted Pair) of U/UTP (Unshielded / Unshielded Twisted Pair

JMS-EZTOOL-RJ45
Professionele UTP Krimptang Met Ratel Voor RJ45 Doorsteekmontage Connectoren EZ Type
( Ook Geschikt Voor RJ11 en RJ12 )

Deze JMS Professionele RJ45 Krimptang is speciaal ontworpen voor gebruik met de zogenaamde RJ45 EZ doorsteek pluggen, zoals de JMS-RJ45DS-10 connectoren.
( u vindt deze connectoren in ons assortiment onder de naam JMS-RJ45DS-10 )

De JMS-EZTOOL Professionele krimptang met ratelmechanisme voor RJ11, RJ12 en RJ45 doorsteekmontage connectoren uitgelegd.

Deze modulaire krimptang kunt u gebruiken om RJ-45 connectoren te knijpen aan een 8-aderige netwerkkabel.
UTP, FTP cat5, cat5e, cat6 .Ook kunt u deze krimptang gebruiken om RJ-11, RJ-12 of RJ-45 (ISDN) connectoren te krimpen aan een 4-aderige, 6-aderig of 8-aderige modulaire telefoonkabel.

Geschikt voor JMS-RJ45DS-10 connectoren met doorsteekmontage.

JMS-RJ45DS-10 Connectoren met doorsteekmontage zijn zeer gebruiksvriendelijk en maken het eenvoudig om een RJ45 connector op juiste wijze aan de kabel te bevestigen. Deze krimptang snijdt de uitstekende kabels aan de voorzijde automatisch af bij het krimpen van de RJ45 connectoren.

Geïntegreerde kabelknipper en kabelstripper

Deze JMS-EZTOOL tang beschikt over een kabelknipper en kabelstripper. Op de foto bij de krimptang ziet u meerdere mesjes aan de onderzijde van de krimptang waarmee u de modulaire kabel kunt knip en strip. In de regel hoeft u enkel de buitenste mantel te strip, de aderparen zelf hoeft u niet te strip.

Geschikt voor alle soorten netwerkkabels

U kunt deze krimptang voor alle soorten netwerkkabels (U/UTP, F/UTP, S/FTP etc.) en verschillende categorieën (CAT5, CAT6, CAT7 etc.) gebruiken. Controleer wel, bij gebruik van bijvoorbeeld CAT7 of S/FTP kabels of uw connectoren de dikte van de kabel ondersteunen. Dit wordt meestal aangegeven in AWG-waardes (American Wire Gauge).

Praktisch ratelmechanisme voor betrouwbaar krimpresultaat

Deze JMS-EZTOOL krimptang heeft een ratelmechanisme wat u helpt bij het juist aanknij van connectoren. Ideaal voor wanneer u niet vaak netwerkconnectoren knijpt. Knijp zo hard tot het ratelmechanisme de krimptang weer open laat gaan. De connector is dan perfect aan de kabel bevestigd.

Gebruiksaanwijzing:

1. Je knipt de UTP kabel recht af en schuift vervolgens schuif de RJ45 tule eromheen. (bv de JMS Interne Kabel Huls)
2. Met behulp van de striptool strip je de kabel. De striptool heeft een mesje dat de isolatie van de kabel insnijdt, maar dat niet snijdt in de isolatie van de aders.
3. Onttwist de aders tot aan de buitenmantel en maak ze recht.
4. Leg vervolgens de aders in de juiste volgorde volgens de kleurcodering B. De kleurcodering staat ook op de JMS-EZTOOL RJ45 Tang.

Standaard schema B gebruikt:
• wit-oranje
• oranje
• wit-groen
• blauw
• wit-blauw
• groen
• wit-bruin
• bruin

5. Knip met de tang de aders recht af en schuif de JMS EZ RJ45 plug over de aders.
6. Duw de kabel zo ver als mogelijk in de JMS EZ RJ45 plug. Hierdoor ontstaat een goede trekontlasting. Daarnaast heb je een minimale onttwisting wat het signaal ten goede komt.
7. Als de aders door de connector heen steken, loop dan de kleurverdeling nog een keer langs. .
8. Twist de uitstekende aders bij elkaar. Vervolgens pak je de JMS-EZTOOL RJ45 tang en in RJ45 opening van de tang steek je de plug er met de aders erdoorheen.
9. Knijp nu de tang aan zodanig dat deze vanzelf weer open gaat . Pak de losse afgeknipte uiteinden van de aders van de tang af en haal de connector uit de tang. Nu heb je een perfecte verbinding.
10. Schuif nu de tule met de haakjes in de plug en de RJ45 connector is klaar.

De voordelen van de JMS-EZTOOL RJ45 tang en de JMS-EZ RJ45 connectoren t.o.v. de standaard RJ45 tang en RJ45 connectoren zijn:

• Snellere foutloze montage,
• Maximale bandbreedte door minimale onttwisting,
• De JMS-EZTOOL heeft een opening voor RJ11/RJ12 en RJ45.
• Striptool in de tang
• Een mesje waarmee je de adertjes die je door het plugje steekt recht af kunt knippen
• kleurcodering aangegeven op de tang

*Alleen bij JMS products Nederland en JMS Products Belgie koopt u de originele JMS RJ45 connectoren.
(JMS-RJ45EZ Type)
